无锡二次元影像测量仪厂家上海台硕检测仪器，详情请咨询： 李女士，二次元影像测量仪是二次元影像仪的又一别称。影像测量仪是由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等部分组成的测量仪器。影像仪的成像实际为产品的鸟瞰图，也为鸟瞰图纸，因此有人称之为二次元影像测量仪。
二次元影像测量仪广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。几乎所有的制造型企业都离不开二次元影像仪。

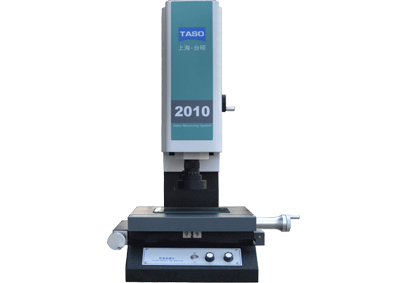

上海台硕VMS-2010手动二次元影像测量仪功能参数介绍：
测量功能：
◆基本测量：点、线、圆、弧、椭圆的测量。
◆在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
◆离线标注：可以在鸟瞰的全图中进行标注尺寸。
◆几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
◆辅助功能：复制、全选、删除、移动、镜像、旋转。
◆坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
◆坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
◆对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
◆绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
◆报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。
◆自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。
技术参数：
仪器型号
VMS-2010
外形尺寸(mm)
600×650×910
测量范围(mm)
X
200
Y
100
Z
180
玻璃工作台(mm)
尺寸
220×140
承重
≤25kg
测量精度
X
≤(3.0+L/200)μm
Y
≤(3.0+L/200)μm
Z
≤(5.0+L/200)μm
影像测量系统
CCD
德国COMST高分辨率彩色摄像机
物镜
高清可连续变倍镜头0.7×－4.5×
影像放大倍率
20×－180×
光源
轮廓光
LED冷光源，256级亮度可调
表面光
6环8区LED冷光源，256级亮度可调
同轴光
LED冷光源，256级亮度可调
软件
REICA精密测量软件
工作环境
温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源
工作电源
220V/50Hz/10A
保修期
1年
选装升级项：
* Z轴标准测高200mm，可选择加高；
* Z轴可选择加装英国RENISHAW探针；
* Z轴可选择加装基恩士激光测量；
* 大视场镜头。
产品优势：
◆ 天然"济南青"000级花岗岩底座、立柱，精度高、稳定性好；
◆ 台湾上银精密直线导轨，高精密、高稳定性；
◆ 贵阳新天高精密光栅尺，精度高、稳定性好；
◆ 德国COMST或者美国TEO高分辨彩色CCD；
◆ 美国OPTEM高清镜头；
◆ 提供选装英国RENISHAW探针及基恩士激光；
◆ 正版REICA精密测量软件。
送货培训：
A、江浙沪地区由我公司人员开车送货并安装调试培训。
B、其他地区机器发由物流运送，我公司技术上门安装培训。
