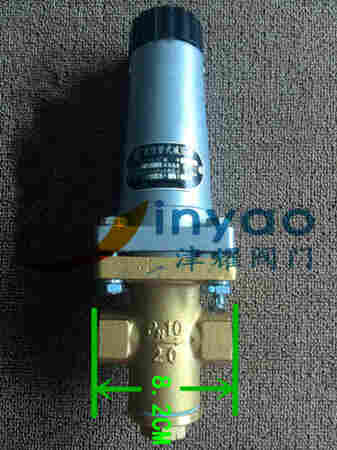

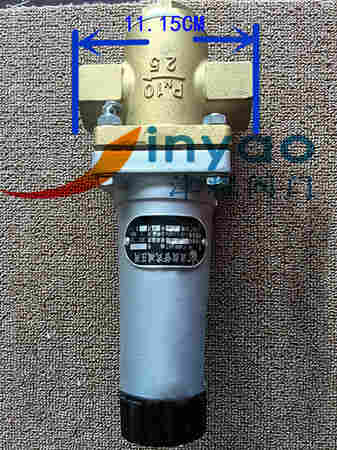

波纹管式减压阀Y14W-10T DN15

波纹管式减压阀Y14W-10T DN15

波纹管式减压阀Y14W-10T性能规范：

Y14W-10T/10TB型波纹管式减压阀，适用于工作温度≤200℃的蒸汽或空气管道上，使通过本阀后的介质压力保持恒压以适应工作需要。但进口与出口之压差必须≥0.15MPa。



波纹管式减压阀Y14W-10T结构说明：

1、本阀由阀体、波纹管组件、阀座、钢球、调节弹簧等组成。波纹管组件的阀杆和阀体相配合，待波纹管受到介质压力后，推动阀杆位移，改变钢球与阀座的距离。阀体上方装有铝盖，手轮、调节螺钉等，以调节需要的压力。

2、本阀出厂时，钢球和阀座是关闭的。需要使用时，通过顺时针方向旋转手轮，带动调节螺钉，使调节弹簧压向阀杆，顶开钢球。当受到介质压力时，介质分二路。一路由阀体至出口。另一路由阀体上的平衡孔到波纹管的内腔，并使阀杆向上和调节弹簧的力平衡。当进口压力增加时，波纹管组件的阀杆因压力增加向上位移，钢球和阀座之间的间隙减少，增加介质阻力，使波纹管组件向上的力减小，当调节弹簧和波纹管的力平衡时，则出口处的压力就稳定在需要值上，当进口压力减少时则反向移动，仍使出口压力稳定在需要值上。



波纹管式减压阀Y14W-10T注意事项：

1、本阀应存放在干燥的室内，通路两端须堵塞，不准堆叠存放。

2、本阀安装前应仔细核对使用情况是否与标志规定相符。

3、本阀在管道上能任意位置安装。

4、本阀在管道上的安装好采用下列示意图形式，这样在检修时不致于影响正常使用，同时比较安全可靠。

5、使用本阀时，阀体上所标箭头方向为气流方向，切不可接反。

6、调节出口压力，只需调节阀体上端手轮即可。
