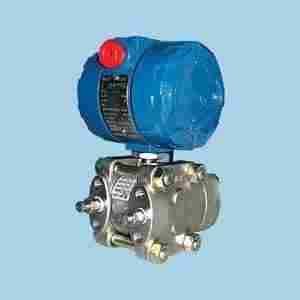

电容式远传差压变送器-上海自动化仪表有限公司（原上海自动化仪表四厂）

电容式远传差压变送器主要用于石油、化工、冶金、电力、食品、造纸、医药、纺织等工业生产过程检测控制系统中，配用节流装置可检测液体、气体、蒸汽的流量，也可以直接用来检测差压、表压以及开口或密封容器内液体液位。CECC型差压变送器将被测信号转换成4~20mA DC输出信号，与其他单元组合仪表或工业控制配合计算机，组成检测、控制、记录等工业自动化系统。本系列变送器分为普通型与防爆型

产品特点

1、精度高

2、稳定性好

3、二线制

4、固体元件，接插式印制线路版

5、小型、重量轻，坚固抗震

6、量程、零点外部连续可调

7、正迁移可达500%，负迁移可达600%

8、阻尼可调，单向过载保护特性好

9、无机械可动部件，维修工作量小；全系列统一结构，零部件互换性强

10、接触部件的膜片材料可选择（316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料、

11、防爆结构，全天候使用

工作原理

过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片，中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，大位移约0.1mm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4~20mA DC输出信号。

功能参数

使用对象：液体、气体和蒸汽

测量范围：0-0.16kpa至0-40Mpa

输出信号：4~20mA DC（特殊可为四线制220V AC供电，0~10mA DC输出）

供电电源：12~45V DC,一般为24V DC

负载特性：与供电电源有关,负载阻抗R_L与电源电压V_S关系为R_L≤50(V_S-12)

指示表：指针式线性指示0~线性刻度和平方根指示0~流量刻度，以及3¹/₂位LCD液晶显示（0~线性）

防爆：a.隔爆型 EX d II BT5 防爆合格证号 GYB 02532

b. 本质安全型 EX ia CT6 防爆合格证号 GYB 02533

量程和零点：外部连续可调

正负迁移：零点经过正迁移名负迁移后，量程、测量范围的上限值和下限值值，均不能过测量范围上限的。大正迁移量为小校调量程500%；大负迁移量为小校调量程的600%。

流量变送器大正、负迁移量为校调流量量程的10%。

温度范围：放大器工作温度范围：-29~+93℃ CECL型：-25~70℃ 防爆型：-20+60℃

带液晶显示表：+20~+70℃

灌充硅油的测量元件：+40~！+104℃

法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油藏：-40~+150℃

静压和过载压力：4、10、25、32Mpa

湿度：相对湿度为0～100％

容积吸取量：＜0.16cm³

阻尼（阶跃响应）充硅油时，一般在0.2s到1.67s之间连续可调

启动时间：2s，不需预热

技术数据

（不带迁移，在标准工作条件下，充硅油，316L不锈钢隔离膜片）

度等级：±0.2％，±0.25％，±0.5％

死区：无（≤0.1％）

稳定性：十二个月内不过变送器度

温度影响（量大量程）：

量程代号	度等级
量程代号	0.2、0.25级	0.5级
1	－	≤0.54%/10℃
2	≤0.364%/10℃	≤0.5%/10℃
3～9	≤0.18%/10℃	≤0.3%/10℃
2（CECL）	≤0.46%/10℃	≤0.6%/10℃
3、4、5（CECL）	≤0.28%/10℃	≤0.4%/10℃
3、4、5（CECU）	≤0.28%/10℃	≤0.4%/10℃

静压影响（大量程时）：

量程代号	度等级
量程代号	0.2级	0.25级	0.5级
1（微差压）	－	-	≤1%
2、5、6、7	≤0.4%	≤0.5%	≤0.7%
3、4	≤0.25%	≤0.３%	≤0.5%
3、4、5、6（高静压）	－	≤２%	≤2.2%

振动影响：在任意轴向上，振动频率为200HZ时。误差为测量范围上限的±0.05%/g

电源影响：小于输出量程的0.005%/V

负载影响：电源如果稳定，则负载没有影响

安装位置影响：大可产生0.24kpa的零点误差，但可校正，对量程没有影响

其它

结构材料:

隔离膜片：316不锈钢，哈氏合金C-276，蒙乃合金

法兰和接头：碳钢镀镍，316不锈钢，哈氏合金C或蒙乃尔合金

接触介质：“O”形环：丁腈橡胶，氟橡胶

灌充液：硅油或惰性油

螺栓:碳钢镀镍

电子壳材料：低铜铝合金，外壳防护等级：IP65

引压连接件：法兰NPT¹/4,中心距54mm；接头NPT¹/2或M20x1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)

信号线连接孔：G¹/2”

重量：约5.4kg（不带附件）
