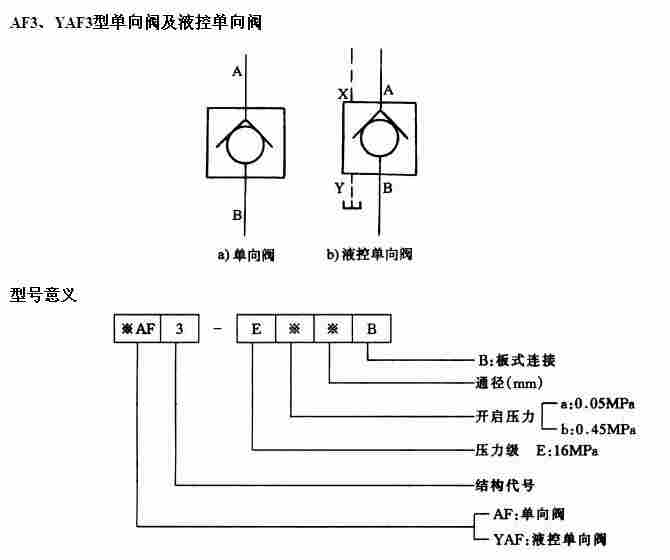

AF3、YAF3型单向阀及液控单向阀
技术规格
|
型号 |
通径 /mm |
压力/MPa |
开启压力 /MPa |
控制压力 /MPa |
流量 /（L/min） |
控制容积 /L |
质量 /kg |
|
|
额定 |
高 |
|||||||
|
AF3-Ea10B |
10 |
16 |
20 |
0.05 |
- |
40 |
- |
2.1 |
|
AF3-Eb10B |
10 |
0.45 |
||||||
|
AF3-Ea20B |
20 |
0.05 |
100 |
4.1 |
||||
|
AF3-Eb20B |
20 |
0.45 |
||||||
|
YAF3-Ea10B |
10 |
16 |
20 |
0.05 |
0.8 |
- |
3.8 |
2.7 |
|
YAF3-Ea20B |
20 |
0.05 |
6.2 |
2.7 |
||||
|
YAF3-Eb10B |
10 |
0.45 |
3.8 |
4.8 |
||||
|
YAF3-Eb20B |
20 |
0.45 |
6.2 |
4.8 |
||||
|
生产厂 |
- |
|||||||

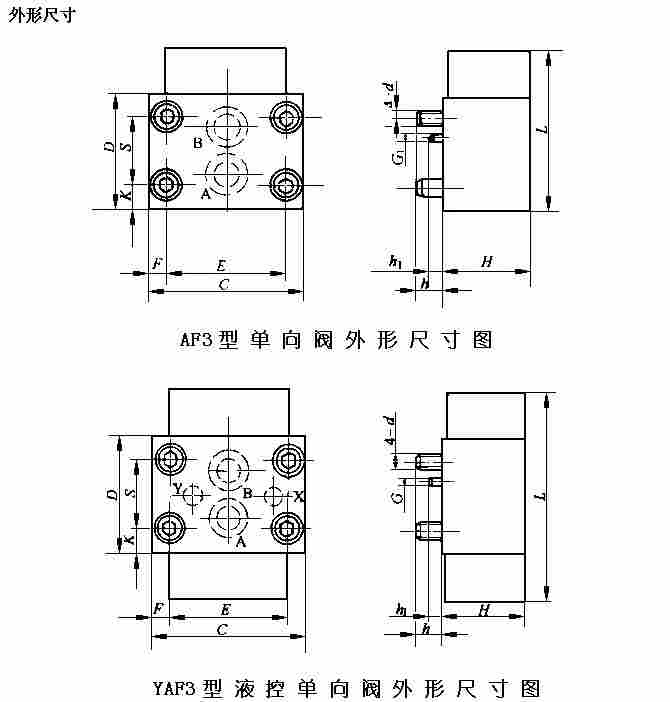

外形尺寸
|
型号 |
尺寸/mm |
|||||||||||
|
C |
D |
E |
F |
G |
H |
K |
L |
S |
h |
h1 |
d |
|
|
YAF3-E10B |
90 |
66 |
66.7 |
11.7 |
Φ6 |
48 |
13 |
122 |
42.9 |
15 |
6 |
M10 |
|
YAF3-E20B |
100 |
88 |
79.4 |
10.3 |
Φ6 |
58 |
14 |
144 |
60.3 |
15 |
6 |
M10 |
|
AF3-E10B |
90 |
66 |
66.7 |
11.7 |
Φ6 |
48 |
13 |
94 |
42.9 |
15 |
6 |
M10 |
|
AF3-E20B |
100 |
88 |
79.4 |
10.3 |
Φ6 |
58 |
14 |
116 |
60.3 |
15 |
6 |
M10 |

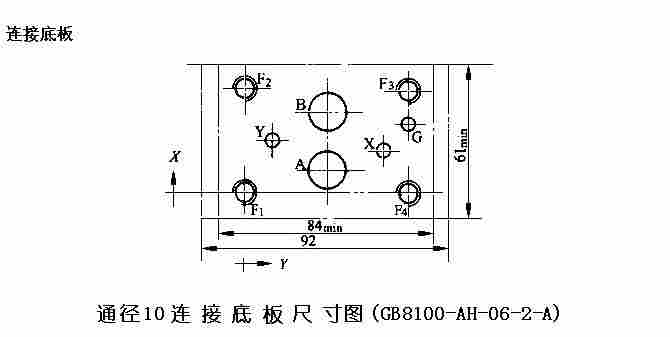

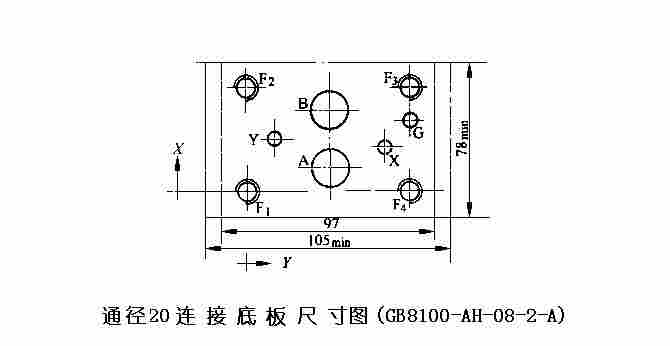

连接底板
|
项目 |
尺寸/mm |
||||||||
|
A |
B |
X |
Y |
G |
F1 |
F2 |
F3 |
F4 |
|
|
Φ14.7max |
Φ14.7max |
Φ4.8 |
Φ4.8 |
Φ7.5 |
M10 |
M10 |
M10 |
M10 |
|
|
X |
7.1 |
35.7 |
21.4 |
21.4 |
31.8 |
0 |
42.9 |
42.9 |
0 |
|
Y |
33.3 |
33.3 |
58.7 |
7.9 |
66.7 |
0 |
0 |
66.7 |
66.7 |
|
项目 |
A |
B |
X |
Y |
G |
F1 |
F2 |
F3 |
F4 |
|
Φ23.7max |
Φ23.7max |
Φ4.8 |
Φ4.8 |
M10 |
M10 |
M10 |
M10 |
M10 |
|
|
X |
11.1 |
49.2 |
20.8 |
39.7 |
44.5 |
0 |
60.3 |
60.3 |
0 |
|
Y |
39.7 |
39.7 |
73 |
6.4 |
79.4 |
0 |
0 |
79.4 |
79.4 |
