光伏电站电力监控装置

光伏电站电力监控装置:namespace prefix = o />

1 概述

当今世界，煤炭、石油等化石能源频频告急，环境污染问题日益严峻。而太阳能作为具潜力的可再生能源，因其储量的无限性、存在的普遍性、利用的清洁性以及实用的经济性，越来越被人们所青睐。大力发展光伏产业、积极开发太阳能，在全球范围得到了空前重视，已成为各国可持续发展战略的重要组成部分。光伏产业也称太阳能电池产业，即利用太阳能级半导体电子器件吸收太阳光辐射能，并使之转换为电能的产业。

光伏电站主要由光电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要，安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪，分别应用于汇流箱、直流柜及交流柜中，并通过Acrel-3000 V8.0光伏发电监测系统实现后台集中监控。

2 产品介绍

2.1 AGF系列光伏汇流采集装置

:namespace prefix = v />

AGF系列光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，光电池电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、继电器接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。

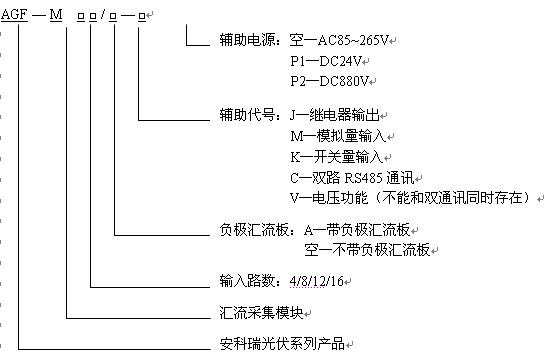

:namespace prefix = st1 />2.1.1 型号说明

2

1

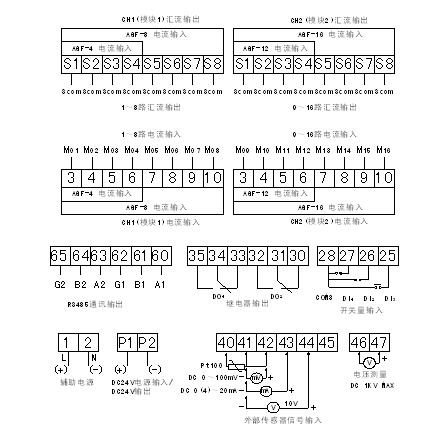

接线方式

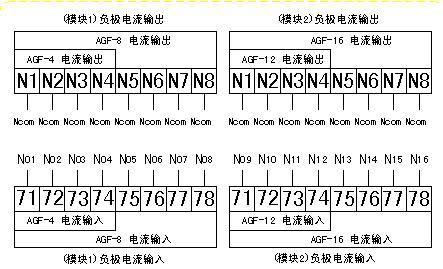

负极汇流板接线：

2.1.6 安装尺寸

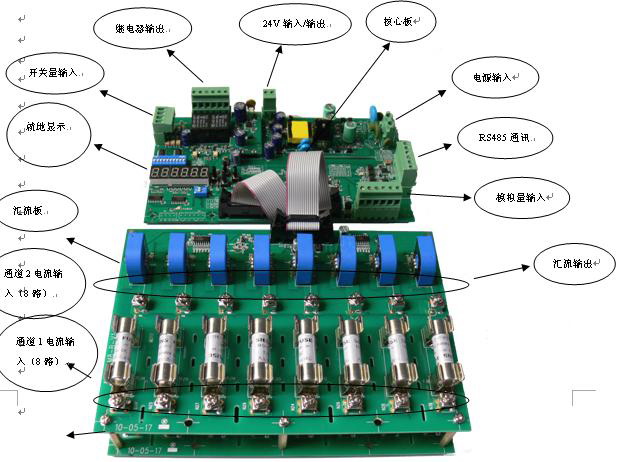

核心板 汇流板

2.2 PZ系列直流检测仪表

PZ系列直流检测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。

2.2.1 型号说明

2.2.2 产品特点

u测量：直流电压、电流、功率、电能（正向与反向）；

u显示：LED或LCD（高亮蓝色背景光、背光延时时间可调）；

u所有测量值可切换循环显示；

u支持电流、电压、功率越限报警，并可输出报警信号；支持一路模拟量输出；

u可通讯接入SCADA、PLC系统；

u功能模块化，具有多种扩展功能模块：数字通讯模块、数字量开关模块、模拟量变送模块，用户可以自由选择功能和扩展模块；

u体积轻巧 外型美观 安装方便 接线简单工程量小；

u抗干扰能力强。

2.2.3 产品功能

型号 功能特性		PZ72-DE	PZ72L-DE	PZ96B-DE	PZ300-DE
显示 方式	数码管	√		√
	液晶屏		√		√
安装 方式	嵌入式	√	√	√
	导轨式				√
测量 参数	直流电流	√	√	√	√
	直流电压	√	√	√	√
	直流功率	√	√	√	√
	直流电能	√	√	√	√
选配功能 （任选其一）	C	√	√	√	√
	M	√	√	√
	MC	√	√	√
	KC（2DI/2DO）	√	√	√

注：J（继电器越限报警输出）与第二路开关量输出复用。

2.2.4 技术参数

技术参数		指 标
输入	直流电压	输入范围	0~1000V
		输入阻抗	≥2kΩ/V
	直流电流	输入范围	0~10A（直接输入，启动电流：5mA） 0~9999A（外置分流器或霍尔元件，量程可编程设定）
		分流器	支持输出为75mV
		霍尔元件	支持输出为0~20mA、4~20mA、0~5V、0~10V等
		功耗	≤1mW
	过 载	1.2倍可持续正常工作，2倍持续1秒
精度等级		0.5级
功能	显 示	LED或LCD（高亮蓝色背景光、背光延时时间可调）
	通 讯	RS485接口，半双工、光电隔离，Modbus-RTU协议， 波特率1200、2400、4800、9600、19200可选
	报 警	1路继电器输出，2A/30VDC或2A/250VAC
	模 拟 量	DC4～20mA、DC0～20mA（负载<500Ω）DC1~5V、DC0～5V（负载> 1kΩ）等可编程设置
	开 关 量	输入（DI）	干接点输入，仪表内置电源，光电隔离
		输出（DO）	常开继电器无源触点，2A/30VDC或2A/250VAC
工作电源	电压范围	85~265VAC50/60Hz、110~350VDC、36~48VDC（订货时说明）
	功 耗	≤2W
绝缘电阻		≥100MΩ
工频耐压		电源端子组与信号输入、输出端子组之间3kV/1min（RMS）
平均无故障工作时间		≥50000h
环境	温 度	工作：LCD -10℃～+45℃；LED -10℃～+55℃ 贮存：-20℃～+70℃
	湿 度	≤ 93%RH，不结露，不含腐蚀性气体
	海 拔	≤ 2500m

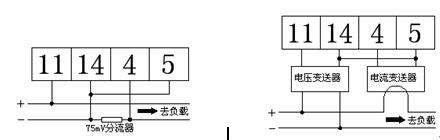

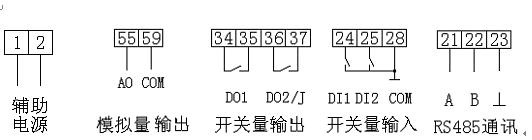

2.2.5 接线方式

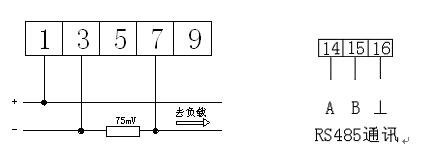

2.2.5.1 72、96B型产品

信号直接接入 采用带隔离功能的直流变送器

2.2.5.2 300型产品

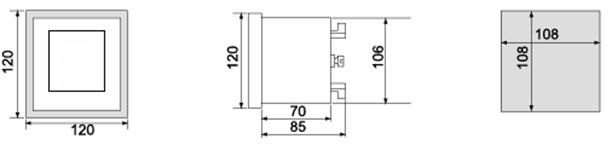

2.2.6 安装尺寸

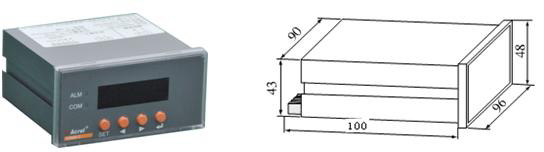

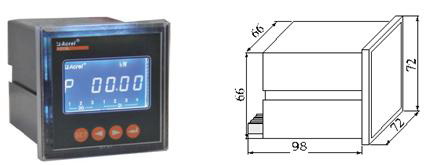

2.2.6.1 72型产品

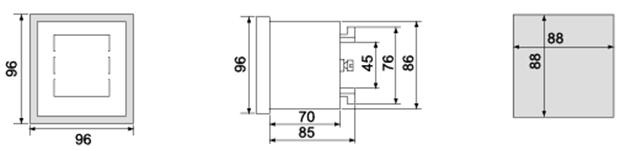

2.2.6.2 96B型产品

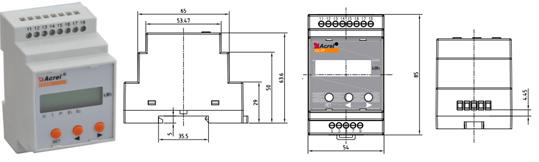

2.2.6.3 300型产品

2.3 ACR系列电力质量分析仪

ACR系列电力质量分析仪包括ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH 等多款仪表，该系列产品具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、电网波形实时跟踪显示、SOE事件记录、遥信输入、遥控输出以及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。

:namespace prefix = w />2.3.1 产品特点

u可直接从电流、电压互感器接入信号；

u可任意设定PT/CT变比；

u仪表显示可滚动设置；

uI/O开关量、继电器报警输出、4~20mA模拟量输出 ；

u多块仪表可设置不同地址；

u可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch Fix Citec，组态网等）；

u蓝屏背光LCD显示，可视度高；

u方便安装，接线简单，工程量小；

u仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；

u四象限电能计量，分时计费，大需量纪录及12个月电能统计。

2.3.2 产品功能

型号 功能特性	ACR220ELH			ACR230ELH	ACR320ELH			ACR330ELH
显示方式
	LCD（字段式）			LCD（点阵式）	LCD（字段式）			LCD（点阵式）
实时测量
电流/电压/频率/功率因数	√			√	√			√
有功/无功/视在功率	√			√	√			√
四象限电能计量	√			√	√			√
大需量	√			√	√
复费率电度	√			√	√			√
电能质量检测
分次谐波	√（2-31）			√（2-31）	√（2-31）			√（2-31）
谐波含量	√			√	√			√
电压波峰系数	√			√	√			√
电话波形因子	√			√	√			√
电流K系数	√			√	√			√
电压电流不平衡度	√			√	√			√
峰值电压				√				√
电压电流序量				√				√
波形跟踪显示				√				√
数据记录
事件记录				√				√
报警				√				√
内置时钟	√			√	√			√
通讯
RS485接口/Modbus协议	√			√	√			√
开关量
DI/DO（K）	√（4DI/2DO）			√（4DI/2DO）	√（4DI/3DO）			√（4DI/3DO）
模拟量
变送输出（4-20mA）							√

2.3.3 技术参数

技术参数		指 标
输入	网络	三相三线、三相四线
	频率	45～65Hz
	电压	额定值：AC 57.7V/100V、220V/380V（400V）
		过负荷：1.2 倍额定值（连续）； 2 倍额定值/1 秒
		功耗： ＜ 0.2VA（每路）
	电流	额定值：AC 1A、5A
		过负荷：1.2 倍额定值（连续）； 10倍额定值/1 秒
		功耗： ＜ 0.2VA（每路）
输出	电能	输出方式: 集电极开路的光耦脉冲
		脉冲常数: 见接线图
	通讯	RS485接口、Modbus-RTU协议
开关量输入		干接点输入，内置电源
开关量输出		输出方式： 继电器常开触点输出 触点容量： AC: 250V 3A DC: 30V 3A
测量精度		频率0.05Hz、无功电能1级、其它0.5级
电源		AC/DC 85～270V ACR230ELH/ACR330ELH点阵式液晶 功耗≤6VA（不包括变送输出） ACR220ELH/ACR320ELH字段式液晶 功耗≤4VA
安全性		工频耐压： 电源、电压电流输入回路之间，各输入端子（并联）和外壳之间AC 2kV/1min； 电源与开关量输入回路、通讯回路、变送输出回路，各输入端子分别与各输出端子之间AC1.5kV/1min； 绝缘电阻：输入、输出端对机壳>100MΩ；
环境		工作温度：-10℃～+45℃ 储存温度：-20℃～+70℃ 相对湿度：≤95% 不结露 海拔高度：≤2500m

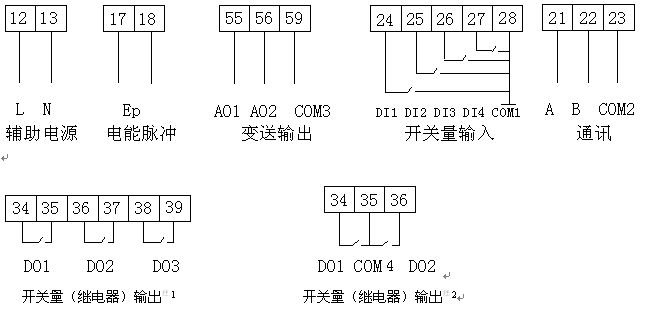

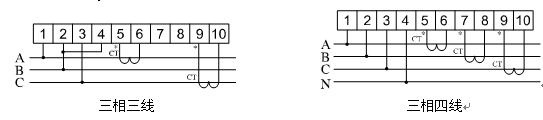

2.3.4 接线方式

注1：适用于ACR320ELH/ACR330ELH选配开关量场合；

2：适用于ACR220ELH/ACR230ELH选配开关量场合。

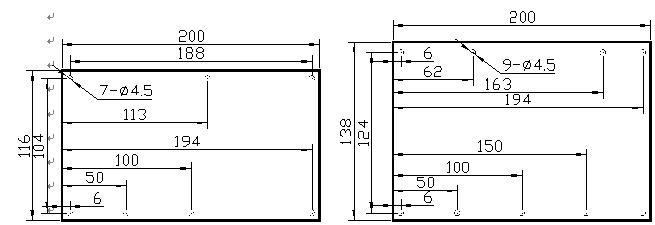

2.3.5 安装尺寸

2.3.5.1 ACR220ELH/ACR230ELH

2.3.5.2 ACR320ELH/ACR330ELH

2.1.2 产品特点

◆ 测量元件采用霍尔传感器，隔离测量

◆ 可接受正极或负极汇流测量方式

◆ 板载光伏熔断器，耐压DC1kV，熔断电流可选择

◆ 可选电压功能，高测量电压DC1kV

◆ 提供外部传感器输入接口

◆ 标配单路RS485接口

◆ 多种供电方式可选择

2.1.3 产品功能

◆ 光伏电池串开路报警，状态检测

◆ 带开关量输入，用于采集直流断路器、防雷器等输出空接点状态

◆ 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸

◆ 提供温度、辐照、风速等类型传感器输入接口

◆ 可输出DC24V电源给外部传感器供电

◆ 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式

◆ 可带双路冗余RS485接口，支持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定

2.1.4 技术参数

产品型号	AGF-M4	AGF-M8	AGF-M12	AGF-M16
输入路数	4路	8路	12路	16路
输入范围	DC 0~20A
反应时间	1s
测量精度	光伏电池测量0.5级、外部模拟量0.2级
温度系数	200ppm
RS485通讯	RS485/ModBus-RTU协议，4800/9600/19200/38400bps
	加功能
继电器输出	2组转换8A/AC250V（8A/DC 30V）
开关量输入	3组外部状态输入（光耦或干接点方式）
模拟量输入	PT100、DC 0（4）~20mA、DC 0~10V
	通用技术参数
温度/湿度	工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所
海拔	≤2500m
绝缘电阻	≥100MΩ
工频耐压	电源//光伏输入//继电器输出//通讯//光电池电压输入－－AC 2.5kV/1min（注） 传感器输入+开关量输入//通讯－－DC1kV/1min 注：当选择DC24V电源供电时，开关量输入供电将直接使用外部DC24供电
辅助电源	AC85V～265V或DC200～880V 或DC24V（±10%）
