值编码器采用“磁性检测方式”，具备优异的抗冲击和振动特性。 单圈分辨率高可达65536（16位）定货时说明 RS485自由协议(或Modbus RTU)输出，方便连接各种PLC及上位机设备。 值编码器多用途、多功能，直接对应单圈角度、长度测量 宽工作电压，极低的耗电流。 夹紧法兰，国际标准外形结构。 外部置位线设定预设位置，安装方便，无需找零
一、特性参数
|
工作电压 |
10-30Vdc 或5Vdc 极性保护 |
|
消耗电流 |
< 110mA(24V电源) < 190mA(12V电源) |
|
输出信号 |
ModbusRTU，可设定长度、角度应用输出 |
|
输出负载能力 |
≤ 400欧姆，标准工作200-250欧姆 |
|
线性分辨度 |
1/4096 |
|
工作温度 |
-25—70℃ 编程时温度范围：0℃～＋70℃ |
|
储存温度 |
-40—100℃ |
|
防护等级 |
IP65 |
|
允许转速 |
2400转/分 |
|
输出刷新周期 |
<1.4ms |
|
连接电缆 |
1米8芯屏蔽电缆，或9芯插座 |
|
外形特征 |
夹紧法兰，金属外壳，密封双轴承结构(见外形尺寸附图) |
|
转轴 |
夹紧法兰轴径6mm ,长度15mm，含D型平面，不锈钢材料 |
|
二、接线说明

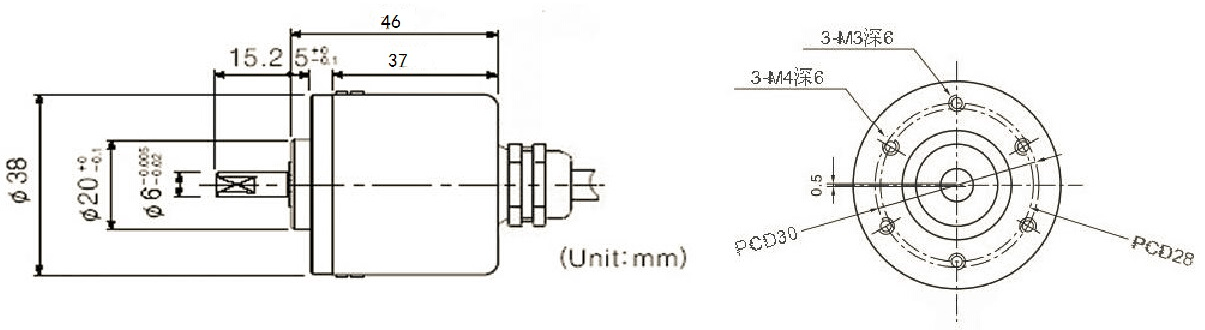

三、外形尺寸：
夹紧法兰外形尺寸:
|
||||||||||||||||||||||||||||||||||||||||
