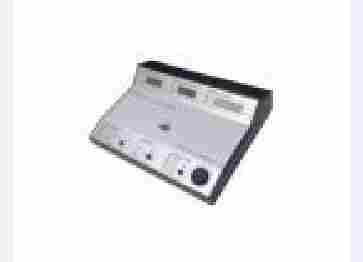

GDS-80晶振测试仪，晶体阻抗计产品简介
GDS-80晶振测试仪，晶体阻抗计是用于测量石英晶体串联谐振电阻Rr、串联谐振频率fs、负载谐振频率fL和负载谐振电阻RL，机内带可调负载电容12.5pF～50pF，且等效电阻和谐振频率直接读数，激励功率可调。GDS-80晶振测试仪，晶体阻抗计测量插座适合晶体引线宽度3.75~14.50mm。
产品描述
GDS-80晶振测试仪，晶体阻抗计 特点：
1．测量20KHz～100MHz石英晶体谐振频率、等效电阻。
2．第四代升级产品，电调谐、新器件，测试插座更实用。
3．谐振频率、等效电阻全数显，激励功率可调。精度高，测速快。
4．频率测量精度≤5PPM，可选配更高精度频标。
5．可选配带PPM误差显示和频率分档分选的十三位频率计
性能指标：
□ 测频范围：20KHz～100MHz。
□ 电阻测量范围：1～500Ω。
□ 激励功率可调范围：1～1200μW。
□ 可调负载电容：12～50PF。
□ 八位频率显示。
四位PPM显示，频率上下限、200档分档分选。
□ 上下限频率分别设置，出范围（不合格）时自动声光报警。
性能指标
智慧源原装晶振阻抗分析仪，石英晶体阻抗分析仪GDS-80
1～60 1～60 阻抗测量范围（Ω） 1～500 1～500 激励功率可调范围（μW） 1～1200 1～1200 可调负载电容（pF） 12～50 12～50
PPM显示/误差分档 —— ±9999 智慧源高精度晶振阻抗分析仪，石英晶振阻抗分析仪 详细资料
1．概述
GDS-80晶振测试仪，晶体阻抗计是用于测量石英晶体串联谐振电阻Rr、串联谐振频率fs、负载谐振频率fL和负载谐振电阻RL，机内带可调负载电容12.5pF～50pF，且等效电阻和谐振频率直接读数，激励功率可调。测量插座适合晶体引线宽度3.75~14.50mm。
2．技术参数
2．1 频率范围： 20KHz ~ 100 MHz
频段划分：
1 1 ~ 2.2 MHz
2 2.2 ~ 5 MHz
3 5 ~ 10 MHz
4 10 ~ 20 MHz
5 20 ~ 40 MHz
6 40 ~ 60 MHz
2．2 测量网络的终端电阻：源端 24 Ω；负载端 27 Ω。
2．3 起振电阻范围： 1 ~ 10 MHz起振电阻范围为0 ~ 500 Ω； 10 ~ 60 MHz起振电阻范围为0 ~ 100 Ω。
2．4 阻值读数范围： 0 ~ 1999.9 Ω 误差±(10 频率MHz为单位时/10)%。
2．5 激励功率范围： 1.5 ~ 1200μW 误差±25%
2．6 负载电容范围： 12.5~50pF
