6XV1830-0EH10/DP总线电缆6XV1830-0EH10/DP总线电缆6XV1830-0EH10/DP总线电缆
我公司是西门子湖南定点销售公司，全面提供西门子各种系列产品，质量保证，价格优惠，保修一年。因产品质量问题一年内无条件包换。西门子产品以的设计、的品质、周到的服务赢得了广大商客的和信赖。我们坚持以市场为先导，以质量求生存，以产品求发展，以管理求效益，以诚实求信赖，以满足客户需求为己任的信念。欢迎您来电咨询！！！
SIEMENS 湖南铭鹰智能科技有限公司
联系人；杨盼（销售工程师） 24小时联系热线；
【产品型号】：6XV1830-0EH10 西门子PROFIBUS-DP总线电缆原装
【产品描述】：6XV1830-0EH10 铝箔、裸金属丝编织双层屏蔽线，按米销 售,，线缆比较重，运费具体按实际收取
Profibus DP快速连接标准电缆，总线电缆径向对称设计，允许采用剥线工具，可以快速、方便的装配总线连接器。标准总线电缆专门为装配设计。
1、实心裸铜线导体，2芯并合成对，芯线红绿二色。
2、铝箔、裸金属丝编织双层屏蔽，PVC外护套，外观紫色。
3、符合VDE 0472标准；B类试（IEC332.1）。
4、带米标识，分100米、200米、300米包装，500米、1000米木轮包装。
5、工作参数：单线传输大规格：1000m，加中继器可延长至10000m
Technical Specifications
|
订货号
|
6XV1 830-0EH10
|
6XV1 831-2A
|
6XV1 830-0JH10
|
6XV1 830-0GH10
|
|
产品类型描述
|
PROFIBUS FC
标准电缆
|
PROFIBUS FC
标准电缆 IS GP
|
PROFIBUS FC
高强度电缆
|
PROFIBUS FC
食品行业电缆
|
|
适合的用途
|
多功能
|
通用电缆，用于本质安全分布式 I/O 系统
|
用于腐蚀环境及机械应力严重的工况
|
食品、饮料和烟草制造业
|
|
电缆名称
|
02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI
|
02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR
|
02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI
|
02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40
|
|
电气数据
|
|
|
|
|
|
单位长度的衰减测量
|
|
|
|
|
|
|
42 dB/km
|
42 dB/km
|
42 dB/km
|
42 dB/km
|
|
|
22 dB/km
|
22 dB/km
|
22 dB/km
|
22 dB/km
|
|
|
4 dB/km
|
4 dB/km
|
4 dB/km
|
4 dB/km
|
|
|
2.5 dB/km
|
2.5 dB/km
|
2.5 dB/km
|
2.5 dB/km
|
|
9.6 kHz 下的特征阻抗
|
270 Ω
|
270 Ω
|
270 Ω
|
270 Ω
|
|
|
± 10%
|
± 10%
|
± 10%
|
± 10%
|
|
38.4 kHz 下的特征阻抗
|
185 Ω
|
185 Ω
|
185 Ω
|
185 Ω
|
|
|
± 10%
|
± 10%
|
± 10%
|
± 10%
|
|
特征阻抗，3 MHz ...20 MHz 时
|
150 Ω
|
150 Ω
|
150 Ω
|
150 Ω
|
-
特征阻抗的相对对称公差，3 MHz ...20 MHz 时
|
± 10%
|
± 10%
|
± 10%
|
± 10%
|
|
标称特征阻抗
|
150 Ω
|
150 Ω
|
150 Ω
|
150 Ω
|
|
单位长度的回路电阻，大值
|
110 Ohm/km
|
110 Ohm/km
|
110 Ohm/km
|
110 Ohm/km
|
|
单位长度的屏蔽电阻，大值
|
9.5 Ohm/km
|
9.5 Ohm/km
|
9.5 Ohm/km
|
9.5 Ohm/km
|
|
1 kHz 下的单位长度电容
|
28.5 nF/km
|
28.5 nF/km
|
28.5 nF/km
|
28.5 nF/km
|
|
工作电压（有效值）
|
100V
|
100V
|
100V
|
100V
|
|
机械数据
|
|
|
|
|
|
护套
|
|
|
|
|
|
|
PVC
|
PVC
|
PUR
|
PE
|
|
|
8 mm
|
8 mm
|
8 mm
|
8 mm
|
|
|
0.4 mm
|
0.4 mm
|
0.4 mm
|
0.4 mm
|
|
|
紫色
|
蓝色
|
紫色
|
黑色
|
|
环境温度
|
|
|
|
|
|
|
-40 ... +75 °C
|
-40 ... +75 °C
|
-40 ... +60 °C
|
-40 ... +60 °C
|
|
|
-40 ... +75 °C
|
-40 ... +75 °C
|
-40 ... +60 °C
|
-40 ... +60 °C
|
|
|
-40 ... +75 °C
|
-40 ... +75 °C
|
-40 ... +60 °C
|
-40 ... +60 °C
|
|
|
-40 ... +75 °C
|
-40 ... +75 °C
|
-40 ... +60 °C
|
-40 ... +60 °C
|
|
弯曲半径
|
|
|
|
|
|
|
75 mm
|
75 mm
|
75 mm
|
75 mm
|
|
|
150 mm
|
120 mm
|
150 mm
|
150 mm
|
|
大张力负荷
|
100 N
|
100 N
|
100 N
|
100 N
|
|
单位长度重量
|
76 kg/km
|
80 kg/km
|
73 kg/km
|
67 kg/km
|
|
燃烧特性
|
阻燃性符合 IEC 60332-3-24 Category C
|
阻燃性符合 IEC 60332-3-24 Category C
|
阻燃性能符合标准 IEC 60332-1
|
可燃
|
|
耐化学腐蚀
|
|
|
|
|
|
|
有条件耐受
|
有条件耐受
|
耐受性
|
有条件耐受
|
|
|
有条件耐受
|
有条件耐受
|
有条件耐受
|
有条件耐受
|
|
抗紫外线辐射
|
耐受性
|
耐受性
|
耐受性
|
耐受性
|
|
产品性能
|
|
|
|
|
|
|
X
|
X
|
X
|
X
|
|
|
√
|
√
|
√
|
√
|
|
FastConnect 电气连接型号
|
√
|
√
|
√
|
√
|
|
UL /额定值 300 V
|
√/CMG/CL3/防晒
|
√/CMG/CL3/防晒
|
√ /CMX
|
X
|
|
UL /额定值 600 V
|
√
|
√
|
X
|
X
|

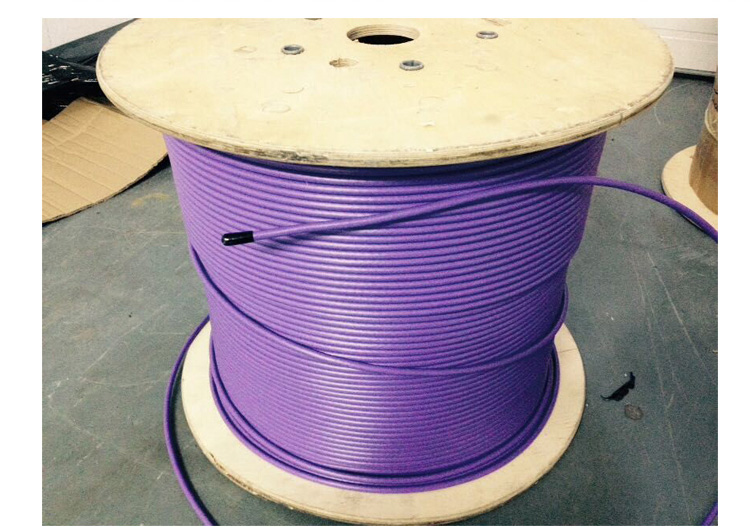

【产品图片】：
西门子总线电缆
铝箔、裸金属丝编织双层屏蔽，实心裸铜线导体，2芯并合成对，芯线红绿二色，绿色环保PVC外护套，外观紫色。
Profibus DP 电缆 采用实心裸铜线导体作芯线，加厚铝箔和加密裸金属丝编织层，屏蔽效果好，紫色PVC外护套。具有良好的信号传输性能。
6XV1830-0EH10 L2电缆 2芯屏蔽（PROFIBUS总线电缆）（原6XV1830-0AH10已升级为6XV1830-0EH10）
符合VDE 0472标准；B类试验（IEC332.1）。
带米标识，分100米、200米、500米、1000米木轮包装。
工作参数：单线传输大规格：1000m，加中继器可延长至10000m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆, 大加速度:4 m/s2, 至少 3 百万次 弯曲次数，
弯曲半径： 约 120mm，双芯屏蔽线，按米销售，大长度: 8000m, 小订购量: 20 m (原6XV1830-3BH10已升级为6XV1830-3EH10)
带米标识，分100米、200米、500米、1000米木轮包装。
工作参数：单线传输大规格：1000m，加中继器可延长至10000m
西门子(SIEMENS) 6XV1840-2AH10
产品详细信息： 使用fc电缆2 x 2可快速、简便地连接到工业以太网 fc rj45 引出插座（10/100 mbit/s）
或工业以太网fc rj45 180/90°接头上，节省时间，总线电缆，应用灵活，双层屏蔽电缆和一致的接
地方案，网络的抗干扰能力强，不含硅。
应用范围： 用于工厂车间中的结构化布线，于快速装配，特别适用于汽车行业（如喷漆生产线）
技术说明： 电缆规格cat 5e特征阻抗，1-100 mhz时100 Ω ± 15 Ω绝缘电阻 500 mΩ km芯线绝缘pe 1.5
mm工作温度-40 oc 到+70 oc运输/贮存温度-40 oc 到 +70 oc允许张力≤ 150 n阻燃性能，符合标准ul 1685
（csa ft 4）ul 和 ccc
西门子电缆大量现货
产品规格 定货号
Profibus DP 电缆 6XV1830-0EH10
Profibus DP 软电缆 6XV1830-3EH10
Profibus PA 电缆 6XV1830-5FH10
工业以太网电缆 6XV1850-0AH10，
