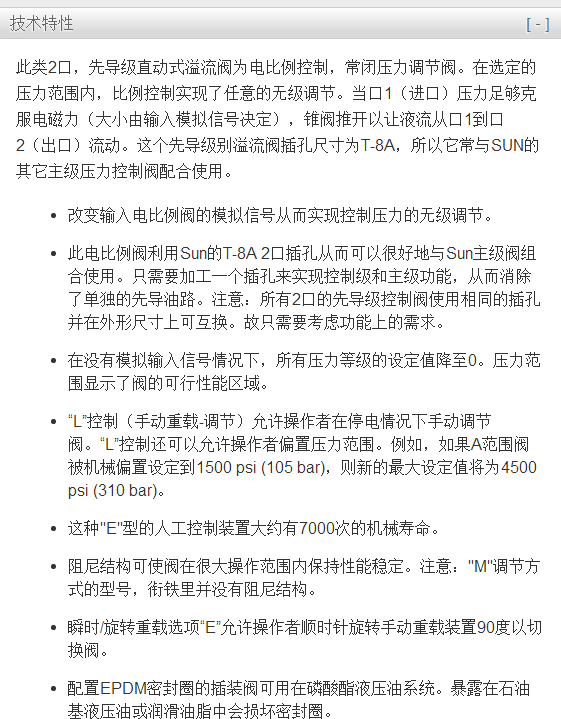

此类2口，先导级直动式溢流阀为电比例控制，常闭压力调节阀。在选定的压力范围内，比例控制实现了任意的无级调节。当口1（进口）压力足够克服电磁力（大小由输入模拟信号决定），锥阀推开以让液流从口1到口2（出口）流动。这个先导级别溢流阀插孔尺寸为T-8A，所以它常与SUN的其它主级压力控制阀配合使用。

改变输入电比例阀的模拟信号从而实现控制压力的无级调节。
此电比例阀利用Sun的T-8A 2口插孔从而可以很好地与Sun主级阀组合使用。只需要加工一个插孔来实现控制级和主级功能，从而消除了单独的先导油路。注意：所有2口的先导级控制阀使用相同的插孔并在外形尺寸上可互换。故只需要考虑功能上的需求。

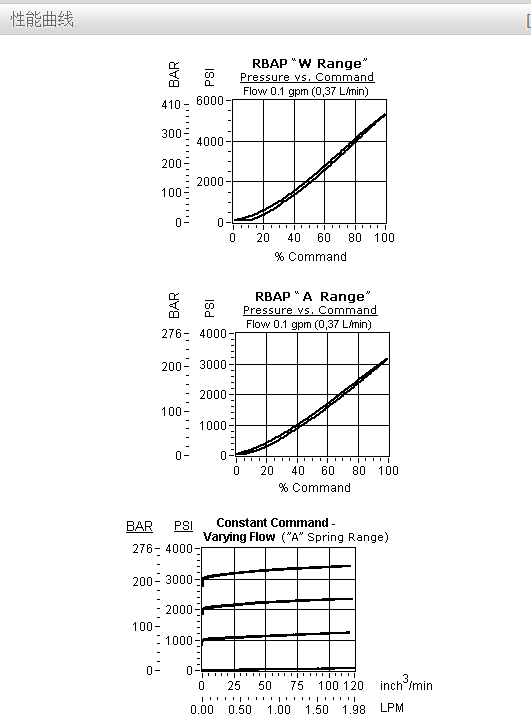

在没有模拟输入信号情况下，所有压力等级的设定值降至0。压力范围显示了阀的可行性能区域。

“L”控制（手动重载-调节）允许操作者在停电情况下手动调节阀。“L”控制还可以允许操作者偏置压力范围。例如，如果A范围阀被机械偏置设定到1500 psi (105 bar)，则新的大设定值将为4500 psi (310 bar)。

这种"E"型的人工控制装置大约有7000次的机械寿命。
阻尼结构可使阀在很大操作范围内保持性能稳定。注意："M"调节方式的型号，衔铁里并没有阻尼结构。
瞬时/旋转重载选项“E”允许操作者顺时针旋转手动重载装置90度以切换阀。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。

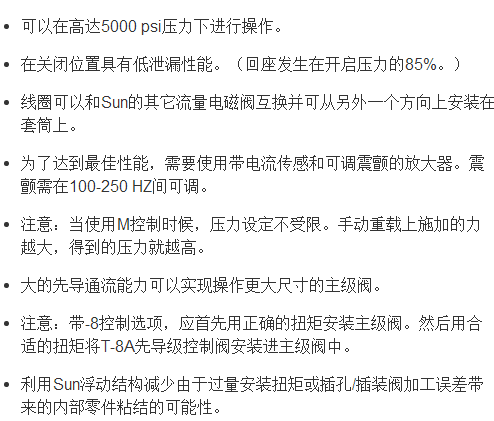

可以在高达5000 psi压力下进行操作。
在关闭位置具有低泄漏性能。（回座发生在开启压力的85%。）
线圈可以和Sun的其它流量电磁阀互换并可从另外一个方向上安装在套筒上。
为了达到佳性能，需要使用带电流传感和可调震颤的放大器。震颤需在100-250 HZ间可调。
注意：当使用M控制时候，压力设定不受限。手动重载上施加的力越大，得到的压力就越高。
大的先导通流能力可以实现操作更大尺寸的主级阀。
注意：带-8控制选项，应首先用正确的扭矩安装主级阀。然后用合适的扭矩将T-8A先导级控制阀安装进主级阀中。

利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

SUN插装阀原理
设计因素
插装阀和其阀孔的设计通用性的重要性在于大批量生产。就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。此外，不同功能的阀可采用同一规格阀腔，例如：单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，插装阀的优势就不复存在。
插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
体积小、成本低
批量生产的对用户益处在阀块还未装配线终点时就已显现。采用插装阀设计的整套控制系统可为用户大大减少制造工时；该控制系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。

由于必须安装的元件和连接的管路大大减少，为用户节省大量的制造工时。由于系统污染物的减少，泄漏点的减少和装配错误的降低，使可靠性显著提高。插装阀的应用实现了系统的高效、方便。

以轮式装载机为例，采用插装阀集成块来代替故障不断、难以诊断和维修的动力传动控制装置。原有控制系统有60多个连接管件和19个独立元件。用来替代的整体特制集成块上只有11个管件和17个元件。体积为12 x 4 x 5立方英寸，是原系统所占空间的20%。采用插装阀的特点如下：
减少安装时间 减少泄漏点 减少易污染源 减少维修时间（因为插装阀无需取下管接头配件即可更换）
功能全、应用广泛
SUN插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。在常被忽视的工业领域中，插装阀的应用在不断的扩大。特别是在许多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。在某些应用场合，插装阀是提高生产力和竞争力的选择

插装阀的功能正不断被开发出来。这些新开发成果将保证将来可持续的生产效益。过去的经验证明：想象力的贫乏是采用插装阀实现生产既期效益的限制。

SUN插装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ； 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。
实际工作时，阀芯的受力状况是通过油口x的通油方式控制的。
X通回油箱，阀口开启；
x与进油口相通，阀口关闭。
改变油口通油方式的阀称为先导阀。
插装阀的应用
三通阀 由两个方向阀组件并联而成，对外形成一个压力油口、一个工作油口和一个回油口。三通插装阀的工作状态数取决于先导换向阀的工作位置数。
四通阀由两个三通阀并联而成
先导阀可以是一个三位四通换向阀，见动画。
先导阀也可以是两个二位四通换向阀或四个二位三通换向阀，见动画。

四通插装阀的工作状态数取决于先导换向阀的工作位置数。
