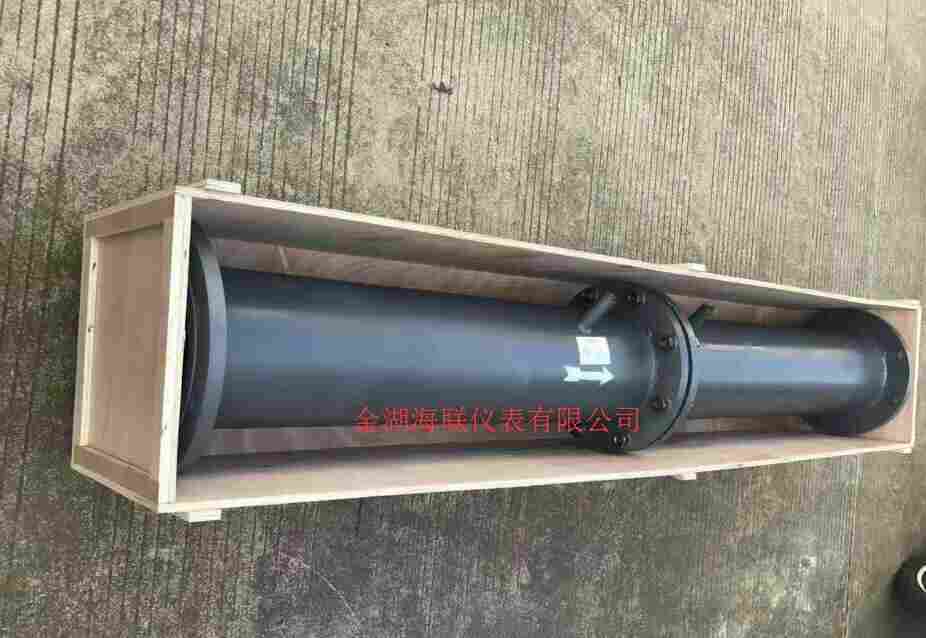

D-D/2取压孔板流量计
金湖海联仪表有限公司 电话：,黄经理，qq:260956482
一、D-D/2取压孔板流量计概述-------------------------------------------------------------------------------------------------------------------
HLG系列孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
差压式流量计历史悠久,技术非常成熟,应用的领域极其广泛。他具有如下特点:结构简单,成本低,维护方便,使用寿命长,适应能力强,技术成熟,标准化程度高(即ISO 5167 及GB/T2624标准），在“标准”允许的工况下，无须实流即可确定其流量和测量误差。这些特点是其他流量计所无法比拟的。尽管它也存在一些缺点，但在流量测量中差压式流量计占有较高的比重。因此，热工自动化人员必须重视该种测量装置的正确使用和日常维护保养。
二 、D-D/2取压孔板流量计工作原理------------------------------------------------------------------------------------------------------
差压式流量计是根据安装于管道中流量检测件产生的差压 ,已知的流体条件和检测件和检测件与管道的几何尺寸来检测流量的仪表。整个流量计由一次装置（检测件）和二次装置（差压转换和显示仪表）组成。通常以检测件的形式对流量计分类。如我厂使用的孔板流量计，文丘里喷嘴流量计，风翼流量计，V锥流量计等。流量计在测量状态时，充满管道的流体流经管道内的节流件时流速在截流件处形成局部收缩，流速增加，静压力降低，于是在节流件前后产生了差压。流体流量愈大，产生的压力差愈大，这样就可以依据压差的大小开衡量流量的大小。以流动连续性方程（质量守恒）和伯努利方程（能量守恒）为基础,可得到下面的流量方程。
差压的大小不仅与流量还与其他许多因素有关,例如管道内体的密度，粘度，膨胀系数等。因此，在使用流量计时应该详细阅读检测件的出厂说明书，明确检测件所适用的标准工况和实际工况之间的差别。从而进行必要的修正和补偿，尽量减少系统误差。
三、D-D/2取压孔板流量计特点---------------------------------------------------------------------------------------------------------------
▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工
▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型孔板流量计特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计智能孔板流量计其量程可自编程调整。
▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型孔板流量计技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压

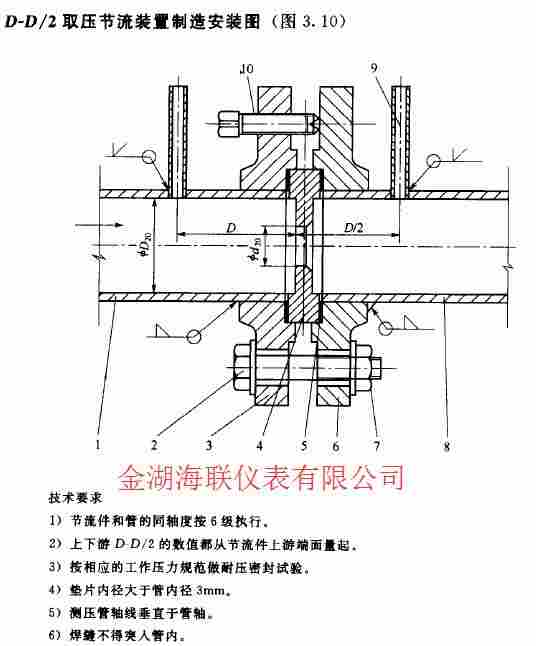

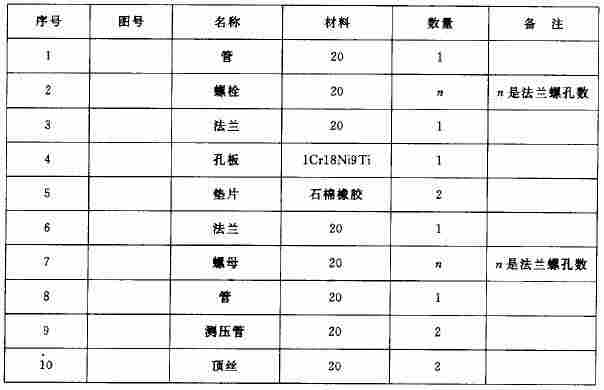

四、D-D/2取压孔板流量计产品设计图纸--------------------------------------------------------------------------------------------------
