电动三通球阀价格

电动三通球阀价格介绍

产品名称：电动三通球阀  产品型号：Q944F(Q945F)  公称通径：DN15-200mm  公称压力：PN1.6-6.4Mpa  产品材质：碳钢WCB、不锈钢304、316  产品价格：950.00  产品：凯士比   电动三通球阀价格联系人:方同电话:

电动三通球阀电动三通球阀价格是由角行程电动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通球阀以220V单相交流电为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
电动三通球阀主要特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

电动三通球阀主要技术参数

阀体

阀体形式	三通铸造球型阀
公称通径	DN15～200mm
公称压力	PN1.6、2.5、4.0、6.4MPa；ANSI150、300LB；JIS10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、螺纹式(适用于1/2"～2")
阀盖形式	整体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式	O型球型阀芯
流量特性	快开特性

执行器型号	DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动三通球阀控制方式

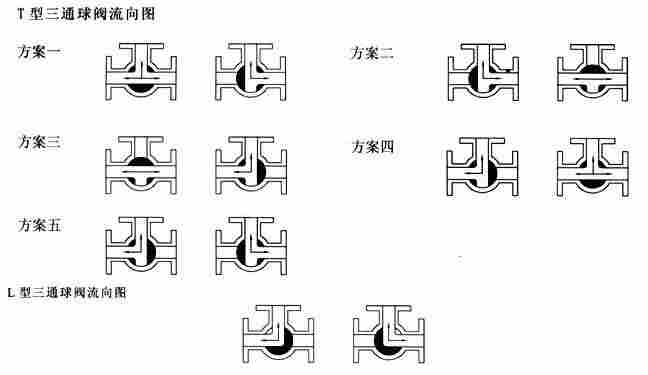

电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

公称通径DN(mm)

0

65

80

100

125

150

200

允许压差(MPa)

≤公称压力

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

公称通径DN(mm)						0	65	80	100	125	150	200
L				0	220	240	260	280	320	380	440	550
L					10	120	130	140				5
H	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D					10	125	145	160				5
D2	46	56	65	76	84	99	118	132				6
b						0	20	20	22	22	24	24
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
