德鑫光学 手动影像仪 二次元测量机

      东莞市德鑫光学仪器有限公司研发的高性能测量机配合集团研发的AC-OPTIC测量软件,使得DL4030PC成测量行业中手动型的佼佼者. 德鑫公司二次元影像测量仪特征：

    机台性能稳定已获CE

    外观沉稳大气,已获外观设计

    测量软件已获德国物理研究PTB

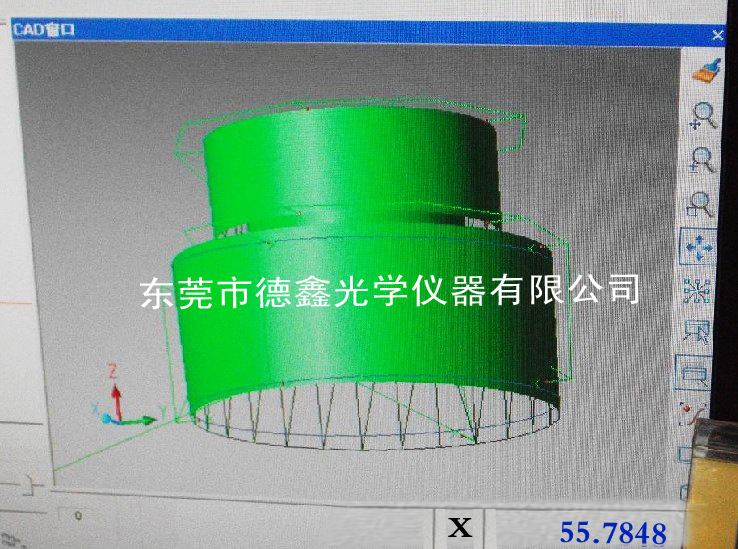

1. 在软件的CAD模型中进行线路板测量，不需要编程，有效地节省了因编程所花费的时间。
1. 拾取元素更为，避免了因人为操作因素造成的采点误差。
2. 适用于线路板批量检测。
3. 用户可自行设置线路板公差以进行公差对比。
4. 的数据报表方式和SPC，图文并茂，测量结果更为直观。

测量软件

1. 设备用途：

     主要针对于几何尺寸测量，型位公差尺寸测量，曲线、轮廓度测量、工程设计，开发、二维抄数、比对测量等；通过光学镜头成像，结合的测量软件，把测量结果数字化、数据化；如盲孔、沉孔、夹角、高度、斜面、切面、台阶、点、线、圆、圆弧、等等；达到精密尺寸测量之效果。精度级别在UM级。

2. 基本功能：

   1.几何元素的测量评价：

     柔性定位：找正、旋转、置零、平移及坐标系的存储、提取。

     几何元素测量及评定：点、直线、平面、圆、椭圆、相交、距离、对称、垂直、夹角。

      形位误差的评定：直线度、平面度、圆度。

      位置误差的评定：平行度、垂直度、倾斜度、同轴度(同心度)、对称度

                      位置度、端面跳动、全跳动。

   2、可以自动编程测量，提高工作效率。

   3、保存打印测量结果和测量报告。测量报告输出的格式Word、Excel、TX等。

   4、Window操作系统，中文操作界面；汉语、英语和德语相互转换。

3. 主要功能介绍：

1. 采用有效的电子尺准则原理的校正方法；
2. 包含亚像素测量等各种测量方法；
1. 支持各种图型的转入与转出，差不多支持目前所有的三维与二维制图软件（如：IGS，STP，SAT，DXF，DWG）；IGES和CAD,DT，DXF等格式的标准二三维建模数据文件的输出；
2. 的数据比对功能，自动输出公差并能以颜色、标识报警，特别的是可进行产品适时尺寸跟踪；
1. 强大的品质管理SPC功能拼图与电子导航测量功能（可以进行图片与CAD等大型工作测量）强大的SPC统计报表功能（各种样式评定图）；
2. 强大的三维转换与接触式测量功能模块；
3. 光学边缘跟踪轮廓自动测量及的CAD影像测量（只限于自动机）；

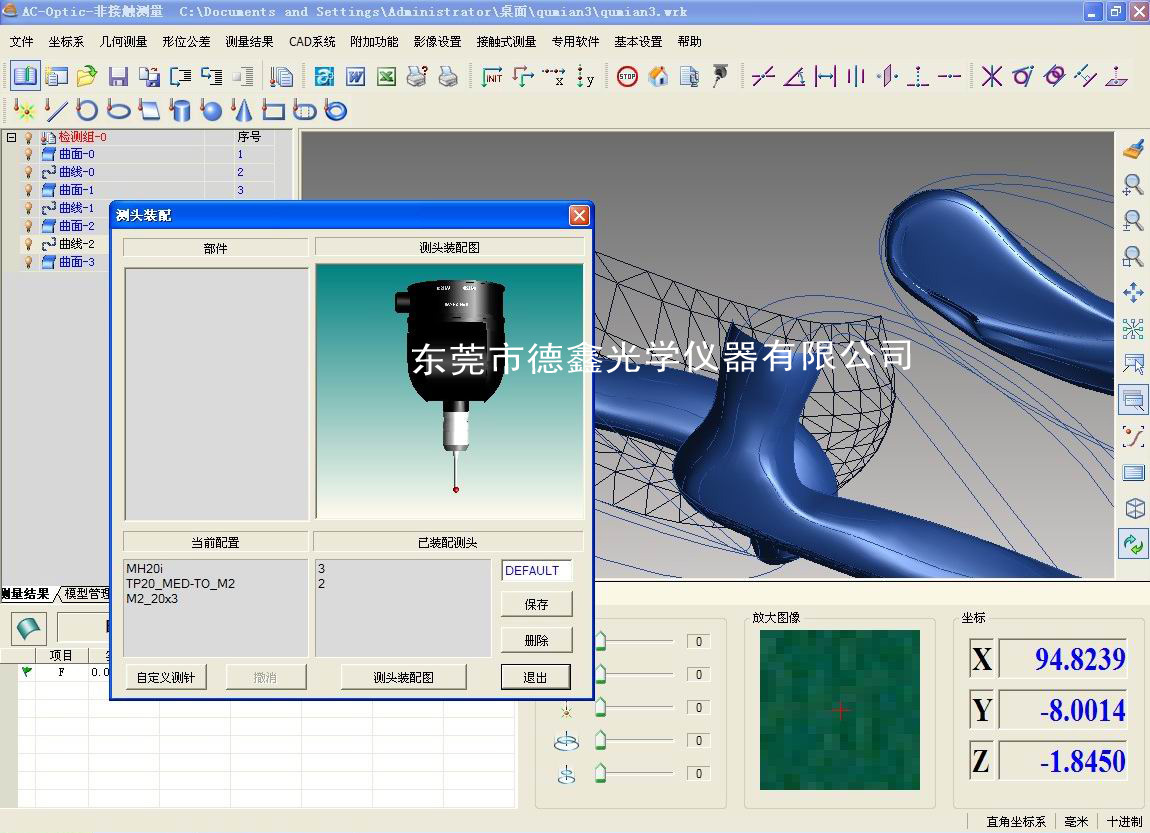

1. 支持多种测头系统（包括触发式、连续扫描式、影像式和激光测头等）；
2. 简洁直观的操作界面及可追溯的清晰的操作流程记录；
3. 同时具备清晰的树形测量程序编辑器和功能极强的字符式程序编辑器；
4. 多国语言方便调用转换使用；
5. 人工操作测量与参数化的特征测量之间的无缝切换；

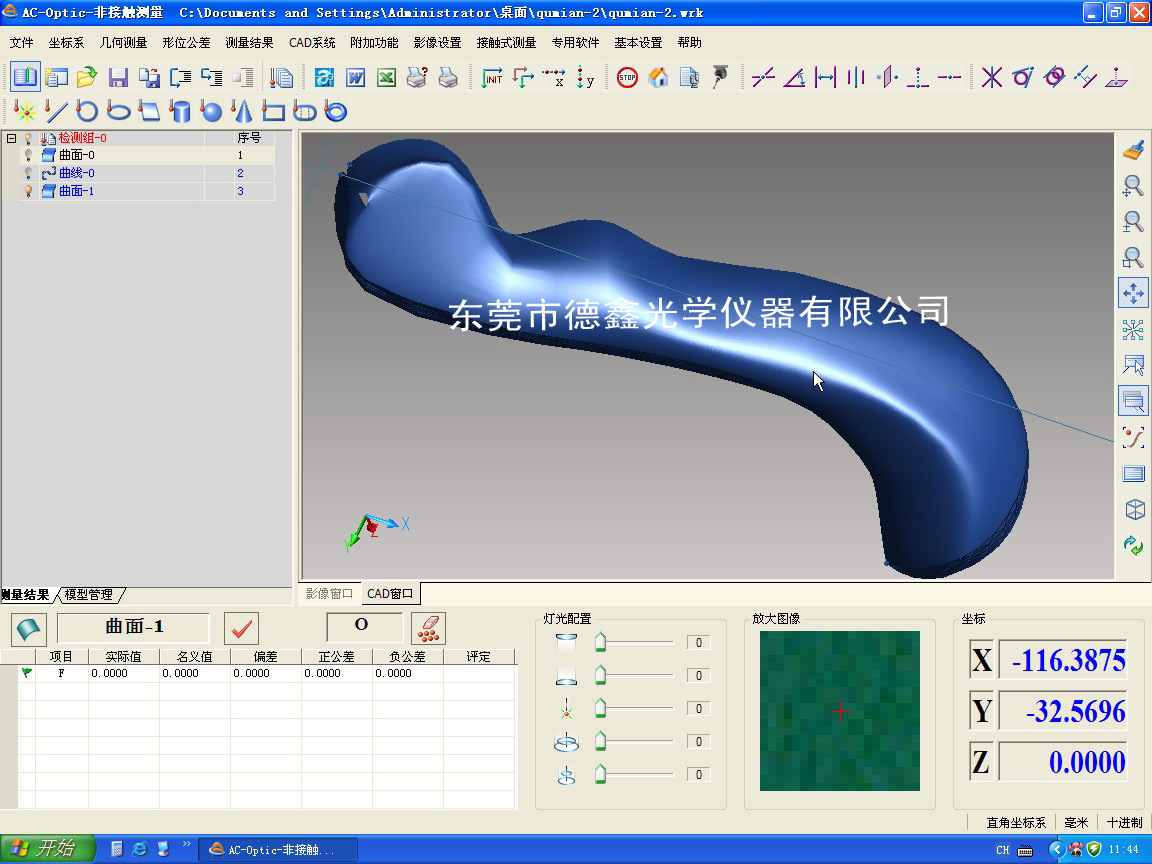

6. 强大的CAD特征测量功能与比对功能（CAD特征测量及动态点技术）；
7. 方便快速的工件坐标系的建立功能；
8. 可视化的测量结果报告（可自行设计报表格式）；
9. word格式和excel格式的测量结果报告模板；
10. 有拼图照像功能，并具有逆向工程三维功能（英国RENISHAW MCP手动旋转测头）对大批量工件的检测是合适与方便的选择。特别是对接触式探头的测量功能更是强大（MCP和TP6），是名符其实的多功能测量机，可外接各种RENISHAW测头，点激光扫描头，NAVITAR 6X自动变焦镜头。
11. 全功能的在线帮助和远程控制；
12. 模块化的软件结构，具有无限的加挂各种软件及进行二次开发的可能；
13. 齿轮评定功能；
14. 完整的计算机辅助精度补偿（CAA）；和的校正方法；
15. 动态导航、静态导航功能，有利帮忙操作者快速找到各种尺寸繁多且很小孔位测量，解放人为操作疲劳；
16. 影像测量软件多种各种采点方式可供选择：十字测量线﹑自动寻边﹑找小﹑找大﹑直接测圆﹑测距﹑找重心等；









1、主机：

• 测量机全部采用00级大理石和双十字工作台结构，结构紧凑，其的机械结构设计确保了系统整体的高精度及高稳定性；
• 的高精度CCD 成像技术与的图像处理技术结合，可实现特殊的测量要求具有计算机编程控制光学照明（顶光、底光和环形光）技术，使工件表面照明均匀，提高了测量的高精度和可靠性；
• 三轴在机械上相互独立，运动互不干扰，从而确保了系统的高稳定性；
• 三轴导轨均采用高精度V型与台湾HIWIN导轨，与机体材质相同，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形小；
• XY轴全部采用技术的无牙螺母传动装置，极大的提高了XY轴的稳定性并有自动调节压力的技术寿命长可靠性高。
• Z轴采用DSP数字控制器,配步进马达.极大的提高了对机器的可操作性，避免了人员手动站立调节z轴时的麻烦也大大提高了工时效率。

2、技术指标：

型号		DL4030 PC	测量范围(mm)	400×300×200
分辨率（um）		1	测量精度（um）	≤3.0+L/200
		可选0.5
照明光源		LED可编程控制同轴顶光、环形光、底光，激光指示灯
大载荷（kg）		15
机械结构		十字工作台，00级花岗岩大理石底座与立柱
光学测头	标配	MZ 0.7X-4.5X（定格定倍）
	选配	NAVITAR 12X自动变焦远心镜头
接触测头	选配	英国RENISHAW 的MCP测头
摄像机	标配	130万像素高精度的COMS黑色和彩色双模块摄像机
	选配	美国TEO/日本SONY等工业摄像机
运动控制选配件		美国四轴运动控制卡，伺服马达/混合式技术静音步进马达
		台湾上银HIWIN导轨和丝杆/设计的无牙光杆传动结构。
精度保证环境		温度：20±2℃     温度变化：1℃/小时 工件重量≤15KG   镜头倍数≥3X



注：1.PC为手动型



  2.本公司有产品说明书参数变动与升级的权力，不再事先通知。

二维光学测量机以的精密光栅测量系统结合计算机辅助误差修正软件确保了测量的高精度。的图象处理及多样化的自动寻边采点功能取代了目视瞄准手工记数的传统测量方式，极大的提高了工作效率并从根本上消除了人为误差。7种不同的瞄准方式给用户提供了更多的选择。编程及自学编程功能令同一工件（或同类工件）的批量（或重复）测量更为轻松。



技术指标：







01：测头系统：光学测头： 0.7-4.5X倍连续变倍定格镜 高精度CMOS摄像机.

     1/3”靶面、1280X1024像素

02：性能指标：

            长度计量系统：    密闭式玻璃光栅尺

            分   辨   率：    1um；(可选配0.5UM)

            示  值 误 差：    E≤3＋L/150um（X，Y），

03：光源照明系统：

           LED平行底光源

    环行顶光    多功能高寿命的数字光源控制器
