对夹法兰间承受压力：PN16 bar，适用于公称通径DN40至DN300；PN10 bar，适用于公称通径DN350至DN600
* DN40-DN300
密封环 乙丙橡胶   丁晴橡胶  氟橡胶DN 40 - 1"1/2 V376XE68 V376XN68 V376XV68
DN 50 - 2" V376XE69 V376XN69 V376XV69
DN 65 - 2"1/2 V376XE70* V376XN70* V376XV70
DN 80 - 3" V376XE71* V376XN71* V376XV71
DN 100 - 4" V376XE72 V376XN72 V376XV72
DN 125 - 5" V376XE73* V376XN73* V376XV73
DN 150 - 6" V376XE74 V376XN74 V376XV74
DN 200 - 8" V376XE75 V376XN75 V376XV75
DN 250 - 10" V376XE76* V376XN76* V376XV76

DN 300 - 12" V376XE77 V376XN77 V376XV77

OMAL 欧玛尔卫生级系列阀是针对食品、饮料、医药及电子行业推

在过去的30多年中，凭借着对品质的严格要求和对技术的不断创新，OMAL的执行器和自控阀门已处于欧 洲地位，在执行器和阀门领域成为的代名词，产品广泛应用于世界各地的石油天然气、化工、 冶金、矿业、制药、水处理和污水处理等行业

DA8000E25D0A
欧玛尔执行器DA3840E1600A
欧玛尔执行器DA5760E25D0A
欧玛尔执行器DA8000E25D0A
欧玛尔执行器DAN1440  DAN192N
欧玛尔执行器DA480401S
欧玛尔执行器DA480411S
欧玛尔执行器DA720401S
欧玛尔执行器DA720411S
欧玛尔执行器DA960401S
欧玛尔执行器DA960411S
欧玛尔执行器DA008401S DA015401S DA030401S DA045401S
欧玛尔执行器DA045402S DA060401S DA060402S DA090401S  DA120401S DA180401S DA240401S DA360401S
欧玛尔执行器DA015411S DA030411S DA045411S DA045412S DA060411S

欧玛尔执行器DA060412S DA090411S DA120411S  DA180411S DA240411S DA360411S

DA8000E25D0A意大利OMAL执行器|OMAL代理

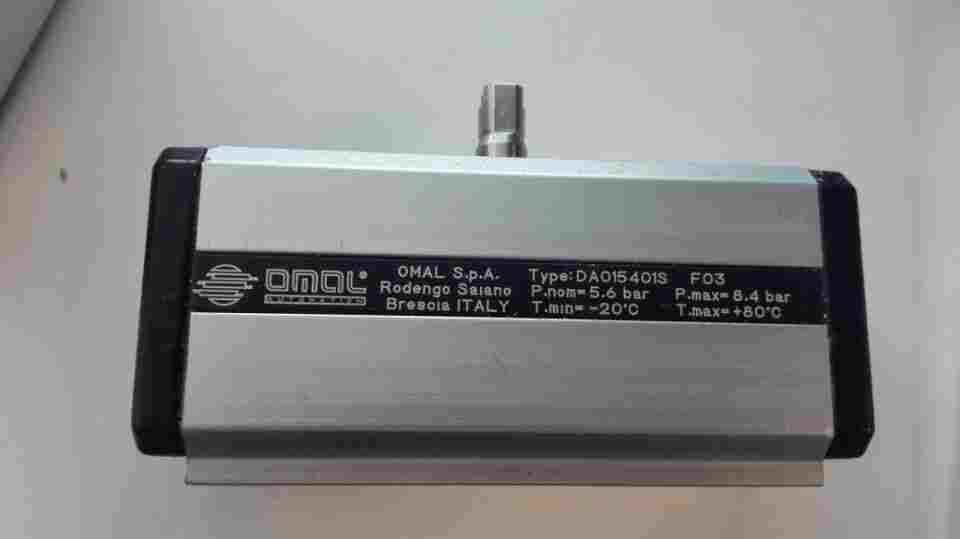

OMAL执行器标准型气动执行器致力于提高节能和安全性，具有快速响应、体积小、OMAL执行器长寿命等特点。OMAL执行器拥有多项技术：碳石墨填充 PTFE（特氟隆）活塞导向点、碳石墨填充 PTFE（特氟隆）活塞密封、自润滑传动销。拨叉式特殊结构，OMAL执行器增大输出力矩，满足球阀、蝶阀启闭时所需更大力矩的要求。运动部件均为强化合金钢，长耐久性（1，000，000 次循环工作测试）。

OMAL执行器技术特点
扭矩：8Nm-8000Nm。
安装法兰：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25。
符合UNI EN 15714 - 3：2009。
OMAL执行器控制阀连接：NAMUR标准。
转角90°。
扭矩：与控制气压成正比。
OMAL执行器符合ATEX指令94/9/EC。
工作条件
工作温度：0℃~ 80℃，-20℃~ 80℃ （干燥空气）。

气源：5.6bar，大8.4bar。

OMAL执行器控制气源：经过滤的压缩空气，无需润滑。
OMAL执行器有润滑情况下，不得使用洗涤剂油润滑或与NBR相溶的润滑油。

OMAL执行器标准型气动执行器致力于提高节能和安全性，具有快速响应、体积小、OMAL执行器长寿命等特点。OMAL执行器拥有多项技术：碳石墨填充 PTFE（特氟隆）活塞导向点、碳石墨填充 PTFE（特氟隆）活塞密封、自润滑传动销。拨叉式特殊结构，OMAL执行器增大输出力矩，满足球阀、蝶阀启闭时所需更大力矩的要求。运动部件均为强化合金钢，长耐久性（1，000，000 次循环工作测试）。

OMAL执行器技术特点
扭矩：8Nm-8000Nm。
安装法兰：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25。
符合UNI EN 15714 - 3：2009。
OMAL执行器控制阀连接：NAMUR标准。
转角90°。
扭矩：与控制气压成正比。
OMAL执行器符合ATEX指令94/9/EC。
工作条件
工作温度：0℃~ 80℃，-20℃~ 80℃ （干燥空气）。
气源：5.6bar，大8.4bar。
OMAL执行器控制气源：经过滤的压缩空气，无需润滑。
OMAL执行器有润滑情况下，不得使用洗涤剂油润滑或与NBR相溶的润滑油。
OMAL蝶阀法兰标准：型号PN 10 - PN 16 - ANSI 150不锈钢： 公称通径从 DN 40 至 DN 300。
OMAL蝶阀型号PN 10： 公称通径从DN 350至DN 600。
体安装要求符合UNI EN593 。
法兰间距规格符合EN 558-1 20系列标准。
执行器连接要求符合ISO 5211 标准（公称通径DN40-DN300）。
密封圈密封等级符合EN 12266-1 A级。
其它组合要求可以在订货时提出。
介质工作温度：乙丙橡胶EPDM -40℃至+135℃；丁晴橡胶NBR -23℃至+82℃；氟橡胶FKM-10℃至+190℃*；
聚四氟乙烯PTFE -25℃至+150℃*
OMAL蝶阀铸铁阀体的工作温度：环境温度为-25°C至+250°C。

出的，其中蝶阀有304、316 等材质可选。
* 可拆卸式结构，结构紧凑、维护方便
* 符合FDA 177.2600 标准
* 操作轻便，启闭无磨擦，适合频繁操作的工况
* 启闭范围0~90 度，具有可调节性，使用多定位手柄可以方便地进行
* 流量控制
* 表面抛光处理
* 脱脂处理
* 可拆卸式密封座设计，多种密封材质可选配
* 对夹结构；结构长度符合EN 558-1 20 系列标准，执行器连接符合ISO5211 标准
* 取得“PED”、DVGW 气体、RINA 、特殊要求的ATEX

V376XV77意大利OMAL蝶阀|OMAL代理

OMAL蝶阀工作原理图找博球
2).安装在保沿管道上的各类手动阀门.于柄均不得向下.

3),阀门安装前必须进行外观检查，阀门的铭牌应符合1,行标准《通111阀门标志》GB 12220的规定。对于工作压力大于:0 MPa及在主干管上起到切断作用的阀门.安装前应进行强度和严密性能试验，合格后方准使ill.强度试验时.试验压力为公称压力的1.5倍，持续时间不少于5min.间门壳体、填料应无渗如为合格。严密性试验时，试脸压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求。以阀游密封面无渗All为合格。
