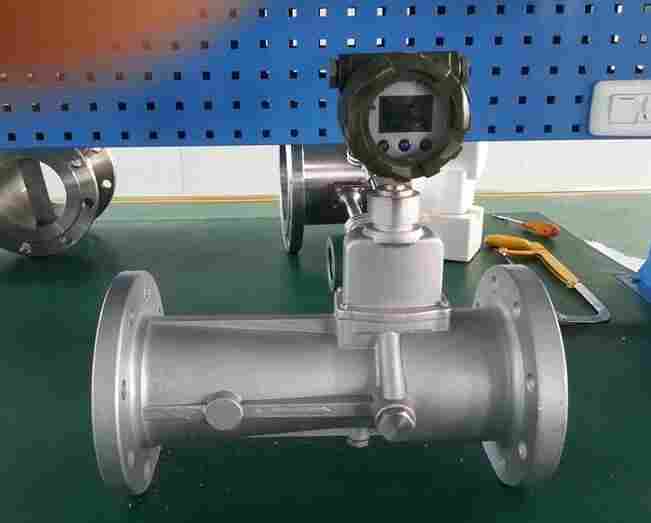

智能旋进旋涡气体流量计

金湖海联仪表有限公司电话：,黄经理，qq:260956482

一、智能旋进旋涡气体流量计原理简介

1智能旋进旋涡气体流量计工作原理

当流体通过螺旋形导流叶片组成的旋涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。

2流量计结构（见图1）

二、智能旋进旋涡气体流量计性能特点

1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用信号处理放大器和的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有的稳定性。

4．特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

三、智能旋进旋涡气体流量计技术参数

1.流量计规格、性能指标

型号规格	公称通径	流量范围	仪表系数	压力等级	准确度	备注
型号规格	DN(mm）	（m³/h）	（m³）-1	（Mpa）	（级）	备注
HLUX-25	25	2.5～30	240000	1.6；2.5；4.0	1.5	PN≤1.6MPa为铝合金外壳；PN≤4.0MPa为铸钢或不锈钢外壳；PN＞4.0MPa为特殊规格；请在订货时注明
HLUX-32	32	4.5～60	90000
HLUX-50	50	10～150	24000
HLUX-80	80	28～400	4800
HLUX-100	100	50～800	2800
HLUX-150	150	150～2250	680
HLUX-200	200	360～3600	210

注：a.表中所列的流量范围为产品出厂时的流量范围（常温、常压下介质为空气P=1.205Kg/m3）；

b.随着压力的增大，流量范围也随之扩大。

2.标准状态情况；P=101.325kPa，T=293.15K

3.使用条件：

环境温度：-30~+60℃

介质温度：-20~+80℃

相对温度：5%~95%

大气压力：86kPa~106kPa

4.电气性能指标

工作电源：外电源：+24VDC

内电源：3.6V锂电池

整机耗能：外电源，<1W

内电源，<0.3mW，锂电池可用二年以上。

输出方式：频率信号

4~20mA电流信号:对应流量0~Qmax,20mA对应流量

可由用户自己设定。

RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。

5.防爆标志：Exd Ⅱ BT4

6.防护等级：IP65

四、智能旋进旋涡气体流量计产品选型

型号									说明
HLUX- □ - □ - □ - □ - □ - □ - □ - □									说明
公称通经	DN25								25mm, 2.5-30 m3/h
	DN32								32mm, 4.5-60 m3/h
	DN50								50mm, 10-150 m3/h
	DN80								80mm, 28-400 m3/h
	DN100								100mm, 50-800 m3/h
	DN150								150mm, 150-2250 m3/h
	DN200								200mm, 360-3600 m3/h
类型		N							无温压补偿
类型		Y							有温压补偿
输出类型			F1						电池供电/无输出
			F2						现场显示/4-20mA输出（二线制）
			F3						现场显示/脉冲输出
			F4						现场显示/RS485通讯协议
精度等级				E1					1.0级
精度等级				E2					1.5级
温度					T				常温
压力等级						P1			1.6Mpa
						P2			2.5Mpa
						P3			4.0Mpa
供电方式							D1		内部3.6V供电
							D2		DC24V供电
							D3		DC12V供电
材质								B1	不锈钢
材质								B2	铝合金
