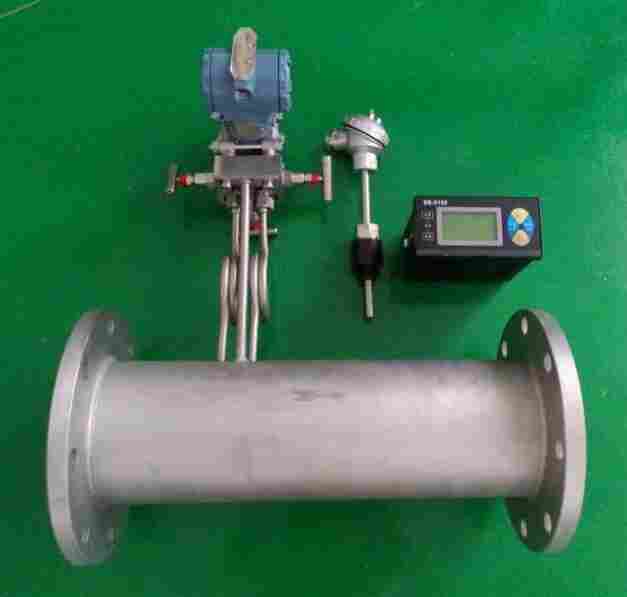

一、一体化V锥流量计价格原理简介
V锥流量计是一种差压式流量仪表，其理论基于封闭管道中能量相互转化的伯努得定理，在稳定流量的情况下，管道中的流速与差压的开方成正比。在V锥体的前后产生差压 △P，此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力P1，而低压（负压）则是在内锥体朝向下游端面，V锥中心轴处所开取压孔处压力P2，如右图所示。
流量公式：△P=P1-P2
β=
Q=K·E
式中：β-直径比，
D-管道内径，mm；
d-锥体外径，mm；
Q-流量m/h3
k-流出系数，无量纲，因不同流量计而异，
E-气体膨胀系数，无量纲，在非压缩应用时E=1
△P-差压Pa
ρ-流体密度kg/m3
二、一体化V锥流量计价格技术参数
|
准确度 |
±0.5%（差压流量变送器准确度应高于±0.2%） |
|||
|
（β：0.45～0.85，当β＜0.55，量程比4：1时准确度≤0.30% |
||||
|
重复性 |
±0.1% |
|||
|
工作压力 |
≤16MPa, 大≤32MPa |
|||
|
工作温度 |
-40～550℃ |
|||
|
环境温度 |
-40～65℃ |
|||
|
安装直管段要求 |
前0-3D直管段、后0-1D直管段 |
|||
|
量程比宽 |
通常为10：1，选择合适的参数可达到50：1 |
|||
|
压损小 |
同样的β值，压损是孔板1/3～1/5 |
|||
|
适用介质 |
气体 |
煤气：焦炉煤气、高炉煤气、城市煤气 |
||
|
天然气:包括含湿量5%以上的天然气 |
||||
|
各种碳氢化合物气体：烷烃类、烯烃类等气体 |
||||
|
各种气体制造：氢、氦、氩、氧、氮气等 |
||||
|
腐蚀性气体：湿的氯化物气体等 |
||||
|
空气：包括含水、含尘埃的空气、压缩空气等 |
||||
|
烟道气：各种锅炉、加热炉排放的烟道气 |
||||
|
蒸汽 |
饱和蒸气 |
过热蒸汽 |
||
|
液体 |
油类：原油、燃料油、含水乳化油、柴油等 |
|||
|
水：原水、饮用水、生产水、污水等 |
||||
|
各种水溶液：酸、碱、盐水溶液等 |
||||
|
有机物化学品：甲醇、乙醇、二甲苯等 |
||||
|
特殊流体 |
油+HC气+沙 |
|||
|
加气的水：H2O+N2+空气：H2O+CO2等 |
||||
|

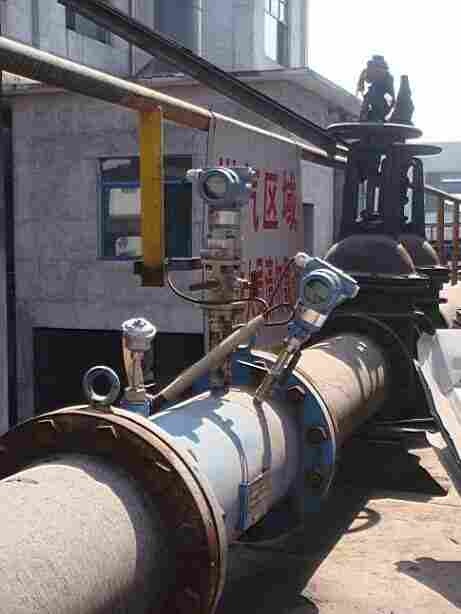

V锥流量计传感器广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流体的流量测量 |
||||
安装尺寸
公称通径
L
C
公称通径
L
C
D
(mm)
D
(mm)
DN15
150
M12×1.25
DN250
650
M20×1.5
DN20
150
M12×1.25
DN300
700
M20×1.5
DN25
150
M12×1.25
DN350
900
M20×1.5
DN32
165
M12×1.25
DN400
1050
M20×1.5
DN40
200
M12×1.25
DN450
1150
M20×1.5
DN50
250
M20×1.5
DN500
1260
M20×1.5
DN65
275
M20×1.5
DN600
1380
M20×1.5
DN80
300
M20×1.5
DN700
1500
M20×1.5
DN100
350
M20×1.5
DN800
1600
M20×1.5
DN125
400
M20×1.5
DN900
1750
M20×1.5
DN150
450
M20×1.5
DN1000
1850
M20×1.5
DN175
500
M20×1.5
DN1200
2000
M20×1.5
DN200
550
M20×1.5
DN1400
2200
M20×1.5
DN225
600
M20×1.5
DN1600
2500
M20×1.5
法兰尺寸按JB/T81-94、JB/T82.1-94、JB/T82.2-94标准执行
