产品介绍：

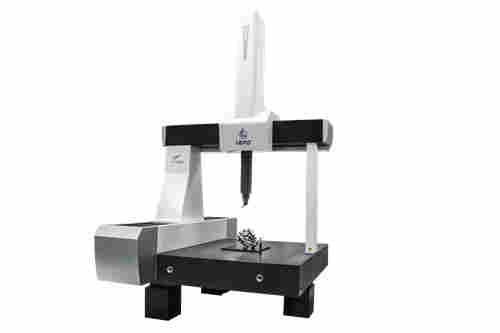

EXPERT系列作为全新一代的三坐标测量机，集高精度与良好的环境适应性于一身，适用于从中小量程到大量程的广泛测量范围，其经典的移动桥结构拥有开阔的上下料空间，自适应金属摩擦传动系统有效提升测量机动态性能，特别适合于扫描测量系统的应用。
机型特点
1、三轴均采用精心设计的矩形导轨，矩形导轨误差修正模型简单实用，是高精度测量机常见的导轨形式。
2、三轴均采用四面环抱式空气轴承布局设计，并使用高气膜刚性的预压紧空气轴承。四面环抱布局相比其他布局，每个空气轴承的预压紧力可以做到单独控制互不干扰，确保每个空气轴承都工作在理想的状态。
3、长轴采用目前业界*的理想的三坐标传动系统—金属摩擦传动。金属摩擦相比常见的同步带、齿轮齿条等齿形传动，完全消除了齿形效应，传动更加平稳，也有效消除了同步带弹性伸缩带来的机器震荡，有效提高了测量机的传动刚性，从而达到更好的启停和定位能力，是高精度扫描测量的理想选择。
4、测量机主副立柱都采用双层设计，有效降低了外界温度变化或是空调送风系统对测量机精度的影响，使测量机具有更强的环境适应能力。
5、全新的测量机底座设计，完全兼容高效被动式隔振系统或是主动式空气隔振系统，满足强震源厂房和在线测量的使用需求。
技术参数
| 参数及配置表 | |||||||||||
| 型号 | EXPERT | 1087 | 1287 | 1587 | 12108 | 15108 | 22108 | 30108 | 151210 | 221210 | 301210 |
|
测量范围 （mm） |
X轴 | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| Y轴 | 1000 | 1200 | 1500 | 1200 | 0 | 0 | |||||
| Z轴 | 700 | 700 | 700 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |
|
外形尺寸 （mm） |
长L | 1920 | 2180 | 2480 | 2180 | 2480 | 3380 | 4180 | 2480 | 3380 | 4180 |
| 宽W | 3 | 1883 | 1883 | 1883 | 1883 | 2083 | 2083 | 2083 | |||
| 高H | 3050 | 3050 | 3050 | 3210 | 3210 | 3210 | 3210 | 3560 | 3560 | 3560 | |
| MPEE |
（μm） L:mm |
1.5+L/300 2.3+L/300 |
1.9+L/300 2.7+L/300 |
2.3+L/300 3.1+L/300 |
|||||||
| 供气压力 | (MPa) | 0.6～0.8 | |||||||||
| ******承重 | kg | 1000 | 1000 | 1000 | 1500 | 1600 | 1800 | 2000 | 2000 | 2200 | 2400 |
| 仪器重量 | kg | 0 | 2900 | 3300 | 4300 | 5500 | 4600 | 6000 | 7500 | ||
