1.概述
随着我国国民经济的发展，建筑物采用釉面陶瓷墙砖、瓷质砖、陶瓷劈离砖、陶瓷锦砖、玻璃马赛克等（统称为饰面砖）作为饰面材料的工程越来越多，由于饰面砖的施工质量缺少必要的检验方法，建筑物外墙饰面砖因粘结强度问题造成脱落，伤人及财产损失的事故时有发生。因此，建筑物外墙饰面砖的粘结强度关系到人民生命财产的安全。
为了加强饰面砖粘结质量的控制，保证工程质量。人民建设部于一九九七年颁布了强制性行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）和《外墙外保温工程技术规程》（JGJ 144—2004），并于一九九七年十月一日和二OO五年三月一日分别施行。已报批的人民行业标准《外墙饰面砖工程施工及验收规程》中，外墙饰面砖的砖粘结强度必须按照《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）的要求进行检验，并将检验结果作为工程验收的资料。
XH-6000N智能型高精度粘结（抗拉）强度检测仪，是北京天地星火科技发展有限公司依据人民行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）和《外墙外保温工程技术规程》（JGJ 144—2004）专为检测饰面砖和外墙外保温材料的粘结强度而研制的。根据《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）的要求，标准块的规格为95mm×45mm和40mm×40mm两种，外墙外保温为40mm×40mm和100mm×100mm两种，它们在满足合格要求时的小拉力为0.64kN、大拉力为2.56kN。检测仪在研制时针对饰面砖的粘结强度低和粘结力小的特点，将大拉力设计为6.00kN，以确保各种粘结力时的检测精度。手动油泵与穿心式千斤顶连为一体，结构紧凑，经久耐用，可以连续均匀加荷，采用数字显示系统显示粘结力值，该系统可以自动准确地记录粘结力峰值并给予保持，整机重量约3千克。每台仪器出厂前均由计量单位测试合格。仪器免费保修三年。
XH-6000N智能型高精度粘结（抗拉）强度检测仪是体积大、结构繁杂、操作不便型检测仪的理想替代产品，已在许多施工单位、工程质量检验中心（站）及监理单位等得到广泛应用，深受广大工程技术人员的欢迎。
2.主要技术参数
检测仪大拔出力 0-6 KN / 0-3.75MPa
数显分辨率 0.001KN / 0.001MPa
活塞行程 10 mm
示值误差 ≤±2%F.S
质量（整机） 3Kg
3.结构特征及工作原理
XH-6000N智能型高精度粘结（抗拉）强度检测仪由主机和智能数显压力表组成，主机和智能数显压力表结构如下图。
图 1
1.手柄 2.活塞架 3.工作油泵 4.主体 5.拉力杆 6.螺母 7.万向接头
8.标准块 9.传感器 10.智能数显压力表 11.传感器接口 12.传感器连接线
仪器同时配有规格为95mm×45mm和40mm×40mm的标准块各一组，每组三个。若外墙外保温需再配100mm×100mm五块（一组）
检测仪工作原理
如图1所示，转动摇把，推动泵体内活塞移动，液压油经油管压入四通接头，一路与压力传感器相通，另一路进入千斤顶推动活塞上升，带动螺母及拉杆对标准块施加拉力。随着手柄的转动，对标准块的拉力逐渐增大，当饰面砖剥离时，油压迅速降低回零。由于传感器所受的压力与千斤顶内的压力相等，所以通过传感器与数显电路组成测力装置，将对应压力值显示出来。在饰面砖剥离瞬间，电路将大油压记录下来。
4.智能压力数值显示器参数
(1) 智能压力数值显示器的工作原理及使用方法
XH系列智能压力数值显示器主要由压力传感器和测量显示电路组成，通过数据连接线连接。压力传感器受力产生电压信号，通过20位A/D转换器转换成数字信号，经单片机处理后由液晶显示器显示压力值。
智能压力数值显示器的面板如下图所示
(2) 按键功能说明
：按下背光打开/关闭；长按4S为试块选择，兆帕值显示。
：存储当前测量值；状态下为折线选择功能键。
：测量状态下有峰值保持功能；在设置状态下为上翻功能键。
：存储数值查询功能；在设置状态下为左移功能键。
：在测量状态下有显示数值清零功能；在设置状态下为下翻功能键。
：按下此键可开启/关闭仪表电源；长按9S进入状态。
5.智能压力数值显示器使用方法
将智能压力数值显示器的传感器连接线接到主机的传感器接口上，把接头上的紧固圈拧紧。
5.1力值测定
按下键后仪表显示开机画面（如下图）

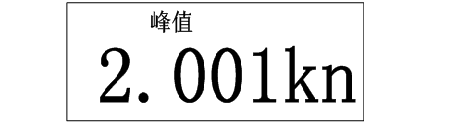

先按下键仪表进入峰值测量状态，再按键将仪表显示数值清零后开始加压，大值将随时保持，使您方便读数。（如下图）
测量完成后按键选择保存，仪表将自动保存此次测量结果。此仪表可以存储50条数据，方便用户更有效的储存、保护数据。
5.2数据查询

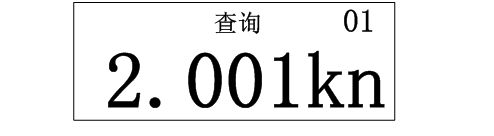

按键查询存储数据，通过上翻功能键和下翻功能键查看上一条或下一条数据。
查看完毕后再按 键返回测量状态
6.功能与参数设置
按 4S后仪表进入设置状态。
F1—强度测量40×40mm试块
F2—强度测量95×45mm试块
F3—强度测量100×100mm试块
F4—强度测量￠50mm试块
通过键和键可选择测试相应的试块。按键确定退出。兆帕值测量模式如下图。
按键4S后仪表进入设置状态。选择OFF模式后按下返回KN值测量状态。如下图。
