对于频繁发生的电信电缆中断事故，提出了一种电缆故障自动定位系统的设计方案。
系统将电容检测法和电阻检测法相结合，根据定期测得的单位长度电容/电阻值，测算出故障电缆长度。报警形式包括故障点地图输出报警和语音电话报警。实验和应用结果表明，系统结构紧凑、功能齐全、使用简单易学、测量精度高、无误报、成本低。
关键词：嵌入式自动定位电讯电缆报警
随着现代电信事业的发展，常常由于自然灾害或人为因素发生电缆中断事帮[1]。传统的电缆监测设备[2-3]存在测量速度慢、信号处理手段落后、报警方式单一、有虚报漏报现象、用户接口不友好、使用不便、不能对机房环境进行监测、不能输出故障地图等严重弊端，因此急需一种的适用电缆维护需要的电缆故障自动定位系统，以提高电缆维护的自动化水平。
系统组成框图如图1所示，由放置于各支局的电缆监控装置和放置于省或市局监控中心的计算机组成两级结构，并通过调制解调器和电话网将它们联接起来，进行报警信息的数据通信。监控中心计算机通过调制解调器和电话网络接收报警数据，完成故障电缆的电子地图定位、打印、报警和数据存档等工作；电缆监控装置以嵌入式处理器芯片Atmega138[4]为系统的控制核心，采用交流在线切换供电方式，完成实时监测、电话语音处理、人机交互和数据通讯等工作，并且还可以通过电话机进行参数查询与修改。
一种以同轴电缆为媒介的二总线传输技术，在传输多路高频调制的音视频信号同时，可以传输低频信号如定压广播、电话、交直流电源、现场总线信号（RS485、CAN）。一根同轴电缆可以传输数百路信号，使很多独立系统合为一个综合系统，大大降低了设备数量和电缆费用和人工费用。
技术介绍
本发明可以在一根同轴电缆上将几十路音视频调制的高频信号和低频信号同时传输，使原有各自独立系统的信号在一根二总线同轴电缆上传输，实现了单根电缆传输数百路信号。实现多路视频、双向音频、双向报警联动、门禁控制信号、现场总线信号共缆传输，形成统一的智能化的综合系统。
该项技术是在同轴电缆0~1GHz带宽上，传输全频段的低频信号和高频信号。主要原理：
1、采用频分技术利用49.75MHz~860MHz频段，每8MHz带宽传输一路音视频信号，可实时传输100个频道音视频信号，利用时分技术在音频通道上传输多路数据信号。这是成熟的有线电视技术在安防监控系统中的应用。
2、技术是在传输高频频道信号同时，允许低频信号传输，高频信号和低频信号相互不受影响。该技术采用无源器件，传输0~1MHz低频信号。传输信号的种类有RS485、多种现场总线信号如CAN总线信号、120V广播信号、53V电话信号、24V消防总线信号、交直流电源。
3、利用成熟的单片机采用时分控制技术，在低频通道上可以分别传输各种低频信号，信号传输质量与在同轴电缆上直接传输信号基本一致。
产品介绍
前端设备：传输控制设备：音视频调制器、调制控制器；外接输入设备：防盗探测器、火灾探测器、报警拾音器、瓦斯探测器、温度探测器、设备状态等；输出设备：声光警笛、灯光、灭火器、风机、防火卷帘门、广播喇叭、电话等设备；总线控制器：门禁控制器、RS485解码器、CAN总线控制单元、画面处理器等。
终端设备：音视频解调器、低频信号插入器、终端控制器、电脑控制主机；外接设备：广播功放、麦克风、硬盘录像机、音视频监视器、现场总线控制器等设备。
红外控制技术应用
红外遥控技术广泛应用于家用电器，是一种非常成熟的控制技术。该技术已经用于工程设备的控制。用红外控制技术的电视会议中央控制系统已经广泛应用于的视频会议系统。其控制原理是：红外控制器通过电脑软件管理可以学所有遥控器的编码格式，通过电脑编程可以控制遥控器的所有功能，可以分别操作多个遥控设备。红外控制器通过连线方式直接将红外灯固定在设备的红外接收窗口处，通过电脑稳定可靠地控制设备。
红外控制器技术应用：
视频会议系统可以控制投影仪、显示屏、DVD、录像机等设备。
电视墙红外控制器可以将录像机和矩阵控制功能于一体。
在列车音视频综合系统，可以控制节目源的选择，可以远程控制车厢闭路电视开启、选台
耐火云母带简称云母带，是一种耐火绝缘材料。
按用途可分为：电机用耐火云母带、耐火电缆用耐火云母带。
按结构分为：双面带、单面带、三合一带、双膜带、单膜带等。
按云母又可分为：合成云母带、金云母带、白云母带。
常温性能：合成云母带好、白云母带次之、金云母带较差． 高温下绝缘性能：合成云母带好、金云母带次之、白云母带较差．
耐高温性能：合成云母带氟金云母带，不含结晶水，熔点1375℃，安全裕度大，耐高温性能好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差。
耐火电缆用耐火云母带是一种高性能的云母绝缘制品，具有优良的耐高温性能和耐燃烧性能。粉云母带常态时具有良好的柔软性，适用于各种耐火电缆中主要耐火绝缘层。在遇明火燃烧时基本不存在有害烟雾的挥发，所以该产品用于电缆不但有效，而且很安全。
１合成云母耐火云母带
合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃）
合成耐火云母带耐温大于1000℃，厚度范围在0.08～0.15mm，大供应宽度920mm。
A.双面合成耐火云母带：以合成云母纸为基材，用玻纤布作双面补强材料，用硅树脂粘合剂粘合，是制造耐火型电线电缆理想的材料。耐火性能好，重点工程使用。
B.单面合成耐火云母带：以合成云母纸为基材，用玻纤布作单面补强材料，是制造耐火型电线电缆理想的材料。耐火性能好，重点工程使用。
2 金云母耐火云母带
金云母耐火云母带具有良好的耐火性、耐酸碱性和抗电晕、抗辐射的特性,且有很好柔软性及拉伸强度,适合于高速缠绕。耐火实验表明：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min小时不发生击穿。
金云母玻纤耐火带被广泛应用于高层建筑、地下铁道、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。由于其价格低廉，是做耐火线缆的材料。
A.双面金云母耐火云母带：以金云母纸为基材，用玻纤布作双面补强材料，主要用于耐火电缆的芯线与外皮之间做耐火绝缘层。耐火性能较好，普通工程使用。
B.单面金云母耐火云母带：以金云母纸为基材，用玻纤布作单面补强材料，主要用于耐火电缆做耐火绝缘层。耐火性能较好，普通工程使用。
C.三合一金云母耐火云母带：以金云母纸为基材，用玻纤布和无碳性薄膜作单面补强材料，主要用于耐火电缆做耐火绝缘层。耐火性能较好，普通工程使用。
D.双膜金云母带：以金云母纸为基材，用塑料薄膜作双面补强，主要用于电机绝缘层。耐火性能差，耐火电缆严禁使用。
E.单膜金云母带：以金云母纸为基材，用塑料薄膜作单面补强，主要用于电机绝缘层。耐火性能差，耐火电缆严禁使用。
电缆行业中常用的电缆塑料都有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等。下边笔者给大家介绍几个常用的。
聚乙烯是目前应用广、用量大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前好的电绝缘材料。但由于其工作温度低，所以主要用作通信电缆的绝缘。中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。但是，聚乙烯有大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。
交联聚乙烯是利用低密度聚乙烯加入交联剂而形成的一种优良的热固型绝缘材料。它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆好的绝缘材料。
由于加入交联剂不同，所以形成了不同的交联工艺。目前用得多的化学交联、温水交联、和辐照交联三种。化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV及以下）。
交联聚乙烯的绝缘性能与其纯净度有密切的关系。35KV以上的高压及高压电缆的绝缘须采用净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。
应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。因此，聚乙烯和交联聚乙烯作高压及高压电缆的绝缘时，在其加工、储运及绝缘挤制过程中特别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。
与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个大优点就是工作温度提高了 20℃，从而提高了电缆的安全性和降低了电缆的投入成本。例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带男篮铜导体截面积只需要70mm2就足够了。可见交联聚乙烯绝缘电缆的优点是多么的显着。
聚氯乙烯具有良好的物理力学性能和优异的工艺性能，是20世纪用量多的塑料，也是低压电线电缆的主要绝缘材料和护套材料。但进入21世纪，聚氯乙烯在电缆市场中将逐渐萎缩甚至淡出。其原因有两个方面。一方面是人们的安全意识提高了，希望采用无卤材料，于是许多无卤材料应运而生，毫无疑问它将成为21世纪电缆界的新宠而挤占市场。另一方面是因聚氯乙烯有五个弱点：一是密度大，约为交联聚乙烯的1.5倍，且绝缘成本高；二是工作温度低；三是介质损耗高，比交联聚乙烯高一百多倍；四是耐寒性差（-15度就变脆）；五是燃烧时有毒气（HCL）放出。近年来开发的交联聚氯乙烯力学性能、电热性能、绝缘电阻大幅度提高，一些小截面电缆利用辐照工艺进入市场，在设备装置用电线、高压引接线、汽车电线及建筑布线方面有所应用，但其有卤的缺点是无法改变的。
氟塑料因工作温度高，介质小，又有绝缘性、耐候性、耐酸碱性、耐油性、阻燃性好等诸多优点，在电线电缆中应用日益广泛。其中尤以聚全氟乙丙烯因工艺性好而备受欢迎。但其价格昂贵，用户只得三思而行。
低烟无卤聚烯烃是20世纪未发展起来的电缆护套材料，他大的优点就是具有阻燃性，且燃烧时烟雾小、无毒气，在重要的公共建筑中得到日益广泛应用。
结：通过比较并且长期的使用当中，电缆生产厂商都会结出一些大家还不知道的知识，通过经验结，相信电缆行业的未来将是更加璀璨的。
详细信息

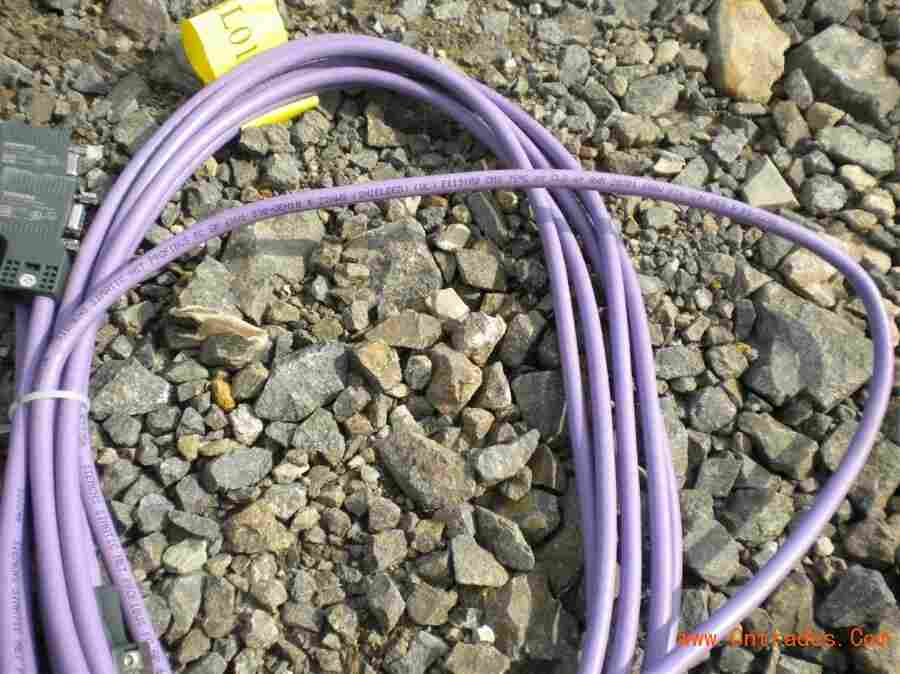

PROFIBUS，是一种国际化、开放式、不依赖于设备生产商的现场总线标准。PROFIBUS传送速度可在 9.6kbaud~12Mbaud范围内选择且当总线系统启动时，所有连接到总线上的装置应该被设成相同的速度。广泛适用于制造业自动化、流程工业自动化和楼宇、交通电力等其他领域自动化。PROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。
Profibus作为业界应用广泛的现场总线技术，除具有一般总线的优点外还有自身的特点，具体表现如下：
（1）大传输信息长度为255B，大数据长度为244B，典型长度为120B。
（2）网络拓扑为线型、树型或总线型，两端带有有源的总线终端电阻。
（3）传输速率取决于网络拓扑和总线长度，从9.6Kb/s到12Mb/s不等。
（4）站点数取决于信号特性，如对屏蔽双绞线，每段为32个站点（无转发器），多127个站点带转发器。
（5）传输介质为屏蔽/非屏蔽双绞线或光纤。
（6）当用双绞线时，传输距离长可达9.6km，用光纤时，大传输长度为90km。
（7）传输技术为DP和FMS的RS-485传输、PA的IEC1158-2传输和光纤传输。
（8）采用单一的总线方位协议，包括主站之间的令牌传递与从站之间的主从方式。
（9）数据传输服务包括循环和非循环两类。
