测量dn125污水流量计

我公司采用技术研制、开发与生产的流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制，配套完整的流量检测系统。为适应测量现场的需求，

型号	指标
公称口径:	10mm到1200mm,
电极材质:	Mo2Ti,Hc,Hb,Ta,Pt
精度等级:	±0.5%,±1.0%(按口径分)
内衬材料:	聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶
电极形式:	固定式、式、可拆卸式
介质电导率:	正常测量不低于5μs/cm
流速范围:	0.2～11m/s可选
介质温度:	-25℃～180℃
额定压力:	0.25Mpa-32Mpa
连接法兰:	按国标GB9115-88（DIN2051，BS4504）
法兰材质:	碳钢、不锈钢
外壳材质:	碳钢、不锈钢
输出信号:	4-20mA电流、0-1kHz频率、RS485
电缆接口:	PG10
防护等级:	传感器：IP65、IP67、IP68
等级:	Exmdib DIIBT4
安装型式:	一体型／分体型
电源电压:	185VAC-265VAC，18VDC-36VDC
功耗:	≤15W



 测量污水流量计 测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。 测量污水流量计 主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。 测量污水流量计 广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

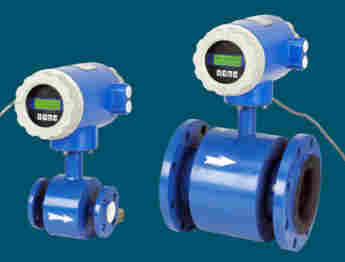

一体式智能流量计

传感器感应电压信号与平均流速呈线性关系，因此测量精度高。一体式智能电磁流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。一体式智能电磁流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。





 测量污水流量计 产品特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

２、测量管内无阻碍流动部件，无压损，直管段要求较低；

３、系列公称通径DN6～DN3000。传感器衬里和电极材料有多种选择；

４、测量污水流量计转换器采用新颖励磁方式，功耗低、零点稳定、度高。流量范围度可达1500：1；

５、转换器可与传感器组成一体型或分离型；

６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

７、 为双向测量系统，内装三个积算器：正向量、反向量及差值量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

1、 公称通径（mm）：管道式四氟衬里：DN10～DN1200；管道式橡胶衬里：DN40～DN1200；

2、流动方向：正，反，净流量；

3、量程比：150：1；

4、测量污水流量计重复性误差：测量值的±0.1%；

5、精度等级：管道式：0.5级，1.0级；

6、  被测介质温度：普通橡胶衬里：－20～＋60℃；高温橡胶衬里：－20～＋90℃；聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃；

7、测量污水流量计额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；

8、 流速范围：0.1－15m/s；

9、电导率范围：被测流体电导率≥5μs/cm；

10、电流输出：0～10mA：0～1.5kΩ；4～20mA：0～750 kΩ；

11、  数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极大电流为250mA；

12、供电电源：AC220V、DC24V或3.6V电池；

13、要求直管段长度：上游≥5DN，下游≥2DN；

14、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定；

15、 防爆等级：mdIIBT4；

16、防护等级：IP65，特殊订制高可达IP68；

17、环境温度：－25～＋60℃；

18、相对温度：5%～95%；

19、  消耗功率：小于20W；



测量污水流量计如何正确选型：

仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
1.被测流体成份
2.大流量、小流量
3.高工作压力
4.高温度、低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
 大流量和小流量必须符合下表中的数

实际高工作压力必须小于流量计的额定工作压力。
高工作温度和低温度必须符合流量计规定的温度要求。
确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少过7m/s，过10m/s则更为罕见。

的正确接线

①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样

②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

④测量污水流量计 励磁电缆和转换器之间的连接用接线完成，转换器和外部的连接同一体型电磁流量计。



十二、安装环境的选择：

为了使变送器工作稳定，在选择安装环境时应注意以下几方面的要求：

1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。

2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。

4、选择便于维修，活动方便的地方。

5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。





十三、对直管段安装要求：

传感器对安装点的上下游直管段有一定的要求，否则会影响测量精度。

1、若传感器安装点的上游有渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

2、若传感器安装点的上游有渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

3、若传感器安装点的上游有90°弯头或下形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

4、若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

5、若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。

6、流量调节阀或压力调节阀尽量安装在传感器的下游5D以外，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。

特别注意

1、传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，非常容易对传感器造成性损坏。

2、传感器尽量避免在架空的非常长的管道上安装传感器，这样时间一长，由于传感器的下垂非常容易造成传感器与法兰间的密封泄漏，若不得已安装时，必须在传感器的上下游2D处分别设置管道紧固装置。







十四、安装注意事项：



1、传感器应垂直安装，并且流体自下而上流动，以满足固、液两项处于混合的状态。原因是如介质中有固体物（泥沙、小石子颗粒等）容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动，会造成流量计输出的来回摆动；挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。

2、防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门，若流体的温度高于气温．冷却后收缩，使管内压力有形成负压的危险。负压造成衬里与金属导管剥离，引起电极泄漏。

3、在流量计附近加负压防止阀，打开阀门接通大气压，以防止在传感器内产生负压。流量计下游接有垂直管道时，若用流量传感器上游阀门来关闭或调节流量，传感器测量管内将形成负压。为了防止负压，需加背压或使用下游阀门来调节和关闭流量。

4、适当的维护空间，大口径流量计往往安装在仪表井内，为了管道安装、接线、检查和维护的方便，需要留有适当的空间。为了观测、接线和维护的方便，仪表安装应距地面有一定的高度，以便于清洗、安装。



十五、故障排除：

在运行中会由于各种故障的发生会造成测量不准的现象，一般在运行中电磁流量计产生的故障大概可分为两类。一类为流量计本身故障，元器件损坏引发的故障；一类为外界条件的改变引起的故障，例如输出不稳定、流动无数次、误差过大等。下面介绍几种简单的故障排除办法：

a、输出不稳定：1.流场不稳；2.通过传感器的液体中含有气体、大固体块；3.电气连接虚接；4.接地不良；5.电极渗漏 解决方法：1.改造管道、或增加安装假传感器；2.正常现象；3.检查接线，接好线；4.接好地线；5.修理传感器。

b、液体流动无输出：1.与转换器之间的信号传输电缆两芯线接反；2.电源未接或接触不良；3.传感器仪表管道、外壳、端面有渗漏。解决办法：1.倒线头；2.接好电源、保持接触良好；3.修理传感器。

c、液体不流动有输出：1.与转换器之间信号传输电缆连接有断路；2.信号电缆到电极连接断路；3.电极表面沾污或沉积绝缘层；4.接地不良或断路。 解决方法：1.接好电缆线；2.打开传感器、重新接上；3.擦洗电极表面；4.接好地线。

d、误差过大：1.零点过高；2.未完全充满液体；3.供电电源畸变过大；4.接地不良。 解决方法：1.重新调整零点；2.改善管道条件，传感器始终充满液体；3.改善供电电源条件，符合正常工作条件；4.接好地线。



十六、如何正确选型：

仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。

1、收集数据：

①被测流体成份

②大流量、小流量

③高工作压力

④高温度、低温度

2、量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。





 设计选用及订货须知：



1、根据测量流体介质，正确选用该流量计。

2、被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。

3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。

4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。



售后服务：

◆经我公司所销售的各类产品，确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的技术支持。

◆我公司所提供的产品在一年内如出现产品质量问题（易损件或辅件除外）一律负责免费维修，并免费提供技术支持及需方的员工技能培训。

◆因我公司所提供的产品出现质量问题，经我公司技术部门核实,公司将派遣的技术人员赶赴现场处理问题至客户满意（国内72小时，江、浙、沪48小时内到达现场）,技术支持在6小时内响应。



公司坚持“科技、创新、质量、服务”的发展方针，继续秉承“打造产业航母、贡献民族经济”的宗旨，在今后的发展中，将继续致力于建设，不断培育新的经济增长点，把 建设为国际企业。



本公司将以的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌.

测量污水流量计交货、验收服务

1．  交货前2天通知客户，建议客户安排货物验收人员，有条件的确定一处仓库。

2．  货到现场我们将派人员到货物堆放场地，指导卸货，确保货物完整、安全、正确的卸到堆放场地。

3 .  开箱验收，我们将认真清点货物数量、确保产品型号、数量与合同签定产品型号数量一致，若有疏漏及时采取补救措施，客户验收人员确认装箱单资料的完整性及目测产品外观质量，若及时处理，直到客户满意为止。
