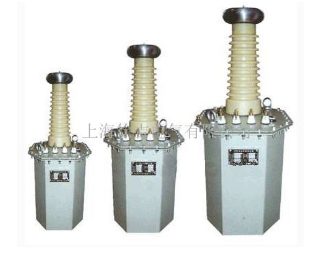

GH-TDM交直流高压试验变压器产品介绍

GH-TDM交直流高压试验变压器是上海徐吉电气有限公司生产销售GH-TDM交直流高压试验变压器，GH-TDM轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种产品。轻型交直流高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备

GH-TDM交直流高压试验变压器详细介绍

本目录是上海徐吉电气有限公司为您精心提供

产品别称：

交直流高压试验变压器，试验变压器

产品特点：

1、体积小
2、重量轻
3、结构紧凑
4、功能齐全
5、使用方便

技术参数：

型号	容量	高压电压（KV）		高压电流（mA）		低压输入		变比	温升℃
型号	(KVA)	AC	DC	AC	DC	电压 (V）	电流（A）	高/仪	30 分钟
GH-TDM-1.5/50	1.5	50	70	30	15	200	7.5	500	10
GH-TDM-3/50	3	50	70	60	15	200	15	500	10
GH-TDM-5/50	5	50	70	100	15	200	25	500	10
GH-TDM-10/50	10	50	70	200	50	200	50	500	10
GH-TDM-20/50	20	50	70	400	100	400	50	500	10
GH-TDM-30/50	30	50	70	600	100	400	75	500	10
GH-TDM-40/50	40	50	70	800	105	400	100	500	10
GH-TDM-50/50	50	50	70	1000	100	400	125	500	10
GH-TDM-10/100	10	100	140	100	50	200	50	1000	10
GH-TDM-20/100	20	100	140	200	100	400	50	1000	10
GH-TDM-30/100	30	100	140	300	100	400	75	1000	10
GH-TDM-40/100	40	100	140	400	100	400	100	1000	10
GH-TDM-50/100	50	100	140	500	100	400	125	1000	10
GH-TDM-20/150	20	150	210	133	100	400	50	1500	10
GH-TDM-30/150	30	150	210	200	100	400	75	1500	10
GH-TDM-40/150	40	150	210	267	100	400	100	1500	10
GH-TDM-50/150	50	150	210	333	100	400	125	1500	10
GH-TDM-100/150	100	150	210	667	150	400	250	1500	10

注：本系列产品中有200V的串级抽头，可二台或三台串级成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高电压。并可根据用户需要在高压绕组中抽出5 – 15KV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。
