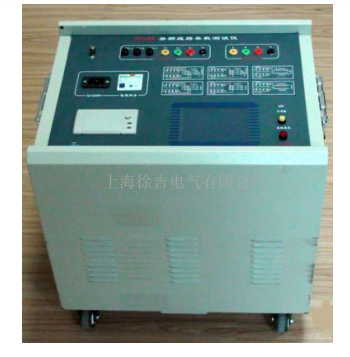

GH-7008异频线路参数测试仪产品介绍

GH-7008异频线路参数测试仪是上海徐吉电气有限公司生产销售GH-7008异频线路参数测试仪，主要功能用途:GH-7008异频线路参数测试仪是解决现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。液晶触摸显示屏功能：异频线路参数测试仪大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；

GH-7008异频线路参数测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

USB接口功能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；
    紧急停止按键功能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用安全；
    工作原理：采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。
    发展史:随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

产品别称：

异频线路参数测试仪,输电线路异频线路参数测试仪,异频架空线路参数测试仪,异频电缆线路参数测试仪

产品特点：

1、一体化结构，体积小、重量轻
仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积*小、重量*轻的；为试验提供了一种*简单便捷的试验手段。
2、接入电源简单方便
仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。
3、强的抗感应电压能力
仪器内部采用的抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。
4、变频技术、测量
抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
5、DSP高速处理器
快速，仪器内部采用的DSP快速数字信号处理器作为处理核心，在保证测量数据的前提下，大大的提升了一起本身的运算处理能力。
6、操作简单
外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。
7、海量数据存储
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
8、科学的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司软件，查看和管理数据并可生成工作报告。
9、全触摸大液晶显示
操作简单，仪器配备了高端的全触摸液晶显示屏，大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。

技术参数：

1	使用条件	-20℃ ~ 50℃	RH＜80%
2	抗干扰原理	变频法
3	电源	AC 220V±10%	允许发电机
4	电源输出	*大输出电压	AC300V
		电压精度	0.5%
		电流精度	0.5%
		*大输出电流	8A
		输出频率	45Hz、55Hz
5	测量范围	电容	0.01~30µF
		阻抗	0.01~400Ω
		阻抗角	-180°~ +180°
6	测量分辨率	电容	0.0001µF
		阻抗	0.0001Ω
		阻抗角	0.0001°
7	测量准确度	电容： ≥1µF时，±1%读数±0.01µF；＜1µF时，±2%读数±0.01µF；
		电阻： ≥1Ω时，±1%读数±0.01Ω；＜1Ω时，±2%读数±0.01Ω；
		阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；
8	干扰电流	小于40A
9	外型尺寸	500（L）×400（W）×450（H）
10	存储器大小	100 组支持U盘数据存储
11	重量	55 Kg

GH-7008异频线路参数测试仪
