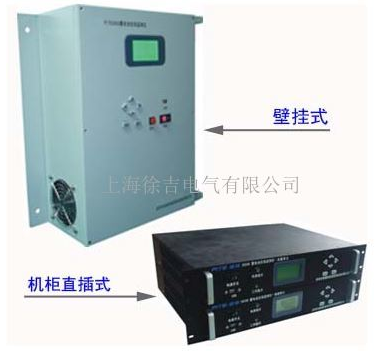

PITE3920蓄电池在线监测系统产品介绍

PITE3920蓄电池在线监测系统是上海徐吉电气有限公司生产销售PITE3920蓄电池在线监测系统，PITE3920系列蓄电池在线监测系统是以电池内阻、端电压为主要监测参数，对电池性能状态进行监测的电池故障在线检测系统。发现性能严重劣化故障电池立即报警；跟踪电池的性能均衡性,为电池“精细”维护提供依据。

PITE3920蓄电池在线监测系统详细介绍

本目录是上海徐吉电气有限公司为您精心提供

设计特点：

产品特点：

1、特有的内阻测试技术,减少对电池损坏和系统冲击.

2、在线放电,通过测量电池电压,电流计算出放电容量,根据设定放电要求自动提示用户结束放电.

3、单体电池和电池组性能状态即可在现场观测;也可以在数据中心观测.标志明确,显示直观.

4、现场检测无须人工介入,避免了因人工检测误操作引起的短路、触电和负载断电风险。

5、全隔离独立测试回路，既不受用户设备干扰，也不影响用户设备和电池组的正常运行。

6、自动监测电池组性能均衡性,诊断电池故障,电池故障自动报警.

7、具有网络报警,短信报警,声光报警等全面的报警提示功能.

8、受控单检,巡检电池内阻,端电压,自动记录测试数据..

9、全自动巡检电池内阻,端电压,自动记录监测数据.

10、自动分析内阻变化趋势,预测电池寿命.

11、电池资源管理全面数字化、信息化。

12、电池资源充分利用、省资金，利环保！

典型应用：

1、对蓄电池组进行实时监测.

2、对电池组进行编号和数据存储,做到随时了解每组,每节电池的性能状态,同时可以随时检测或者随时调出*近的检测数据.

产品功能：

1、定时内阻检测功能。系统可设定电池内阻的自动定时检测，*低设定10分钟一次。同时也可在服务器上对整组电池活单个电池的内阻进行点测。在测试内阻的同时，电池电压值也同时测量。

2、电压巡检功能。系统可对电池组电压、电流、正负极温度、单体电池电压等参数进行巡检。*短间隔为20秒。

3、容量监测功能。当电池组进行放电或充电时，电池监测仪自动进行容量测试。可测试各电池、电池组、放电容量、充电容量。同时可以远程观察充电和放电过程。可配合每年的核容放电，全过程监测放电时电池组电压和放电电流以及各电池的电压变化。

4、可设定报警及记录功能。可对电池组电压、单体电池电压、电池内阻、温度等设定上下限值。当监测仪检测到有参数过设定的上下限，则监测仪可进行声、光等报警，并把这一事件记录下来。只要用户在浏览电池状态时即可发现电池组工作状态的异常。

5、电池质量分析及报表分析功能。B/S结构数据库管理。对电池的内阻和电压进行长期跟踪监测，并可形成每月、每季、每年的监测报表。全面掌握蓄电池的运行维护状况。

技术指标：

项目	技术参数
项目	PITE3920A	PITE3920B	PITE3920C	PITE3920D
单节电池电压	2V	12V	2V	2V
单体电压测试范围	0~3V	0~16V	0~3V	0~3V
电压测试范围	0~300V	0~480V	0~70V	0~300V
内阻测试范围	0~10mΩ	0~10mΩ	0~10mΩ	0~10mΩ
监测电池数	54节x2	36节x2	24节x2	108节
适用电压等级	110V	380V	48V	220V
尺寸（mm）	435x350x88	483x386x185	435x350x88	435x350x88
重量	5kg
电流范围	0~100A（选配电流传感器）
测量精度	电压：0.5%rgd+6dgt 电流：1.0%rdg+6dgt
通讯	以太网接口、RS-232接口、RS-485接口、USB接口
内存：128M flash 显示屏：128x64LCD 工作电源：AC220V±10% 工作环境：-10℃~40℃
可根据用户需求，专门定制不同单体电压、整组电压、不同电池节数的设备。
