QLD-201B远程一键测距电缆故障测试系统（高级组合）产品介绍
QLD-201B远程一键测距电缆故障测试系统（高级组合）是上海徐吉电气有限公司生产销售
QLD-201电缆故障测试仪是公司在QLD-300智能电缆故障测试仪的基础上，研发的又一电缆故障测试系统。该系统采用国际的弧反射技术，利用RCS算法，进行故障点位置的自动搜索，达到快速预定位，解决了用户对“复杂难懂的波形”不易读懂这一难题。该系统主要由电缆故障测试仪主机、多次脉冲产生器、路径信号发生器、路径/故障定位仪、一体化高压电源及脉冲电容或一体化高压发生器组成。多次脉冲电缆故障测试仪主机和多次脉冲产生器用于测量电缆全长及故障距离；路径信号发生器和路径/故障定位仪用来确定埋地电缆的路径、埋设深度以及故障点的位置；一体化高压发生设备产生直流冲击高压，为脉冲电容充电，使电缆故障点击穿放电，配合定位仪定位故障点；这套系统的技术无论是硬件方面还是软件方面都得到了极大的提升，仪器的集成度更高，便携性更好，接线简单化，操作使用从化趋于平民化
QLD-201B远程一键测距电缆故障测试系统（高级组合）详细介绍
本目录是上海徐吉电气有限公司精心为您提供:

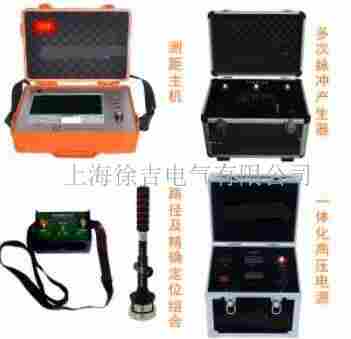

QLD-201电缆故障测试仪是公司在QLD-300智能电缆故障测试仪的基础上，研发的又一电缆故障测试系统。该系统采用国际的弧反射技术，利用RCS算法，进行故障点位置的自动搜索，达到快速预定位，解决了用户对“复杂难懂的波形”不易读懂这一难题。该系统主要由电缆故障测试仪主机、多次脉冲产生器、路径信号发生器、路径/故障定位仪、一体化高压电源及脉冲电容或一体化高压发生器组成。多次脉冲电缆故障测试仪主机和多次脉冲产生器用于测量电缆全长及故障距离；路径信号发生器和路径/故障定位仪用来确定埋地电缆的路径、埋设深度以及故障点的位置；一体化高压发生设备产生直流冲击高压，为脉冲电容充电，使电缆故障点击穿放电，配合定位仪定位故障点；这套系统的技术无论是硬件方面还是软件方面都得到了极大的提升，仪器的集成度更高，便携性更好，接线简单化，操作使用从化趋于平民化，设备硬件从部分集成到更高程度的集成（QLD-M30一体化高压发生器是在QLD-G30一体化高压电源的基础上将电容内置，采用拉杆式结构，现场无需接线，直接对故障电缆进行检测），软件从需要人员操作发展到一键测距（QLD-201电缆故障探测仪主机软件具有一键测距功能，直接显示故障距离，并且具有wifi远程测试服务）。设备无论是从安全性、可靠性还是从性及便携性方面都得到了大力的提升！整套测试系统广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门保障安全供电的设备。
QLD-201电缆故障测试仪系统功能用途：
步：预定位——测电缆全长及故障距离
第二步：电缆路径寻测——确定地埋电缆的铺设路径
第三步：故障点定位——确定故障点的具体位置，定位精度20cm之内
注：步和第二步确定故障点的区域范围，第三步在故障点区域范围内快速定位
QLD-G30一体化高压电源简化了繁琐的现场接线，更可靠
高压发生装置异同对比：
高压发生装置
试验变压器
QLD-G30高压发生器
QLD-M30一体化高压发生器
接线复杂度
10条线，很复杂
5条线，一般
内置2条线直接接电缆，无需接线
仪器数目
3台+球隙+放电棒
2台+球隙+放电棒
1台
重量
46.6kg+电容重量
6.5 kg+电容重量
20 kg
搬运方式
多人搬运
1人手提
拉杆式
现场占地面积
大
一般
小
安全放电方式
手动放电
手动放电
自动放电
测试安全性
差
一般
*高
电容放置方式
外置
外置
内置
放电电压调节方式
球隙间距调节，需要停电调节
球隙间距调节，需要停电调节
放电电压及频率主动可控，即时调节
高压调节精度
差
差
高
放电声音大小
大
大
小
近端测试干扰
大
大
小
