醴陵奥博森ZGB-12.7Z/G避雷器测试仪

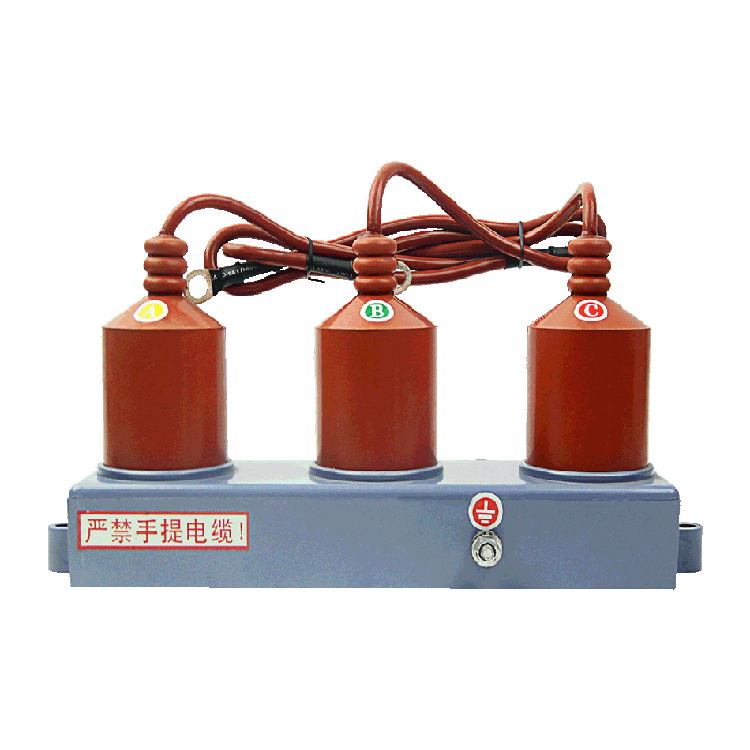

ZGB-12.7Z/G避雷器测试仪详见实物图：
应用范围：
避雷器测试仪主要用于电厂和工厂用电系统，保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备，限制雷电过电压和操作过电压，对电器设备起到可靠的保护作用。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内
ZGB-12.7Z/G避雷器测试仪接线方法和注意事项
按原理图将相关仪表和设备连接好。测试前应首先将电流继电器LJ的整定值调至小值（作为后备保护），然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A1的量程调至5~20A（5KVA及以下容量试验变压器可不加限流电阻R）。
工频试验电压分别加在被测试品的A和D、B和D、C和D、A和C、B和C、以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A1，TBP间隙未击穿放电时，数字电流表A1的读数会随着电压升高而逐渐增大。当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A1的数值将突增，此时试验变压器的高压输出电压值即为该TBP的工放值。
试验注意事项：
a、用户在做TBP工放时,应以电流表数值有明显突变时的高压输出电压值，作为TBP的工放数值；
b、在做工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。切忌在放电后继续升高电压,以免损坏TBP及试验变压器；
c、用户在试验时，如果发现其工放值出表一中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好等，如经检查测试数据无误,确已出允许范围时,请与我公司联系；
d、用户在做其它电气设备绝缘试验时,应将TBP连接线拆除；
e、试验时,只有内部间隙放电,外围任何部分不得有闪络；
f、本产品每一至二年做一次预防性试验,同时将TBP外表面灰尘清理干净。
关于如何选购奥博森电气组合式过电压保护器，三相组合式过电压保护器外套采用氧化锌非线性电阻和放电间隙的结构，提高了它的使用寿命。奥博森电气品种多，型号规格齐全，有一款是您所需要的产品。过电压保护器对电机、变压器、开关、母线、线路、电容器等电气设备保护作用。买三相组合式过电压保护器，来湖南奥博森电气，各电压等级的组合式过电压保护器任您挑选，免费选型，解答技术问题。
