镀层荧光光谱仪是由江苏天瑞仪器股份有限公司研发并生产镀层荧光光谱仪。

 天瑞仪器作为一个集仪器研发、系统设计、产品生产、服务提供为一身的综合性仪器供应厂商，一直以来严格遵循“360°服务”的客户服务理念，以提高顾客满意度为根本目标，从服务力量、服务流程、服务内容等各个方面为客户提供全方位的服务。

    我公司为客户提供技术咨询、方案设计、技术交流、产品制造、系统集成、现场勘察、工程实施、技术培训、服务热线、故障处理、回访、巡检等全过程、全方位、全系列的服务。这些不仅让客户体验到天瑞仪器高质量的服务，更为客户创造了更高的价值。
“快速、准确、到位”的服务
短交货时间
快安装
短维修周期
长保修期
个性化服务
低维护费用

镀层膜厚检测解决方案

1、仪器概述

    镀层膜厚是电镀产品的重要技术指标，关系到产品的质量以及生产成本。 Thick800A镀层测厚仪是天瑞集多年的经验，专门研发用于镀层行业的一款膜厚测试仪器，配备移动平台，可全自动软件操作，并进行多点测试，检测结果更加。

2、性能优势

满足各种不同厚度样品以及不规则表面样品的测试需求
小φ0.1mm的小孔准直器可以满足微小测试点的需求
高精度移动平台可定位测试点，重复定位精度小于0.005mm
采用高度定位激光，可自动定位测试高度
定位激光确定定位光斑，确保测试点与光斑对齐
鼠标可控制移动平台，鼠标点击的位置就是被测点
高分辨率探头使分析结果更加
良好的射线屏蔽作用
测试口高度敏感性传感器保护

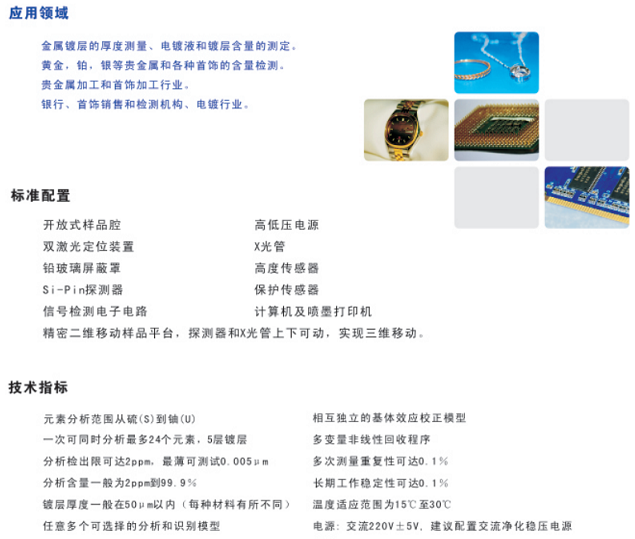

3、技术指标

元素分析范围从硫（S）到铀（U）中间的任意金属镀层
一次可同时分析多达五层镀层
薄可测试0.005μm
分析含量一般为2ppm到99.9%
镀层厚度一般在50μm以内（每种材料有所不同）
任意多个可选择的分析和识别模型
相互独立的基体效应校正模型
多变量非线性回收程序
长期工作稳定性高
度适应范围为15℃至30℃
电源: 交流220V±5V, 建议配置交流净化稳压电源
仪器尺寸：576（W） x 495 （D） x 545（H） mm
重量：90 kg

4、测试实例

镀镍器件是比较常见的电镀器件，其镍镀层在保护铜基体免受氧化同时还能起到美观的作用。这里以测试客户的一件铜镀镍样品为例说明此款仪器的测试效果。
以下使用Thick800A仪器对铜镀镍样品实际测试Ni层厚度，七次的结果其标准偏差和相对标准偏差。且可在样品上进行定位测试，其测试位置如图。

铜镀镍件X射线荧光测试谱图

样 品 名	成分Ni(%)	镀层Ni(um)
吊扣	100	19.321
吊扣2#	100	19.665
吊扣3#	100	18.846
吊扣4#	100	19.302
吊扣5#	100	18.971
吊扣6#	100	19.031
吊扣7#	100	19.146
平均值	100	19.18314
标准偏差	0	0.273409
相对标准偏差	0	1.425257

                                                铜镀镍件测试值

结论

实验表明，使用Thick800A 仪器对镀件膜厚测试，结果准确度高，速度快（几十秒），其测试效果完全可以和显微镜测试法媲美。
