DYS-75型单砖原位双剪仪是用于检测建筑砌体抗剪强度的仪器。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的抗剪强度，测试结果直观性强，检测部位局部破损。
①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。
②.采用手动泵加荷油缸，操作简单方便，互换性强。
③.数字显示压力表，可直接读出剪切力。
额定推力（Kn） 75
额定行程（mm） 20-25
相对测量范围（%） 20-80
示值相对误差（%） ±2
外形尺寸（mm） 115×65×110
质量 （Kg） 8

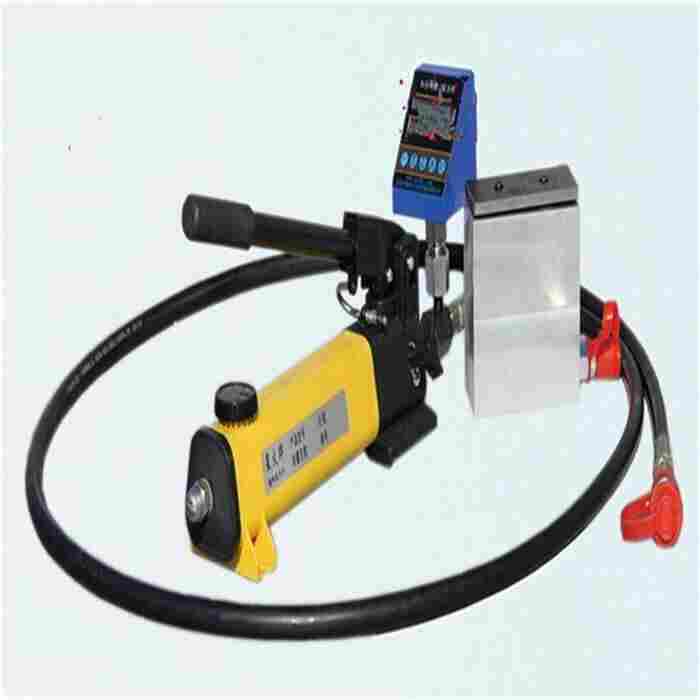

双剪仪及其附件见图1所示：
图1、2所示，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入双剪仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块上下两面发生剪切，此时油压迅速降低回零，在弹簧力作用下活塞回位。数字压力表记录下此时的压力值，通过计算可求出砌体的抗剪强度。
4 操作方法
4.1．图2所示，首先将砌块相邻一端的另一砌块掏出，清除四周的灰缝，制备出安放主机的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌块另一端的竖缝。
4.2．砌块两端的灰缝应清理干净。开凿清理过程中，严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时，应舍弃该砌块。被推砌块的承压面应平整，否则应用变砂轮等工具磨平。
4.3．将双剪仪主机放入开凿好的孔洞中，使仪器的盖板与砌块的顶面重合，仪器轴线与砌块轴线吻合，若开凿孔洞过长，应在仪器尾部另加垫块。
4.4．压动手动泵，使双剪仪对砌块均匀施加水平载荷，直至砌块和砌体之间相对位移，砌块达到破坏状态。加荷的全过程宜为1-3min。
4.5．记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的抗剪强度。
1.检查油量
如活塞没有完全缩回到缸体内时，应首先通过油管连接至手动泵，逆时针方向拧松泵体上的卸荷阀，使液压缸中的液压油排回到手动泵储油筒中。
拧开注油口盖，检查油量，如油不满（储油筒中应留有约1/5空间），可加注N32号耐磨液压油。
2.排气
液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。方法是拧松注油口盖，以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至大行程，再打开卸荷阀，使活塞缩回，连续几次即可。
3.检查数字压力表
按动数字压力表的开关键,仪表开机显示为零。如不为零可按清零键清零。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示大值。点动峰值键,显示可以在峰值和实际压力值之间转换,当峰值显示消失时,即为实际压力值，在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时打开压力表后盖，更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命，该仪表具备15分钟无操作自动断电功能。
6．智能数显压力表使用方法
1 智能数显压力表的工作原理
XH系列智能数显压力表主要有压力传感器和测量显示电路组成，一体式设计，压力传感器受力产生电压信号，通过20位AD转换成数字信号，经单片机处理后由液晶显示器显示压力值。
2 智能数显压力表按键说明
智能数显压力表面板如下图所示。
：开机，关机，长按8s进入设置（）状态。
：峰值和实时测量状态按下时存储当前测量数据。时为左移功能键。
：按下在峰值和实时状态下切换，查询存储数据和时为下翻功能键。
：力值不为零时清零。在查询数据和时作为上翻功能键。长按9s可进行量程选择。
：按下背光开，再次按下背光关。长按2s为数据查询，可通过上翻下翻键浏览数据。设置状态时为折线选择键。
7 常见故障及排除方法
故障现象 | 故障原因 | 处理方法 |
压力表无压力显示 | 油筒内缺油 | 打开注油阀加油 |
卸荷阀没拧紧 | 顺时针拧紧 | |
接头漏油 | 拧紧接头 | |
手动泵不在水平放置 | 放水平后再加压 | |
压力表损坏 | 取下检查或检修 | |
压力达不到 | 手动泵内缺油 | 加油 |
接头漏油 | 检查接头及密封圈 | |
使用油质不对或油不干净 | 换油 | |
压力表读数 明显下降 | 接头处严重漏油 | 拧紧或换密封圈 |
密封件失效 | 更换同类密封圈 | |
油质太脏 | 用煤油清洗油筒、泵体、油管、油缸后换油 | |
泵体内各单向阀密封不良 | 返厂检修 | |
压力表有读数但 液压缸无压力 | 油管堵塞 | 疏通胶管 |
接头堵塞 | 清洗接头 |
