济南供应新黄金组合电缆厂内和现场均适用

济南供应新黄金组合（电缆厂内和现场均适用）产品介绍

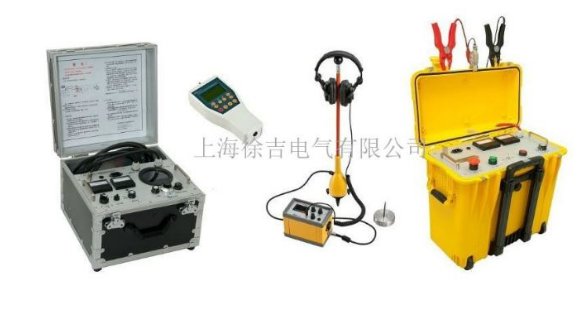

济南供应新黄金组合（电缆厂内和现场均适用）是上海徐吉电气有限公司生产销售济南供应新黄金组合（电缆厂内和现场均适用）,新黄金组合（电缆厂内和现场均适用）新黄金组合（电缆厂内和现场均适用）新黄金组合（电缆厂内和现场均适用）电缆高阻故障定位黄金组合广受欢迎，新黄金组合为升级换代产品，专门为大中型电缆厂，电缆施工部门及中小型用电部门而设计。设备电压高、重量轻、体积小、携带方便，操作容易，价格经济。由4部分组成： ST-4B电缆故障定位电桥 ST-15/8E电缆故障脉冲定位电源 ST-1B电缆故障定点仪 ST-80波反射法电缆故障定位仪

济南供应新黄金组合（电缆厂内和现场均适用）详细介绍

本目录是上海徐吉电气有限公司为您精心提供

新黄金组合（电缆厂内和现场均适用）新黄金组合（电缆厂内和现场均适用）新黄金组合（电缆厂内和现场均适用）新黄金组合（电缆厂内和现场均适用）

新黄金组合（电缆厂内和现场均适用） 特点

 适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位及定点。当然，也可用于电缆厂内各种线缆的缺陷点定位。

• GZD-4B电缆故障定位电桥利用Murray电桥原理，能定位各种高阻、低阻、闪络型故障。
• HDM-15/8E 产生900焦耳的放电能量，与HDL-1B电缆故障定点仪配合，能快速定点。
• HDL-1B与HDM-15/8E 配合，对金属性击穿（死接地）定点特别有效，也可以查找电缆的位置（路径）。
• HDTDR-80波反射法电缆故障定位仪能定位断线或低阻故障点，可测量电缆长度或校正电缆波速度。

技术指标

• GZD-4B电缆故障定位电桥

基于MURRAY电桥原理，输出电压0～15kV

定位精度：      ±（0.2%·L+1）m

重量：17kg

• HDM-15/8E电缆故障定位电源

输出电压：       0～15kV 连续可调

单次放电能量：   900J

重量：32kg

• HDL-1B电缆故障定点仪

声磁测量点精度:   电缆深度的10％，如：电缆敷设深度1m,定点偏差小于10cm

路径定位精度：            电缆深度的10％

磁场测量点精度：  电缆深度的50％

附件箱重：10kg

附件箱尺寸：82长X30宽X18高（厘米）

• HDTDR-80波反射法电缆故障定位仪

测试范围：0～4km

分辨率：  0～1km*大1m，2km*大2m，4～8km*大8m

脉冲宽度：80ns～5μs，自动调节

测试盲区：1m

供电电源：6节AA型(5号)电池

体积：225mm×105mm×50mm

重量：0.6kg（含电池）

携带包重：1.4kg
