铠装铂铑热电偶 WRPK-131由臻林自动化仪表（上海）有限公司生产铠装铂铑热电偶 WRPK-131 WZPK-230，WRR-330，WRNM-621，WZPN-232，WRN2-231，WRNM-441，WRN2-540，WRR-130B，WRNK-128B，WZP-220WR系列装配式热电偶产品简介：工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。常用工业热电偶 常用工业热电阻 特殊热电偶热电阻 电站用热电偶热电阻 石油化工热电偶热电阻 双金属温度计铠装热电偶 装配热电偶 防爆热电偶 铠装热电阻 装配热电阻 防爆热电阻 带温度变送器热电偶热电阻

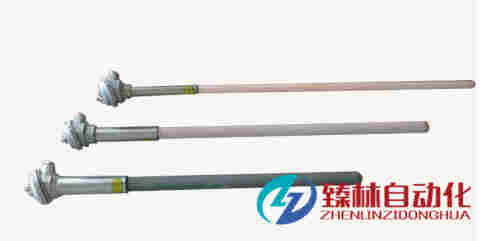

装配式热电偶WRP2-120,WR系列装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
WRR2-430，WZPK2-323，WZP2-540，WRN-620S，WRNM-341B，WRN-82，WRNN2-221B，WRN2-631，WZPKJ-224
标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
WR系列装配式热电偶主要技术指标
◆温度测量范围和允许误差
|
热电偶类别 |
代号 |
分度号 |
测温范围℃ |
允许误差Δt℃ |
|
铂铑30-铂铑6 |
WRR |
B |
0～1800 |
±1.5℃或±0.0025ㄧtㄧ |
|
铂铑10-铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.0025ㄧtㄧ |
|
镍铬-镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.0075ㄧtㄧ |
|
镍铬-铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.0075ㄧtㄧ |
注：“t”为感温元件的实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-热电偶的常温绝缘电阻值MΩ L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100MΩ
◆上限温度绝缘电阻：热电偶的上限温度绝缘电阻应不小于下表规定：
|
上限温度tm ℃ |
试验温度t ℃ |
电阻值 MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
铠装铂铑热电偶 WRPK-131 WRNK-136S，WRNM-331，WRN2-241，WRNK-328B，WRR-431B，WRNK2-321B，WRNN-541B，WRN-520，WZP2-520
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。
型号表示
|
W |
R |
规格 |
内容 |
||||
|
|
|
R |
|
铂铑30-铂铑6 |
|||
|
P |
|
铂铑10-铂 |
|||||
|
N |
|
镍铬-镍硅 |
|||||
|
E |
|
镍铬-铜镍 （镍铬-康铜） |
|||||
|
热 电 偶 材 料 |
- |
1 |
|
无固定式装置式 |
|||
|
2 |
|
固定螺纹式 |
|||||
|
3 |
|
活动式法兰 |
|||||
|
4 |
|
固定法兰式 |
|||||
|
5 |
|
活动法兰角尺形式 |
|||||
|
6 |
|
固定螺纹锥形保护管式 |
|||||
|
安装固定形式 |
2 |
|
防溅式 |
||||
|
3 |
|
防水式 |
|||||
|
4 |
|
隔爆式 |
|||||
|
接线盒形式 |
0 |
?16mm保护管 |
|||||
|
1 |
?25mm保护管（双层套管） |
||||||
|
2 |
?16mm高铝质管（单层套管） |
||||||
|
3 |
?20mm高铝质管 |
||||||
|
设计序号 |
|
||||||
|
W |
R |
□ |
- |
□ |
□ |
□ |
|
