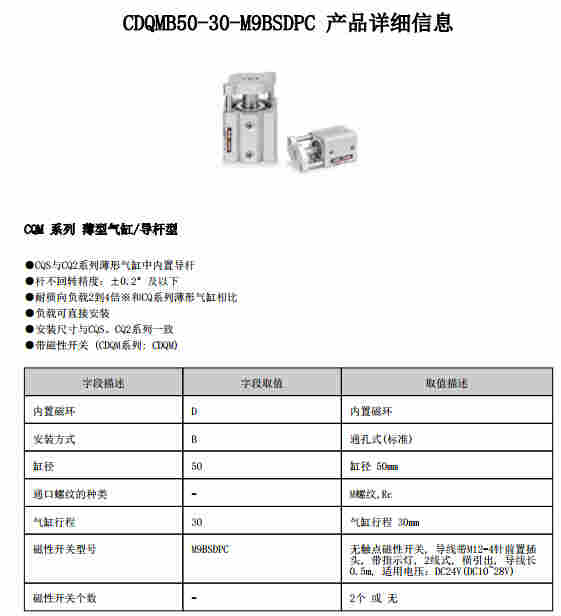

气缸配置：CDQMB50-30-M9BSDPC，SMC样本
CQM 系列 薄型气缸/导杆型
CQS与CQ2系列薄形气缸中内置导杆
杆不回转精度：±0.2°及以下
耐横向负载2到4倍※和CQ系列薄形气缸相比
负载可直接安装
安装尺寸与CQS、CQ2系列一致
带磁性开关 (CDQM系列: CDQM)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 B 通孔式(标准)
缸径 50 缸径 50mm
通口螺纹的种类 - M螺纹,Rc
气缸行程 30 气缸行程 30mm
磁性开关型号 M9BSDPC 无触点磁性开关, 导线带M12-4针前置插头, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数 - 2个 或 无
产品资料：
产品配置
气缸配置：CDQMB50-30-M9BSDPC，SMC样本
