VF3130-5GB-02样本，SMC先导式电磁阀
VF1000/3000/5000 系列 单体式 先导式5通电磁阀 直接配管型
内置全波整流器(AC)
先导阀内置滤网
集装式型号: VV5F1，VV5F3，VV5F5
字段描述 字段取值 取值描述
系列 3 VF3000
机能 1 2位单电控
阀体大小 3 VF1000（仅集装式用），VF3000
主体可选项 0 先导阀各自排气型
压力规格 - 标准型(0.7MPa)
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 G 直接出线式导线长度300mm
LED及过电压保护回路 - 无指示灯·过电压保护回路
手动操作 D 压下回转锁定式(旋具操作型)
接管口径 02 1/4
螺纹的种类 - Rc
托架 - 无
订制规格 - 标准

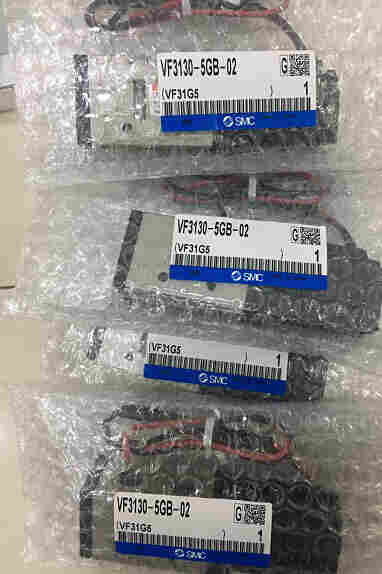

产品图片：
注意
① 配管前的处置
配管前请充分吹净或洗净管内的切削末、切削油、异物等。
② 密封带的缠绕方法
配管和管接头以螺纹形式连接时，请避免使配管螺纹的切削末
或密封材混入电磁阀内部。使用密封带时，应在螺纹前端留1
个螺距不缠。
③ 使用中封式电磁阀时
使用中封式电磁阀时，请仔细检查确认，以保证电磁阀与气缸
之间的配管不会漏气。
④接头的螺纹拧入
将接头类拧入电磁阀时，请按照以下方法拧紧。
①使用本公司接头类产品时，请按照以下要领拧紧。
M5时
用手拧入后，再使用工具增拧约1/6～1/4 圈。参考拧紧力
矩：1～1.5N・m。
注)螺纹拧入过度，螺纹部会折断或使密封圈变形，造成漏
气。螺纹拧入过浅，会造成螺纹部松动、漏气。
Rc螺纹时
请安装以下的拧紧力矩进行安装。
配管时的拧紧力矩
连接螺纹 拧紧力矩 N･m
Rc1/8 7～9
Rc1/4 12～14
Rc3/8 22～24
注意
① 关于极性
给DC 规格带指示灯的过电压保护回路的电磁阀接线时，请确
认有无极性。
有极性时请注意以下几点。
不带极性保护二极管的场合：
若极性接错，会烧损电磁阀内部的二极管、控制元件侧的
开关元件或电源。
带极性保护二极管的场合：
若极性接错，会使电磁阀处于不能切换的状态。
② 外加电压
电磁阀与电源连接时，请勿弄错外加电压。否则会造成作动
不良或线圈烧毁。
③ 接线的确认
配线完毕后，请确认接线无误。
警告
①无给油时可以使用初期润滑剂。
②给油时，请使用透平油1 号(无添加剂)ISO VG32。一旦中途
停止给油，由于初期润滑脂被冲洗掉，会导致作动不良，所
以必须持续给油。并且，使用透平油时请参考透平油产品安
全数据表(MSDS)。
③关于透平油2 号(有添加剂)ISO VG32，请与本公司确认。
警告
①关于流体的种类
使用流体为压缩空气，使用其他流体时请与本公司确认。
②冷凝水多的场合
含有大量冷凝水的压缩空气会造成空气压元件作动不良。请
在过滤器前设置空气干燥器，排水收集器。
③冷凝水排放管理
若忘记排放冷凝水，冷凝水会流出到二次侧，造成空气压元
件作动不良。冷凝水排出管理困难时，使用带自动排水
的过滤器。
关于以上压缩空气质量，详细请参考本公司的「压缩空气净化
系统」。
④关于空气的种类
压缩空气中不得含有化学药品、有机溶剂的合成油、盐分、
耐腐蚀性气体等，否则会造成电磁阀损坏和作动不良。
