 XJ-9000远程核相仪 卫星授时远程无线核相仪 GPS卫星授时远程核相仪产品介绍

 XJ-9000远程核相仪 卫星授时远程无线核相仪 GPS卫星授时远程核相仪是上海徐吉电气有限公司生产销售 XJ-9000远程核相仪 卫星授时远程无线核相仪 GPS卫星授时远程核相仪,XJ-9000远程核相仪 卫星授时远程无线核相仪 GPS卫星授时远程核相仪,星授时核相仪，远距离核相不受地形限制，可用于室内外、矿井里、地下室等核相。远距离核相仪不用停电、倒电，可直接核相。TG2550卫星授时核相仪可用于高压线路和完全密封的环网柜低压感应点核相。具有GSM短信通信功能，两主机可以互发测试数据给对方，自动完成核相，并显示相位差、核相结果（“同相”或者“异相”）。

 XJ-9000远程核相仪 卫星授时远程无线核相仪 GPS卫星授时远程核相仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供：

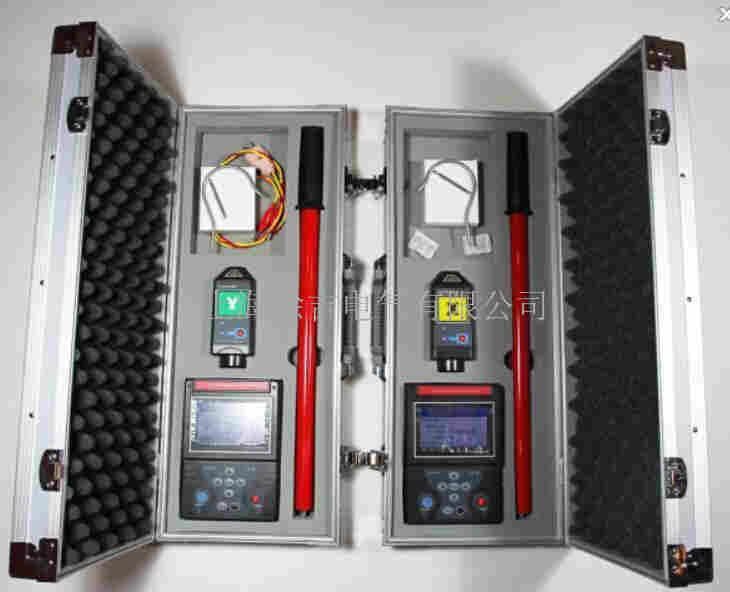

一、系统配置

仪表铝箱	2个
甲主机	1个
乙主机	1个
X探测器	1个
Y探测器	1个
绝缘杆(3.2米)	2根
充电器	2个
探针	2个
探钩	2个
说明书	1套
自检线	1条
手机卡(GSM卡)	2个（用户自备，也可以不用卡）



二、技术特点

1、远距离核相不受地形限制，可用于室内外、矿井里、地下室等核相。

2、远距离核相仪不用停电、倒电，可直接核相。

3、可用于高压线路和完全密封的环网柜低压感应点核相。

4、唯壹具有GSM短信通信功能，两主机可以互发测试数据给对方，自动完成核相，并显示相位差、核相结果（“同相”或者“异相”）。

5、语音播报核相结果。

6、频率、相位、相序测试，相量图显示等。



三、技术指标

1、准确度：

远距离核相：误差≤5°；

近距离核相：误差≤3°。

2、核相定性：两主机测试X、Y的相角差值≤20°为同相，相角差值（120± 20°）或（240± 20°）为异相。

3、无卫星信号情况下本机仍可继续准确核相60分钟。

4、核相时甲乙主机之间核相距离≥500km。

5、主机与探测器的无线通讯距离约80m。

6、接触测试交流电压等级为15V——35kV，非接触400V——220Kv，过35kV的裸电线必须采用非接触核相。

7、测试数据存储器容量可达99组（每组存8条测试数据）。

8、主机和探测器均内置可充电锂电池，电池容量1000mAH。

四、操作方法

1、远距离核相：甲主机接收X探测器信号，乙主机接收Y探测器信号。

2、近距离核相：甲主机接收X和Y信号，乙主机必须关闭电源。

3、按“POWER”键开机，甲机按“左右”键选择远距离/近距离核相模式，然后按“READ键确认(乙主机无模式选择)。

4、设置对方主机的手机号码，按“左右”键移动位光标，按“上下”键修改数字。然后按“READ”键确认。也可以不用手机卡人工核相。

5、搜索信号：首先搜索手机移动网络信号，约35秒。然后搜索卫星信号，将两个主机拿到室外无遮挡天空的空旷位置，(空旷广场、十字路口、远离建筑物等)主机垂直朝向天空，1至3分钟可以收到卫星时钟信号，若未收到时钟信号则更换位置重收。卫星颗数大于4～5颗1分钟以上时，主机时间自动校准到卫星时间，即卫星授时，可进行核相(可在室外、室内、地下室等无卫星信号的场所核相)。

6、自检：将两个主机靠近放一起， X、Y采集器挂在同一220V相线上校验，如主机显示的X，Y相角差值≤±10°，仪器正常。

7、存储：在测试页面中，按“HOLD”键主机开始记录测试结果，每8条测试结果作为一组数据存储，*多可存储99组。再按下“HOLD”键返回测试页面。

8、查阅：在测试页面中，按“READ”键进入查阅已存储的记录，按“上下左右”键切换组别。再按“READ”键返回测试页面。

9、发送短信：在测试页面中，按“FILTER”键，连续测试8条数据后，发短信给对方进行自动核相并显示结果。若没装手机卡就根据X、Y的相位差人工判断。

10、打开主机电池盖可以装手机卡或更换电池。打开探测器底座可以更换电池。
