HFS-20空调水流开关 技术参数
HFS-20空调水流开关 由臻林自动化仪表（上海）有限公司生产销售HFS-20空调水流开关 WREK-504 WREK-505，WREK-506，WREK-508，WREK-225，WREK-226，WREK-325，WREK-326，WREK-425，WREK-426，WREK-125，WREK-126，WREK-525，WREK-526，WREK2-120，WREK2-130，WREK2-140，WREK2-121，WREK2-131，WREK2-141，WREK2-122HFS-10、HFS-15、HFS-20、HFS-25水流开关、流量开关
1.水流开关的应用：
臻林仪表公司生产的HFS系列水流开关主要应用于水处理系统、中央空调、水冷机组等领域，适用于水、及其它任何对黄铜,磷铜无腐蚀作用及对密封性能无影响的液体。 靶式流量控制器，流量开关，水流开关工作原理：当流速过设定值时，流体推动桨片，通过水流开关内的机械装置带动顶部的微动开关，其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该水流开关通常使用在需要联锁作用或"断流"保护的场所
HFS-20空调水流开关
WZPK-464U，WZPK-465U，铠装铂电阻WZPK-466U，WZPK-563U，WZPK-564U，WZPK-565U，WZPK-566U，WZPK-173U，WZPK-174U，WZPK-175U，WZPK-176U，WZPK-273U，WZPK-274U，WZPK-275U，WZPK-276U，WZPK-373U，WZPK-374U，WZPK-375U，WZPK-376U
2.水流开关工作原理：
当流速过设定值时，流体推动桨片，通过水流开关内的机械装置带动顶部的微动开关，其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该水流开关通常使用在需要联锁作用或"断流"保护的场所。可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。
3.概述：
HFS-10、HFS-15、HFS-20、HFS-25水流开关具有SPDT输出，性能优异，高精度可靠性。可安装在水管或对铜无腐蚀性作用的液体管路中。当液体流量达到一定速率时，可以不到额定点、其中一个回路关闭，另一个回路打开。
HFS-10、HFS-15、HFS-20、HFS-25水流开关仅用于0℃以上的液体介质，亦可用于高盐的液体，但非划为危险的液体。
水流开关可安装在户外，可以水平或垂直安装在管路中。
水流开关仅用于操作控制。必须加强安装人员的责任心和极限控制、报警监视系统，防止控制失效的发生。
注：水流开关不能遭水击，如在水流开关下游装有快速闭合阀，必须使用节流器。

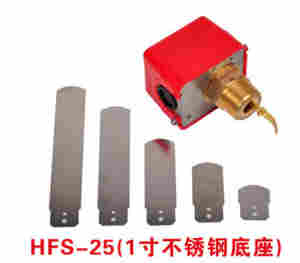

水流开关怎样调目前常用的水流开关就是靠水流开关的挡片感应水流，型号为HFS-25
YA-100ZT氨用压力表及膜盒表径向轴向，YA-100Z氨用压力表及隔膜压力表径向轴向，YA-100ZTA氨用压力表及膜盒表，YA-100ZT氨用压力表及膜盒表，YA-100ZT氨用压力表及膜盒表，ZA-100氨用压力表及膜盒压力表，YZA-100氨用压力表及膜盒压力表，YA-150氨用压力表及膜盒压力表，YA-150氨用压力表及电接点压力表，YZA-150氨用压力表及耐震防震压力表，压力表Y-100Z 及耐震防震压力表
YTP系列隔膜压力表，YTP系列隔膜压力表，CYW-150B系列不锈钢差压表，YTNXC抗震轴向带前边电接点压力表，Y-200/250BF 不锈钢压力表，YX-160-B防爆电接点压力表
YPF-150B-F不锈钢膜片压力表，YPF-100B-F法兰不锈钢膜片压力表，YPF-150B不锈钢膜片压力表，YPF-100B钢膜片压力表，YPF-150A膜片压力表，YPF-100A膜片压力表
YZ-60不锈钢真空压力表 ，YZ-50Z不锈钢真空压力表 ，YZ-100B不锈钢真空压力表 -0.1～2.4mpa ，YZ-100B不锈钢真空压力表 -0.1～1.5mpa ，YZ-100B不锈钢真空压力表 -0.1～0.9mpa ，YZ-100B不锈钢真空压力表 -0.1～0.5mpa ，YZ-100B不锈钢真空压力表 -0.1-0.3mpa ，YZ-100B不锈钢真空压力表 -0.1～0.15mpa ，YZ-100B不锈钢真空压力表 -0.1～0.06mpa 1.6级 ，不锈钢耐震真空压力表 ，YN-60T-B不锈钢耐震压力表 ，YN-60B不锈钢耐震压力表 ，不锈钢耐震压力表
WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S
4.产品特性：
外壳防护等级：IP54 输出形式：微动开关SPDT输出
触点寿命：10万次 使用介质温度范围：－10～100℃
工作介质：空气、水和油 微动开关参数：5A（max.）、250VAC/DC）
大承压：10bar， 材质：壳体为黄铜或不锈钢，挡板为不锈钢材质
5、规格型号：
|
型号 |
接口尺寸 |
流向片数量 |
出厂设定（N） |
气密试验 压力（Mpa） |
备注 |
|||
|
切断min |
接通Max |
|||||||
|
Max |
min |
|||||||
|
HFS-10 |
G3/8＂-19牙 |
固定浆片1张 |
0.5 |
1.5 |
1.6 |
1.0 |
原铜阀体 |
|
|
HFS-15 |
G1/2＂-14牙 |
固定浆片2张 |
0.5 |
1.5 |
1.6 |
1.0 |
原铜阀体 |
|
|
HFS-20 |
G3/4＂-14牙 |
固定浆片1张 |
0.5 |
1.5 |
1.6 |
1.0 |
原铜阀体 |
|
|
HFS-25 |
G1＂-11牙 |
固定浆片5张 |
0.5 |
1.5 |
1.6 |
1.0 |
原铜阀体 |
|
