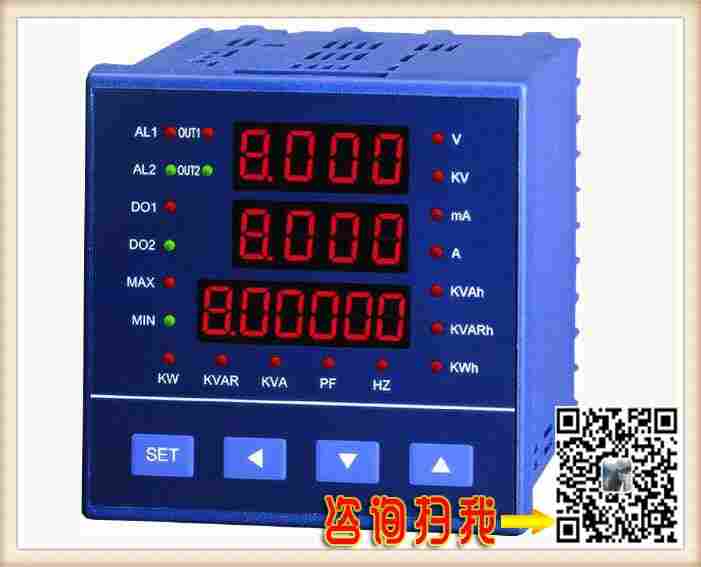

PMAC600D-UN是种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS485数字通讯接口，采用MODBUS-RTU通讯协议。
中文名
多功能表，多功能电力仪表，数显电力仪表
精度等级
0.5级，频率0.2及
显示方式
四位，另加符号位
功 耗
<5VA
选型表格：
|
名称 |
型号 |
功能 |
可选配功能 |
外形尺寸（mm） |
|
多功能表 |
SW83E-D3 |
三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LED显示 |
RS485通讯（C） |
面框：83×83 |
|
2DI/2DO（K1） |
| |||
|
1路模拟量输出（M） |
开孔：76×76 | |||
|
SW96E-D3 |
三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LED显示 |
RS485通讯（C） |
面框：96×96 | |
|
2DI/3DO（K3） |
| |||
|
4DI/3DO（K4） |
开孔：91×91 | |||
|
1路模拟量输出（M） |
| |||
|
SW96C-D3 |
三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LCD显示 |
RS485通讯（C） |
面框：96×96 | |
|
2DI/3DO（K3） |
| |||
|
4DI/3DO（K4） |
开孔：91×91 | |||
|
1路模拟量输出（M） |
|
随着A/D转换器技术的发展，其采样精度和速度的提，电能计量的理论算法更新;通过对交流模拟量进行速采样，将其转换为数字量及进行数字运算;通过单片机的强大的计算和控制功能，实现更多功能。多功能电能表采用电能表大规模集成电路，具有精度的线性AD转换和强大的逻辑分析功能和丰富的参数设置功能;大容量存储器可以长时间地记录负荷曲线以及多种事件。制造过程中采用的SMT生产工艺;电表具有精度、可靠性、稳定性、更强的抗干扰能力等特点。电表支持多种抄表方式-----人工抄表，红外手持抄表器抄表(或光电头抄表)，计量计费系统远程自动抄表;多种远程通讯接口可供选择，支持多种规约。PMAC600D-UN可以通过RS485 Modbus-RTU通讯口，实现设备运行远程监控管理。多功能表，是针对电力系统，工矿企业，公用设施,智能大厦的电力监控需求而设计的种智能表，它集成全部电力参数的测量（如单相或三相电流、电压、有功功率、无功功率、视在功率、频率、功率因数）以及全面的电能计量和考核管理（如四象限电能计量）。
以下为PMAC600D-UN详细介绍：
------------------------------------------------------------------
》》》》》【PMAC600D-UN】产品特性》》》》》
1、使用方便、操作简单，大屏幕中文液晶界面，所有电参量信息和设定都可以通过面板上的功能键来进行读取修改；所有信息目了然。
2、集保护、监视、控制、通信等多种功能于体
3、通用输入电源模块，兼容85-265V 交流或直流工作电源，降低了对工作电源的要求
4、以32位性能混合信号微处理器为核心，具有速运算和实时信号处理能力，采用交流采样；微处理器的总线不出芯片，系统的可靠性和抗干扰能力大大提，增强了可靠性。
5、事件记录8条,既可上传也可就地查看，为故障诊断和事故分析提供强有力的依据
6、具有完善的自检能力，包括存储器、出口、通讯口等，发现装置异常能自动告警
7、配备输入输出逻辑图形化可编程功能，用户可以灵活定义控制逻辑
8、采用频率跟踪技术，采样变频交流回路
9、操作简单、直观、显示清晰：采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等各种信息目了然
》》》》》【PMAC600D-UN】工作原理》》》》》
仪表由电压采样电路、电流互感器、电能计量芯片、MCU、带温补的实时时钟、非易失性存储器、液晶显示屏、通信接口等电路模块构成。电压、电流模拟信号进入电能计量芯片进行电能量的计算，其结果以数据形式输出，MCU再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信 息和进行数据交换。在多用户多功能电能表的设计中，X1288的实时时钟可保证系统时间的正确性，并为多费率的电价计量等提供准确的时间;当由于外部干扰而产生死循环时，单片机能自动复位;32k字节的E2PROM则可用于保证所有用户的电能累积值、预交电费余额和异常故障等重要数据的可靠保存和灵活更改;当系统掉电时，系统中的电源管理系统将会自动转为锂离子电池供电方式。 X1288与单片机的接线如图5所示， 由于AT89C52本身没有带I2C总线接口，设计中使用P1.6/ P1.7作为I2C总线接口的SCL/SDA。本电路为单主系统，单片机只对X1288进行读写操作，因此可通过对I2C总线典型信号的时序模拟编制应用程序。文献2中提供了套I2C总线数据模拟传送的通用软件包，可方便地作为读写子程序来设计系统软件，其中包括基本的启动、停止、发送应答位、发送非应答位的子程序，同时还有应答位检查、发送个字节数据、接收个字节数据、发送n个字节数据和接收n个字节数据等子程序。 6 结束语 X1288作为微处理器的外围器件，它把基本的功能组合在了起，因而具有较的，可大大降低电路板的空间和功耗，因此，是系统可靠运行的关键器件。工作原理A、B、C三相电压、电流信号经电能表采样电路和功率计量处理器变换成相应的数字信息后，传送给数据处理中心，并通过程序处理求出各相电压、电流、功率、电量、需量、功率因数等各项参数；同时识别各相电压、电流有无异常并记录相应的失压、失流状态。
》》》》》同行产品对比》》》》》
|
全面PK |
斯沃电气 |
其他 |
|
主芯片方案 |
进口MCU+计量芯片 |
廉价单片机 |
|
电源方案 |
宽范围，交直流通用 |
交流线性电源 |
|
滤波电路 |
具备 |
无 |
|
浪涌保护 |
具备 |
无 |
|
电磁兼容性能 |
IV级 |
II级 |
|
外壳防护等级 |
IP52 |
IP20 |
|
外壳阻燃 |
是 |
否 |
|
防静电按键 |
是 |
否 |
|
接线端子耐压 |
2000V |
400V |
|
通讯 |
光耦隔离 |
无隔离 |
》》》》》【PMAC600D-UN】售后服务》》》》》
服务:
1、 我们向您保证所售商品为行货，并开具17%增值税发票，与商品送达后寄送。凭质保证书及发票，可享受联保服务。
2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！
3、产品销售不限区域（限区域产品有说明），我们的客户遍布各地。
3 “三包”服务
为了保持市场竞争力，保护公司的质量信誉，提产品服务质量，满足客户要求，我公司对所生产、销售的产品实行“三包”服务，即“包退、包修、包换”。
、我公司产品在出售3个月（含3个月）内，外观良好，无损坏，顾客对产品不满意，可办理退货。
二、我公司产品在出售6个月(含6个月)内，顾客对产品不满意，或外观使用不当，发生的产品故障，影响用户使用，可以调换新的合格产品。
三、我公司产品在出售12个月（含12个月）内，出现非顾客使用不当发生的产品故障，公司负责免费修理。
四、我公司产品在出售24个月以上，所发生的可修复故障，公司负责修理，适当收取材料费用、工本费用。
---------------------------------------------------------------------------
》》》》》【PMAC600D-UN】项目业绩》》》》》
潍坊热电厂，上海张江开辟区管委会大楼，大庆油田热电厂，山东魏桥纺织股份无量公司，浙江中烟财产无量责任公司杭州创造部实行室项目，内蒙古苏里格燃电机厂，中铁电气化团体公司津滨快轨项目部，压电器及成套开关配备检验检疫两头，天津百利电机控股团体办公大楼配电零星，马头电厂，伊朗工程，天津津湾广场，天津起重配备无量公司10KV变电站及线缆敷设工程，北京三重工，天津北洋园，成都军区昆明医院，甘肃永昌电厂，昆明地铁项目，山西晋城成庄矿电厂，昆明奥斯迪购物广场项目，天津百利电机控股团体无量公司办公楼2座10KV箱式变电站变卦扩容工程，五棵松体育文明两头，南京热电厂，深圳地铁1号/3号/4号线项目，世贸天下三期，天津于家堡金融区，昆明中企·万派两头，成都地铁项目，山东兖州矿国泰化工燃，昆明钢铁厂，
