HVF涡街流量计

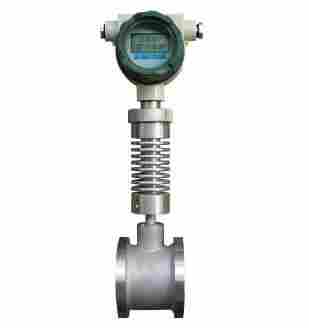

HVF涡街流量计产品介绍
HVF涡街流量计由上海华脉实业有限公司生产销售HVF涡街流量计,HVF涡街流量计具有HART通讯协议、可远程组态；具有现场温度压力补偿，可直接测量气体标况流量或体积流量。结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

HVF涡街流量计用途
测量DN25~300mm内径工业管道的液体、气体或蒸汽的流量。在危险场所使用时，应选择本质安全防爆结构（在型号后加D或I表示）传感器。

涡街流量计原理
压电晶体将卡门旋涡频率转换为与流量成比例的电流或电压脉冲信号。

涡街流量计技术参数
1、精度等级：1级
2、流量温度：-40——300@或~350℃（高温型）。
3、公称压力：2.5MPa或4.0MPa（特殊为6.9MPa
4、工作电源：24VDC
5、本体材质：1Gr18Ni9Ti
6、防爆规格：防爆标志号：iaⅡCT1~6;
关联设备为LB940型齐纳安全栅。
7、测量范围：可用补插法。
1）液体——*大流量根据传感器通径查表1或表2。
*小流量一般按通径及液体的密度（g/cm3查表1；如该液体的粘度高于1×10-6m2/s或lcst，则按通径在表2查出（可用补插法）。若液体粘度太高，则无法实现测量（表2中有“/"者就是）。
2）气体一被测气体（包括混合气体）的工作密度≤4kg/m3时，涡街流量传感器的测量范围，可根据其口径和气体的工作密度在表3上部查出。若密度较表中数字更高，其*小流量取*靠右的一组数字即可。

气体密度越小其流量下限值越大，若流量小于此下限值则无法实现计量，为方便查对，表3下部列出部份密度较小气体工作状态下的密度对应的压力。
