乙炔液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
乙炔液位计工作原理
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

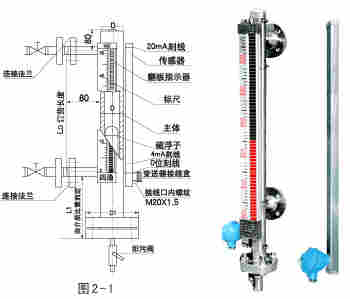

UHZ液位计结构如下图所示
乙炔液位计的结构特点
1、结构
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的黄片开关动作，实现开-关控制或报警。
3、液位计电远传
在液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。
乙炔液位计技术参数
|
安装形式内容 |
侧装式 |
顶装式 |
|
|
安装间距 |
不锈钢 |
500～5000(mm) |
500-2500(mm) |
|
ABS、PP-R |
500～4000(mm) |
||
|
工作压力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
|
|
介质密度 |
＞0。6g/c |
＞0.76g/c |
|
|
法兰连接 |
不锈钢 |
法兰20-40(DN20
PN1.0-4.0) |
法兰200-25(DN200
PN1.6) |
|
ABS |
法兰20-10(DN20
PN1.0) |
法兰200-6(DN200
PN0.6) |
|
|
主体材料 |
ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) |
||
|
介质温度 |
-40～100℃(ABS、PP-R：-40～80℃) |
||
|
环境温度 |
-40～+70℃ |
||
|
示值误差 |
±100mm |
||
|
介质粘度 |
≤1st(10-4 /s) |
||
|
上、下限 |
1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型 |
||
|
电远传、连续显示 |
1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型 |
||
乙炔液位计的使用注意事项
1.对过一定长度（普通型>3米、防腐型>2米）的液位计。
2.安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗液位计的主导管清除杂质；
