随着材料日星月异的变化，各种材料的改性功能的增加，镀膜技术对材料表面以及材料表面能的变化，通过一层膜厚材料是配件达到想要的效果；
一、手机里面金属件，通过电镀工艺，镀金后增加导电性，也可以节省不少成本；

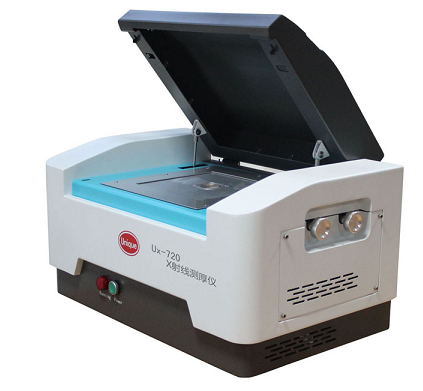

这中用X荧光光谱仪器测试。

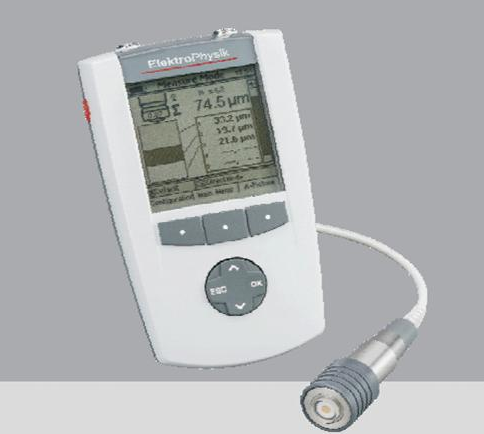

二、笔记本外壳镀膜厚度微米级，一般笔记本外壳油墨分两层—三层，层10UM左右，第二层30—50微米，第三层是几微米厚度。这种一般用超声波仪器测试。

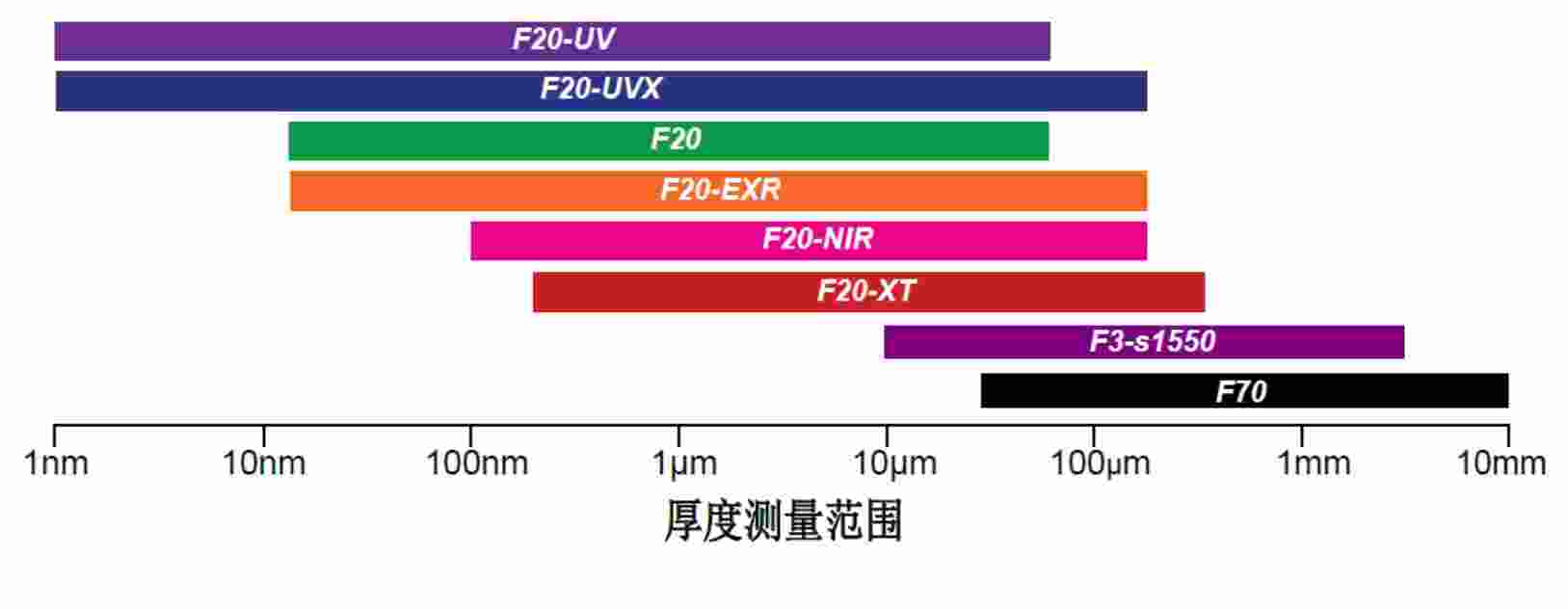

三、太阳能、手机镀膜，医疗器械镀膜都是很薄，微米级镀膜，镀膜厚材料增加透光率或者增加密闭性。测量厚度从1nm到10mm的膜厚测量系统。如果您正在寻找一款仪器，需要测量纳米厚度。
半导体膜层，光刻胶/加工膜层/介电层
液晶显示器，OLED/玻璃厚度/ITO和TCOs
光学镀层，硬涂层/抗反射层
生物医学，聚对二甲苯/医疗器械
