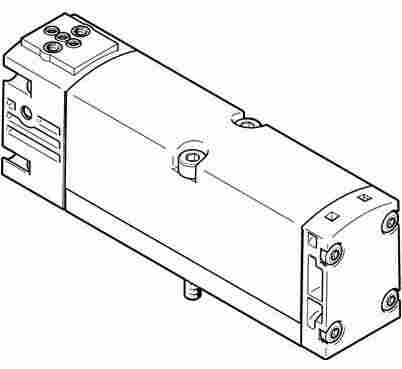

2位5通基本阀VSVA-B-M52-A-A1-P1
产品代号: 546739
宽度 26 mm
阀功能 5/2 单电控
驱动类型 电气的
阀规格 26 mm
标准额定流量 1,100 l/min
工作压力 2 ... 10 bar
设计结构 活塞滑块
复位类型 空气弹簧
防护等级 IP65，NEMA 4
额定尺寸 9 mm
排气功能 可节流
密封原则 软性
装配位置 任意
符合标准 ISO 15407-1，VDMA 24563
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
重叠 正重叠
信号状态显示 LED
阀的流量 1,400 l/min
安装在单个底座上的阀的流量 1,100 l/min
通过气动方式连接起来的阀的流量 1,100 l/min
耐腐蚀等级 CRC 0 - 无腐蚀影响
介质温度 -5 ... 50 °C
相对空气湿度 0 - 90 %
声压等级 85 dB(A)
先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]
环境温度 -5 ... 50 °C
大紧固扭矩, 阀安装 1.8 ... 2.2 Nm
产品重量 142 g
安装类型 在底座上
先导气口12 连接板规格 26 mm, 符合ISO 15407-1
先导气口14 连接板规格 26 mm, 符合ISO 15407-1
先导排气口82/84 标准情况下未通过管道输送采用管道方式
气动连接, 气口 1 连接板规格 26 mm, 符合ISO 15407-1
气动连接, 气口 2 连接板规格 26 mm, 符合ISO 15407-1
气动连接, 气口 3 连接板规格 26 mm, 符合ISO 15407-1
气动连接, 气口 4 连接板规格 26 mm, 符合ISO 15407-1
气动连接, 气口 5 连接板规格 26 mm, 符合ISO 15407-1
先导接口 符合ISO 15218
材料信息，密封 HNBR，NBR
材料信息，壳体 压铸铝
材料信息，螺丝 钢，经过电镀
VABF-S3-1-R5C2-C-6 减压阀板 543541
VABF-S3-1-R6C2-C-10 减压阀板 546789
VABF-S3-1-R6C2-C-6 减压阀板 546787
VABF-S3-1-R7C2-C-10 减压阀板 546793
VABF-S3-1-R7C2-C-6 减压阀板 546791
KMEB-1-24-2,5-LED 带电缆插头插座 151688
MSSD-EB 插头插座 151687
KMEB-1-230AC-2,5 带电缆插头插座 151690
KMEB-1-230AC-5 带电缆插头插座 151691
KMEB-1-24-10-LED 带电缆插头插座 193457
KMEB-1-24-5-LED 带电缆插头插座 151689
MEB-LD-12-24DC 发光密封件 151717
MSSD-EB-M12 插头插座 539712
MSSD-EB-S-M14 插头插座 192745
