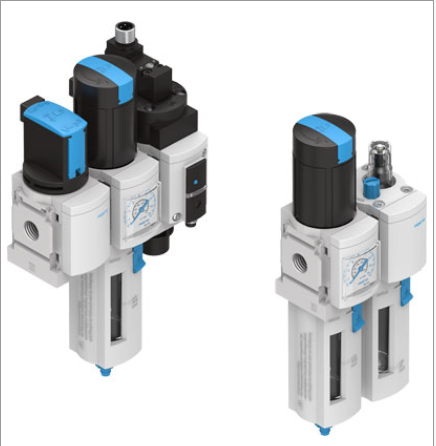

MSB4-1/4:D20:J6-WP费斯托气源处理单元组合
过滤减压阀和油雾器功能集成在一个单元里
全自动排水 1.5 …12 1.5 …12
两种压力表连接，可供不同的安装选择
滤芯选择： 5 m 或 40 m
40 m 950 1400 2100 4600 4800
压力调节范围 0.5 …12 bar
结构特点 带压力表的过滤减压阀
MSB4 MSB6G G G G G压力调节范围 0.3 …7 bar
MSB4 MSB6标准比例油雾器
FRC5 …FRC12 0.5 …12 0.5 …12
大贮油量 [cm3]金属滤杯 - 80
过滤等级 [m] 5 或 40 5 或 40
过滤等级 5 m 900 1300 2000 4400 4600
两种压力调节范围：
通过锁紧旋转手柄设定压力并锁定可锁定旋转手柄
大迟滞量 [bar] 0.25 0.25
大流量，除污效率高
安装位置 垂直方向 ±5°压力调节范围 [bar]输入压力 [bar]
安装型式 通过附件安装手动排水 1.5 …14 1.5 …20
带有手动或内置式全自动排水‘
0.3 …7 bar 和 0.5 …12 bar
良好的调压特性，迟滞小
标准额定流量 qnN [l/min]1)
大冷凝液容量 [ml]塑料保护罩 19 38
FRC1 …FRC4 0.3 …7 0.3 …7
金属滤杯 - 38塑料保护罩 30 75
过滤等级 5 m 800 850 0
40 m 850 900 1900 3500 3700
| 尺寸 | 4 |
| 系列 | MS |
| 驱动类型 | 电气的 手动 气动 |
| 驱动器锁 | 集成有锁定装置的旋转手柄 |
| 装配位置 | 任意 垂直 +/- 5° |
| 过滤等级 | 0.01 ... 40 µm |
| 冷凝水排放 | 全自动 手动旋转 半自动 |
| 设计结构 | 分支模块 活性炭过滤器 带压力表的减压阀 启动阀 开/关阀 纤维过滤器 过滤减压阀 带压力表 精密减压阀，不带压力表 膜片式干燥器 比例式标准油雾器 具有离心式分离器的烧结滤芯 具有单向功能 |
| 控制器功能 | 输出压力恒定 带初压补偿 带第二排气通道 具有回流 |
| 杯罩保护 | 塑料防护装置 |
| 差压显示 | 视觉指示器 带压力传感器 |
| 压力表 | 带压力传感器 带压力表 |
| 工作压力 | 1.5 ... 14 bar |
| 压力控制范围 | 1 ... 12 bar |
| 标准额定流量 | 800 ... 1,400 l/min |
| 线圈的特性参数 | 110 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA 230 V AC: 50/60 Hz, 提起功耗 3 VA, 保持功耗 2.4 VA 24 V DC: 1.5 W 24 V DC: 1.8 W |
| ATEX 类气体 | II 2G II 3G |
| ATEX 类粉尘 | II 2D II 3D |
| 关于工作和先导介质的说明 | 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) |
| CE 符号 (参见符合的标准) | 根据 EU-EMV 指导原则 根据 EU-Ex 防爆指导原则 (ATEX) 根据 EU low 电压 指导原则 |
| 耐腐蚀等级 CRC | 2 – 中等腐蚀影响 |
| 储藏温度 | -10 ... 60 °C |
| 介质温度 | -10 ... 60 °C |
| 环境温度 | -10 ... 60 °C |
| c UL us - Recognized (OL) | |
| 安装类型 | 带附件 |
| 气动连接, 气口 1 | G1/8 G1/4 |
| 气动连接, 气口 2 | G1/8 G1/4 |
| 气动连接, 气口 3 | G1/4 |
| 材料信息，壳体 | 压铸铝 |
| 材料信息，碗 | PC |
531 137 MSB4--FRC7:J3M1
531 133 MSB4--FRC5:J1M1
G 531 121 MSB4--FRC7:J3M1
531 117 MSB4--FRC5:J1M1
MSB6 G 530 272 MSB6--FRC7:J3M1
530 268 MSB6--FRC5:J1M1
G 530 296 MSB6--FRC7:J3M1
530 292 MSB6--FRC5:J1M1
G 530 248 MSB6--FRC7:J3M1
530 244 MSB6--FRC5:J1M1
全自动 MSB4 G
531 139 MSB4--FRC8:J4M1
531 135 MSB4--FRC6:J2M1
G 531 123 MSB4--FRC8:J4M1
531 119 MSB4--FRC6:J2M1
MSB6 G 530 274 MSB6--FRC8:J4M1
530 270 MSB6--FRC6:J2M1
G 530 298 MSB6--FRC8:J4M1
530 294 MSB6--FRC6:J2M1
G 530 250 MSB6--FRC8:J4M1
530 246 MSB6--FRC6:J2M1
