规格
缸径(mm) 12 16 20 25 32 40 50 63
动作方式 双作用
回转角度) 90°±10°
回转方向注2) 左、右
回转行程(mm) 7.5 9.5 15 19
夹紧行程(mm) 10, 20, 30 10, 20, 30, 50

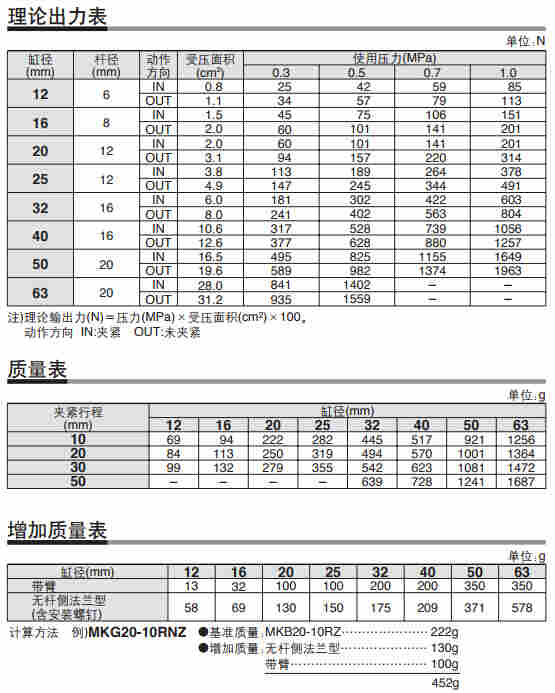

理论夹紧力(N)注3) 40 75 100 185 300 525 825 1400
使用流体 空气
耐压试验压力 1.5MPa
使用压力范围 0.1~1MPa 0.1~0.6MPa注4)
环境及使用流体温度 无磁性开关:－10~70℃(未冻结)
带磁性开关:－10~60℃(未冻结)
给油 不要
配管连接口径 M5×0.8 Rc1/8, NPT1/8 Rc1/4, NPT1/4
G1/8 G1/4
安装形式 通孔·两端螺孔共通、无杆侧法兰型
缓冲 垫缓冲
行程长度允差 ＋0.6 －0.4
使用活塞速度注5) 50~200mm/s
不回转精度(夹紧部)注1 ±1.4° ±1.2° ±0.9° ±0.7°
注2)从杆侧看，活塞杆缩回时的回转方向。
注3)表示压力0.5MPa时的夹紧力。
注4)0.61~1MPa使用的场合，请使用-X2071。
注5)气缸必须与速度控制阀连接，并将气缸速度调整在50~200mm/s的范围。另外，速度控制阀由
全闭状态开始慢慢打开，进行速度调整。
