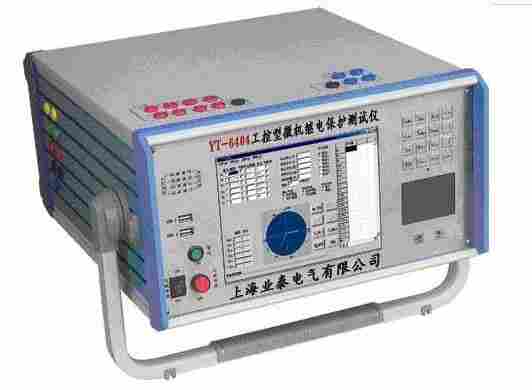

YT-6404工控型微机继电保护测试仪

微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪，六相微机继电保护测试仪，六相继电保护测试仪

YT-6404工控型微机继电保护测试仪的产品特点：

1、对变压器差动保护和备自投装置，试验更加方便和

2、单机独立运行，内置高性能工控机，8.4真彩液晶显示，运行 Windows XP操作系统。

3、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,改善了波形的质量,提高了精度。

4、功放采用高保真线性功放,确保了小电流的精度和大电流的稳定。

5、YT-6404微机继电保护测试仪采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

6、可连接笔记本电脑运行。与工控机使用同一套软件，无须重新学操作方法。

7、配有直流辅助电压源输出，分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用

。

YT-6404工控型微机继电保护测试仪的技术参数：

1、交流电流源相电流输出（有效值）：0--40A/相，精度0.2%

三相并联输出(有效值)： 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A   功率 ：420VA/相

三相并联电流*大输出功率 ：900VA

三并电流*大输出允许工作时间 ：10S

频率范围： 0--1000HZ 精度：0.001HZ

谐波次数 ：2--20次  相位  ：0~360° 精度：0.1°

2、直流电流源电流输出：  0--±30A/相  ：精度 0.2%

3、交流电压源相电压输出（有效值）： 0--125V/相  精度：0.2%

线电压输出（有效值）： 0--250V

相电压/线电压输出功率 ： 75VA/100VA

频率范围 ： 0--1000HZ

精度：0.001HZ

谐波次数  ：2--20次

相位 ：0--360°

精度：0.1°

4、直流电压源
相电压输出幅值  ：0--±150V   精度：0.2%

线电压输出幅值  ：0--±300V   相电压/线

电压输出功率 ：90VA/180VA

5、开关量
开入量 ：  8对    空接点  ： 1--20mA，110V 装置内部有电源输出

电位翻转 ： 0--6VDC为低电平   15--250VDC为高电平

开出量：4对，空接点，遮断容量：110V/2A，220V/1A。

6、时间测量范围：1ms--9999s    测量精度﹤1ms

7、体积重量：365*400*195 (mm )   16Kg

8、电源:AC220V±10%   50HZ   10A
