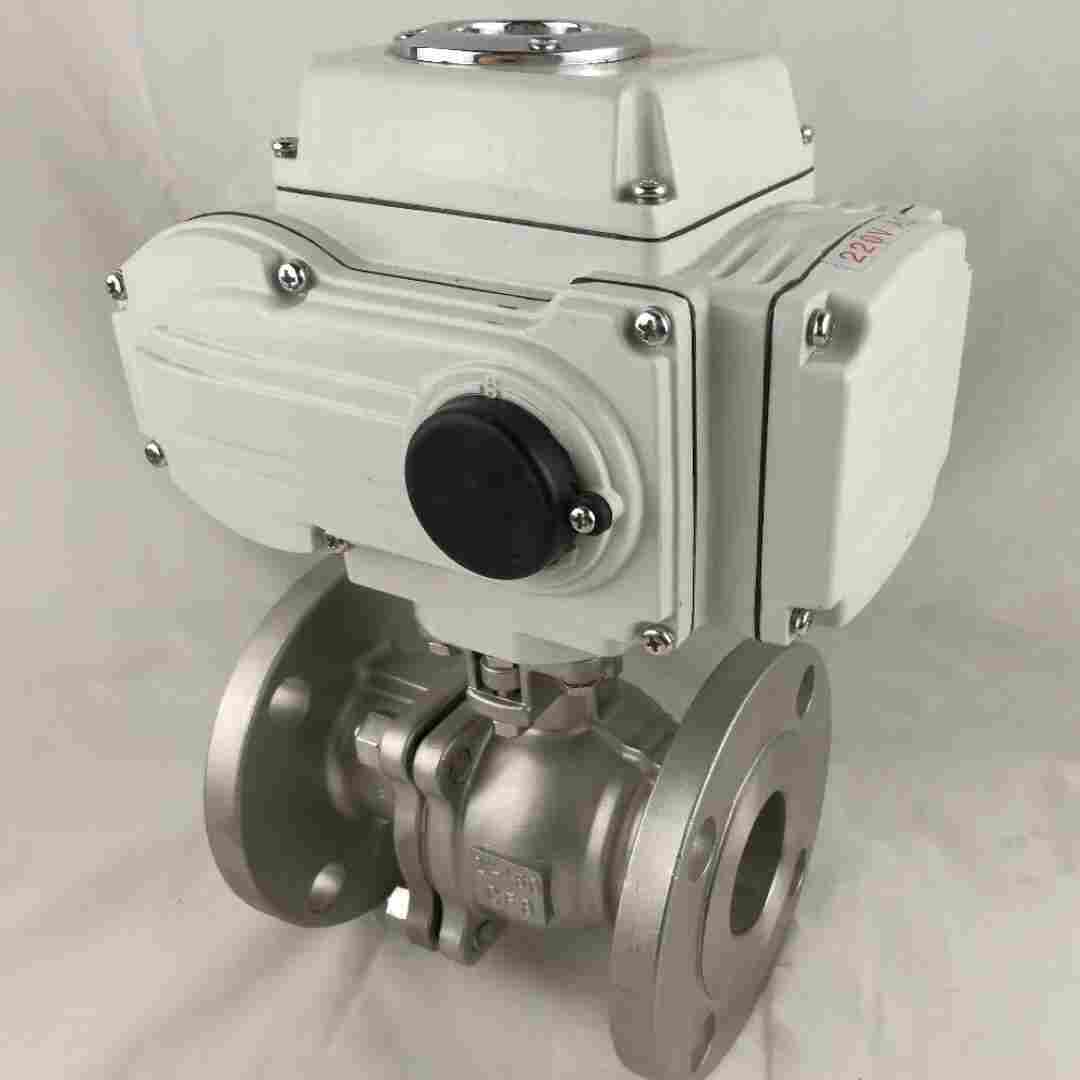

电动不锈钢球阀参数说明-温州瑞通阀门有限公司

一．电动球阀用途介绍：

电动球阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要；如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是建设、科技建设的产品。

二．电动球阀主要技术参数：

公称通径	DN15-200mm
连接方式	法兰
执行器选配	JLA系列、JLB系列及进口执行器系列
控制方式	开关型（电开、电关）、调节型
公称压力	PN16、25、40、64bar（如需更高压力订货时注明）
电源电压	AC220V、AC380V、DC24V（其它特制）
介质温度	W1:-40-180℃、W2:-40 - 300℃
介质温度	W3:-30 - 425℃、W4:-40 -425℃
环境温度	标准型：-20 - 80℃
防护等级	IP55、IP65、IP67
阀体材质	碳钢(C)、不锈钢(P4、P6)
密封材质	聚四氟乙烯(F)、对位聚苯(PPL)
密封材质	金属硬密封(H)、砸质合金(

三：电动球阀编号说明：

不锈钢电动球阀型号编制说明

1代号		3代号	球阀系列	4代号	控制方式
JL	巨良	Q1	通用二通球阀		JLA精巧型
		Q2	通用三通球阀	A1	开关型（带无源触点）
		Q3	美式球阀	A2	位置信号（电位器，起到位置反馈）
		Q4	固定式球阀	A3	4~20mA调节信号
		Q5	V型球阀	A4	1~5V.DC调节信号
		Q6	薄型球阀	A5	0~10V.DC调节信号
2代号		Q7	卫生级球阀	A6	开关信号（电阻值反馈）
900	电动阀系列	Q8	PVC球阀		JLB防爆型
		Q9	罐底球阀	B1	开关型（带无源触点）
		Q10	衬氟球阀	B2	位置信号（电位器，起到位置反馈）
		Q11	低温球阀	B3	4~20mA调节信号
		Q12	保温球阀	B4	1~5V.DC调节信号
		Q13	偏心半球阀	B5	0~10V.DC调节信号
5代号	连接方式		蝶阀系列	B6	开关信号（电阻值反馈）
C1	内螺纹	D1	软密封蝶阀	......	......
C2	法兰	D2	硬密封蝶阀
C3	对夹	D3	卫生级蝶阀
C4	焊接	D4	PVC蝶阀
C5	卡箍	D5	通风蝶阀
......	......	D6	衬氟蝶阀
		D7	伸缩蝶阀
		Z1	电动闸阀
		Z2	电动刀型闸阀
		J1	电动截止阀


6代号	公称通径	7代号	公称压力	8代号	阀体材质
10	10mm	10	PN10bra	Q	铸铁HT200
15	15mm	16	填料材质	C	铸钢WCB
20	20mm	25	聚四氟乙烯PTFE	P4	不锈钢304
25	25mm	40	对位聚苯PPL	P6	不锈钢316
32	32mm	64	柔性石墨	P6L	不锈钢316
40	40mm		美标	PVC	塑料
50	50mm	150	150Class	......	......
......	......	300	300Class
		400	400Class
		其他特殊压力可根据客户要求制造		其他特殊阀体材质可根据客户要求定做

9代号	密封材质	10代号	介质温度	11代号	三通类型
F	聚四氟乙烯PTFE	W1	-40~180℃	L	三通L型
PPL	对位聚苯PPL	W2	-40~300℃	T	三通T型
H	金属硬密封	W3	-30~425℃	......	......
Y	硬质合金	W4	-40~425℃
X	丁晴橡胶NBR	W5	-20~80℃
FKM	氟橡胶	W6	-20~150℃
F46	全内衬氟四氟乙烯	W7	-40~160℃
N	尼龙	W8	-20~80℃
E	三元乙丙胶EPDM	W9	-30~120℃
其他密封材质可定制		其他特殊温度可根据客户尺寸定做
