◆数显热空气流量计测量介质： 气体、液体、蒸气
◆数显热空气流量计口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆数显热空气流量计流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
数显热空气流量计正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆数显热空气流量计测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
本公司的数显热空气流量计是按日本标准JIS Z8766：2002《流量计量测定方法》，并借鉴日本OVAL公司的产品技术进行设计和生产的。除具备普通数显热空气流量计的共同特点外，还具有下述突出的特点：
（1）自DN20起以上各规格：均采用表体与三角柱一次铸造完成，减少了测量孔因焊接三角柱而产生的变形，提高涡街信号的稳定性。
(2)自DN40起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量的是大口径采用此结构，虽然增加了工艺难度，但却大大提高了产品的抗干扰能力。
（3）数显热空气流量计采用双电源供电，可以保证长时间不间断测量，信号的转换采用数字信号处理技术（DSP）突破了传统的模拟方法处理涡街信号的局限性，提高了涡街信号的检测灵敏度，加强了数显热空气流量计的抗震性能。
数显热空气流量计产品选型：
|
型 谱 |
说 明 |
||||||
|
JKMLUGB |
|
涡街流量仪表 |
|||||
|
检测 |
B |
|
压电式传感器 |
||||
|
方式 |
E |
|
电容式传感器 |
||||
|
连接方式 |
1 |
仅对满管型 |
法兰连接型 |
||||
|
2 |
仅对满管型 |
法兰卡装型 |
|||||
|
3 |
仅对插入型 |
简易插入型 |
|||||
|
4 |
仅对插入型 |
球阀插入型 |
|||||
|
测量介质 |
2 |
|
液体 |
||||
|
3 |
气体 |
||||||
|
4 |
蒸汽 |
||||||
|
公称通径 |
2 |
|
DN25 |
||||
|
… |
… 单位：mm |
||||||
|
30 |
DN300 |
||||||
|
使用环境 |
P |
|
普通型 |
||||
|
B |
防爆型 |
||||||
|
输出信号 |
1 |
脉冲输出 |
|||||
|
2 |
4～20mA电流输出，液晶显示 |
||||||
|
3 |
RS-485通讯 |
||||||
|
4 |
电池供电，不带温度、压力补偿 |
||||||
|
5 |
温压补偿一体，4～20mA电流输出型 |
||||||
|
6 |
温压补偿一体，电池供电型 |
||||||
数显热空气流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，数显热空气流量计是节流式流量计的理想替代产品。
数显热空气流量计在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。数显热空气流量计我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与数显热空气流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

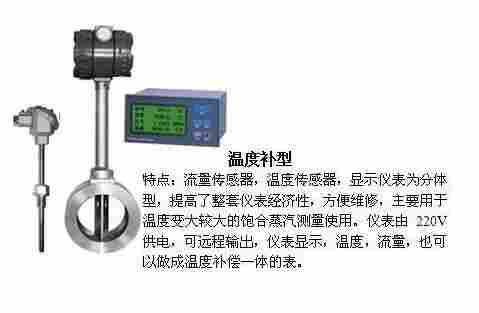

为了使用方便，电池供电的本地显示型数显热空气流量计采用微功耗高新技术，数显热空气流量计采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型数显热空气流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～ 55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V防爆等级 本安型iaIIbT3-T6
防护等级 IP65
数显热空气流量计工况流量范围 （m3/h）
注意事项
法兰与直管段焊接时不能带着传感器焊接。
安装时应使传感器的流向标志与管道内流体流向一致。
传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。
测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，大长度不应过200米。
安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。
测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时，必须安全操作，做好高温防护。降温降压后在安全条件下方可更换探头。
