用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
凝气器液位计是可靠的具有安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。
凝气器液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时，可省去该系统信号检测的中间变送，从而提高其传输精度。
工作原理：
凝气器液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时，由红色转为白色，红色始终表示液位的高低。
凝气器液位计特点：
1、适用于容器内液体介质的液位测量，除现场显示外，可配远传变送器、液位控制器等功能。
2、显示直观醒目，显示方向可根据用户要求改变。
3、测量范围大，不受容器高度限制。
4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
5、结构简单，安装方便，维修简易。
6、耐腐蚀，耐防爆。
凝气器液位计主要技术参数：
|
安装形式内容 |
侧装式 |
顶装式 |
|
|
安装间距 |
0.4-10米范围内任选 |
0.5-5米范围内任选 |
|
|
工作压力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
|
|
介质密度 |
≥ 0.5g/cm 3 |
≥ 0.76g/cm 3 |
|
|
连接法兰 |
不锈钢 |
法兰 20-40（D N 20 P N 4.0） |
法兰 200-25（D N 200 P N 2.5） |
|
ABS |
法兰 20-10（D N 20 P N 1.0） （GB9119-88） |
法兰 200-6（D N 200 P N 0.6） |
|
|
主体材料 |
ABS（ 工作压力 0.6MPa）、 不锈钢 |
||
|
介质温度 |
-40 ℃ ~300 ℃ （ABS: -40 ℃ ~80 ℃ ） |
||
|
环境温度 |
-40 ℃ ~+70 ℃ |
||
|
示值误差 |
± 10mm |
||
|
介质粘度 |
≤ 1st（10 - 4 m/s） |
||
|
上下限开关输出 |
1. 控制灵敏度 :
10mm |
||
|
电远传连续显示 |
1. 精度 : ± 1.5% |
||
凝气器液位计产品选型：
1． 的组成如下：
|
UHZ凝气器液位计 |
||||||||
|
|
代码 |
安装方式 |
||||||
|
|
代码 3 4 |
主体材质 ABS(工程塑料) 304内衬四氟 |
||||||
|
|
代码 |
公称压力 |
||||||
|
|
代码 |
型式 |
||||||
|
|
|
安装间距 （ 测量范围 ） |
||||||
|
|
L1 |
安装深度 （ 顶装式 ） （0~4000mm 任选 ） |
||||||
|
|
介质 |
g/cm3 |
||||||
|
UHZ 1 1 1 1 L= □ L= □ p= □ |
||||||||
2 ．凝气器液位计型号标记示例：
示例 1 ： UHZ-C111 L=2500 ρ =0.6 侧装式 ,304（0.6MPa）, 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ： UHZ-D232 □ L=2500 L1=3000 ρ =0.5 顶装式 ,316L （2.5MPa）, 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
凝气器液位计定货须知 ：
l 、定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂人员将协助您选型或为您设计制造特殊产品。

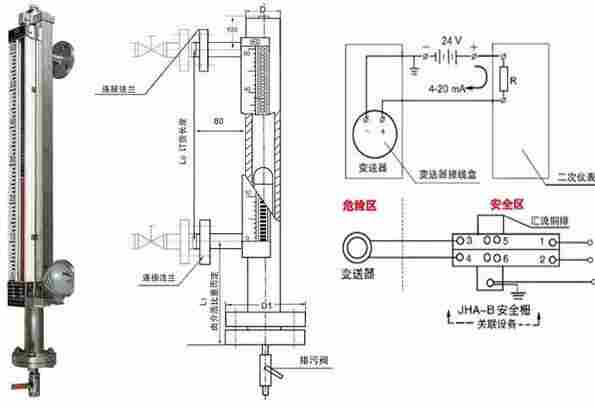

3、用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
|
安装型式 |
主体材质 |
公称直径 |
公称压力 DN |
法兰外径PN（Mpa） |
螺心栓圆孔直 中径K |
螺孔径 L |
螺栓 |
密封面 |
法兰厚度 C |
法兰密封垫 |
|
||||||||||||||||
|
数量n |
螺纹Th |
d |
f |
外径 |
内径 |
厚度 |
|
||||||||||||||||||||
|
侧装 |
不锈钢 |
20 |
4.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
||||||||||||
|
ABS |
20 |
1.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
|||||||||||||
|
顶装 |
不锈钢 |
200 |
2.5 |
360 |
310 |
26 |
12 |
M24 |
274 |
3 |
32 |
284 |
220 |
2 |
|
||||||||||||
|
ABS |
200 |
0.6 |
320 |
280 |
18 |
8 |
M16 |
258 |
3 |
24 |
262 |
220 |
2 |
|
|||||||||||||
|
|
|
厂家编号 |
|||||||||||||||||||||||||
|
|
代号 |
含义 |
T |
高温型 |
基本类型 |
||||||||||||||||||||||
|
|
P |
普通型 |
Y |
高压型 |
|||||||||||||||||||||||
|
|
D |
顶装型 |
H |
高温高压型 |
|||||||||||||||||||||||
|
|
F |
防腐型 |
B |
防爆型（Bd为隔爆型、Bi为本安型） |
|||||||||||||||||||||||
|
|
R |
伴热型 |
|||||||||||||||||||||||||
|
|
代号 |
含义 |
4 |
4.0 |
过程压力 （MPa） |
||||||||||||||||||||||
|
|
0 |
常压 |
5 |
6.3 |
|||||||||||||||||||||||
|
|
1 |
1.0 |
6 |
10.0 |
|||||||||||||||||||||||
|
|
2 |
1.6 |
7 |
15.0 |
|||||||||||||||||||||||
|
|
3 |
2.5 |
8 |
其他 |
|||||||||||||||||||||||
|
|
代号 |
含义 |
4 |
0.75-0.9 |
介质密度 （g∕cm3） |
||||||||||||||||||||||
|
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
|||||||||||||||||||||||
|
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
|||||||||||||||||||||||
|
|
3 |
0.65-0.75 |
|||||||||||||||||||||||||
|
|
代号 |
含义 |
2 |
PVC/ UPVC |
主体材质 |
||||||||||||||||||||||
|
|
0 |
304 |
3 |
内衬F4（或PE） |
|||||||||||||||||||||||
|
|
1 |
316/ 316L |
4 |
其他 |
|||||||||||||||||||||||
|
|
0 |
翻柱现场显示型 |
显示方式 |
||||||||||||||||||||||||
|
|
1 |
变送输出型 |
|||||||||||||||||||||||||
|
|
2 |
翻柱附带变送输出型 |
|||||||||||||||||||||||||
|
|
3 |
其他型 |
|||||||||||||||||||||||||
|
|
0 |
无报警点 |
报警代号 |
||||||||||||||||||||||||
|
|
1 |
有一个报警点 |
|||||||||||||||||||||||||
|
|
2 |
有两个报警点 |
|||||||||||||||||||||||||
|
|
3 |
其他 |
|||||||||||||||||||||||||
|
|
X |
其他内容 如：量程（L） |
其他选项 |
||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
凝气器液位计安装使用与维护：
1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、凝气器液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
