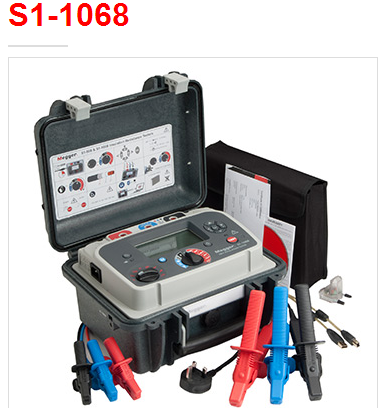

Megger绝缘电阻测试仪S1-1068

Megger绝缘电阻测试仪S1-1068

公司地址：上海黄浦区北京东路668号科技京城东楼27-C1室
联 系 人：张小姐
电话：【直线】
手    机：
公司传真：
Q     Q： 1482435966
邮    箱：1482435966@qq.com

大电阻量程达20 TΩ
8 mA噪声抑制，4种滤波方式
海拔4000 m以下CATIV 1000V安全标准
快速充电锂离子电池，满足 IEC62133标准
可使用AC电源运行
坚固的双层外壳设计
新的10 kV S1-1068绝缘电阻测试仪适用于发电、输电和配电行业的电力公司和服务公司。仪器拥有的充电电流、噪声抑制能力和软件滤波功能，使其成为目前Megger公司的DC绝缘电阻测试仪。

仪器的使用效率是全新S1系列的侧重点，其拥有快速充电电池，并且当电池用尽时可以通过AC电源运行。直观的用户界面使用户不用花时间去记住如何操作。大的背光屏可以同时显示多个测试结果。

S1系列拥有双层外壳设计，坚固的外壳保护仪器免受撞击和掉落造成的损坏，内壳有防火的作用。

Megger新的S1系列的绝缘电阻测试仪包含了一个5 kV型号S1-568、一个10 kV型号S1-1068和一个15 kV的型号S1-1568。这些高端型号适用于发电、输电和配电行业的电力公司和服务公司。这个系列的仪器拥有的充电电流、噪声抑制能力和软件滤波功能，使其成为目前Megger公司的DC绝缘电阻测试仪。仪器的使用效率是全新S1系列的侧重点，其拥有快速充电电池，并且当电池用尽时可以通过AC电源运行。直观的用户界面使用户不用花时间去记住如何操作。两个旋转开关可以实现简易的操作，大的背光屏可以同时显示多个测试结果。盖子上印有快速开始测试指导图，有效地辅助新用户进行仪器的操作。同时仪器的设计将安全性也考虑在内，5 kV和10 kV的型号安全性都达到了海拔3000米以内CAT IV 600 V安全等级；S1-1568达到海拔4000米以内CAT IV 1000 V的安全等级。仪器的远程控制功能会受到制造商和维修人员的欢迎，这个功能使他们可以在工厂的房间里进行自动电阻测试，也使得变电站的技术人员可以在一个更舒适和安全的距离完成测试。

S1系列拥有双层外壳设计，坚固的外壳保护仪器免受撞击和掉落造成的损坏，内壳有防火的作用。箱子的IP等级能够防止在运输和存储过程中水分和灰尘的侵入。仪器盒盖上夹有测试线袋，确保任何时候测试线都和仪器在一起。为了增加测试端的方便性，盒盖是可以移除的。绝缘测试模式下有五种现成的输出电压以及一个用户自设的输出电压范围可供选择。预定义的绝缘诊断测试方式有极化指数（PI）、电介质吸收比（DAR）、电介质放电（DD）、步进电压（SV）和升压测试。

高级存储器能够包含带时间/日期烙印的测试结果，并且能够将数据作为日志记录，将结果调到屏幕。完全隔离的USB接口或板载蓝牙接口可将数据安全地下载到Megger的设备管理软件，PowerDB版、高级版或入门版。带双层绝缘的测试线， 3kV的夹子绝缘等级与中型夹单层绝缘时6 kV的性能相当，5 kV时与大型夹单层绝缘时的10 kV性能相当。15 kV测试线的夹子绝缘等级为15 kV。

特性
■ 测量高达15 TΩ（5 kV）/35 TΩ（10 kV、15 kV）的绝缘电阻
■ 大电流 — 6 mA短路电流
■ 高性能噪声抑制 — 抵御8 mA噪声
■ 四种软件滤波器：10s，30s，100s，200s
■ 锂离子电池 – 2小时充电能连续6小时对100 MΩ负载进行不间断测试（S1-568），电池符合IEC 62133标准
■ S1-568和S1-1068符合海拔3000米以内CAT IV 600 V安全
标准
■ S1-1568符合海拔4000米以内CAT IV 1000 V安全标准
■ 通过USB电缆进行远程控制
■ 通过USB电缆或蓝牙进行内存数据导出
■ 带时间的绝缘电阻诊断，包括IR，DAR，PI，DD，SV和升压测试
■ 带自动背光的大LCD显示屏
■ 电压功能（30 V到660 V）AC或DC
■ 高级存储器功能，调用数据到屏幕，带日期/时间印迹的
结果
■ PowerDB入门版设备管理软件

■ 可选择记录温度和湿度（另外测量）

应用
电阻绝缘（IR）测试是产品电气绝缘是否有效地一种定性测试，结果代表了产品电气绝缘的有效性。应用场合有电缆绝缘、变压器绝缘、电动机/发电机绝缘、断路器绝缘和套管绝缘。常见的绝缘测试通常为现场测试，也就是1分钟的IR测试和10分钟的极化指数PI测试，PI是10分钟时的电阻与1分钟时
电阻的比值，结果与温度无关。电气规格

电压输入范围：

S1-568, S1-1068： 90 - 264 V rms, 50/60 Hz, 100 A
S1-1568： 90 - 264 V rms, 50/60 Hz, 200 A
电池： 11.1 V, 5.2Ah 符合IEC62133:2003标准(S1-1568 有2个电池)
电池容量S1-568： 通常情况下能在5 kV，100 MΩ负载下持续6个小时
电池容量S1-1068： 通常情况下能在10 kV，100 MΩ负载下持续4.5个小时
电池容量S1-1568： 通常情况下能在15 kV，100 MΩ负载下持续4.5个小时
充电时间： 深充电2.5小时，正常充电2小时30分钟快速充电： 充电完成后，在 5kV、100 MΩ负载下持续测试1个小时
测试电压： 250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL
用户自定义测试电压： 40 V到1 kV，10 V每步
1 kV到5kV，25 V每步
5 kV到15 kV，25 V每步
输出电压精度： + 4 %, - 0 %, ±10 V （1 GΩ，
0°C 至 30°C)

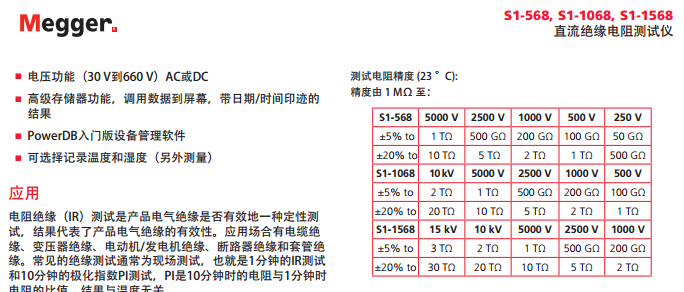

测试电阻精：
S1-568 10 kΩ 至 15 TΩ
S1-1068 10 kΩ 至 35 TΩ

S1-1568 10 kΩ 至 35 TΩ
