KJTC-IV开关机械特性测试仪详细介绍
本目录是

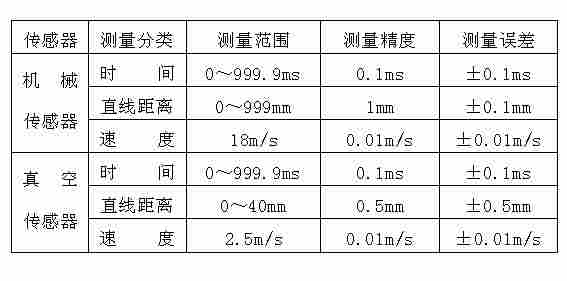

2、测量精度与误差

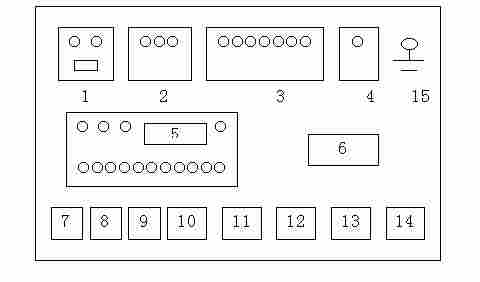

四、仪器面板介绍（见图一）
1、电压输入； 2、合分闸信号接线插口； 3、断口信号接线插口； 4、传感器输入插口； 5、测量结果显示屏； 6、打印机； 7、220V电源插座； 8、仪器电源开关； 9、操作键； 10、数据打印键； 11、波形打印键； 12、曲线打印键； 13、数据显示键； 14、清除键； 15、接地柱。
五、测量线的连接与测试方法
1、注意事项
仪器在连接、拆除断口测量线及更换位移传感器时必须切断电源开关，在切断电源的情况下进行连接。
该仪器设置了六个断口输入端子，仪器在程序上设定以A断口的采样数据来计算行程、行程及合（分）闸速度。在连接断口线时，必须将安装了传感器相的断口线连接在仪器的A接线柱上，（例：如将传感器安装在高压断路器的B相上，应将B相的断口线连接在仪器的A接线柱上，此时，测量显示出的A断口数据实际上是B相断口的数据），否则，仪器测量出的行程、行程及速度数据有误。在使用中将位移传感器安装在高压断路器的哪一相上，可按用户要求任意选择。
2、断口线的连接

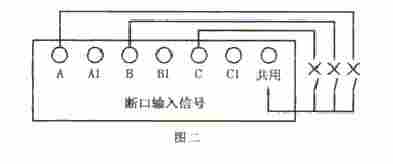

⑴ 测量真空、六氟化硫、少油三相三断口高压断路器的接线方法（见图二）。
检测三相只有三个断口的高压断路器时，首先将高压断路器A、B、C三相断口连接在仪器的A、B、C红色接线上（选择相应类型的位移传感器安装）。其余一根测量对应线同仪器面板上对应端的黑色接线插连通。

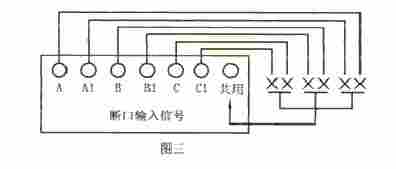

⑵ 测量少油多油六断口高压断路器的接线方法（见图三）。 检测三相六个断口的高压断路器时采用九根线的连接方法。如：少油SW6-110型断路器，将A相断口1、断口2接线分别连接仪器面板上的A、A1插口，此时，相应的位移传感器应安装在高压断路器的断口1处，并将A相动触头公用端连接仪器面板的公用黑插口上。依照此方法，再连接B、C相。此时仪器所显示的三相不同期时间即为六个断口的相差时间，同相不同期时间是以三组断口即A与A1，B与B1，C与C1的相差时间。
⑶ 测量少油十二断口高压断路器的接线方法。 对少油SW6-220型高压断路器检测时，首先应进行分相测量，将其中一相上的两台高压断路器之间的软连接断开，对两台高压断路器的接线方法参照第⑵条中的少油SW6-110型高压断路器的连接方法连接。仪器的C与C1入口不接输入线。此时仪器测量显示的三相不同期时间为该组四个断口中*快与*慢的两个断口之间的相差时间，显示的同相不同期时间分别为断口A与A1，B与B1的相差时间。
在对每一相高压断路器分别调试测量合格后，再进行三相不同期的测试。测量十二个断口的三相不同期时，需要将每一相中两台高压断路器的软连接接通，以三相高压断路器中的软连接处作为各相的公用端，连接在仪器面板的公用黑插口上，再将每一相高压断路器的进线与出线端子分别对应连接在仪器的A、A1、B、B1、C、C1的插口上，即将开关的十二个断口连接成六个串联断口进行测试，按此方法进行连接后的测量结果与 十二个断口分别连接测量结果完全相同。此时仪器所显示的A与A1，B与B1，C与C1口的同相不同期时间分别为三组串联断口各自的相差时间，三相不同期时间为三相中六个串联断口的相差时间，即也是三相十二个断口中*快与*慢断口的相差时间（注：在对三相不同期测量时应保持三相操作机构的压力相同）。
3、合（分）闸信号线的连接

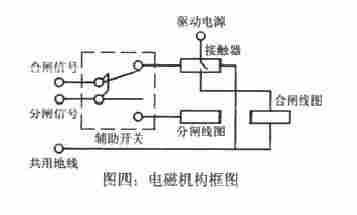

连接合分闸信号线时，应先切断高压断路器原有控制部分的电源，将仪器合（分）闸信号接线插口的连接线直接与高压断路器的控制回路对应连接。做合闸操作时，必须接在合闸控制回路上，也就是接线端子排上的合闸控制点和共用地，做分闸时，接端子排上的分闸控制点和共用地，经过辅助开关操动高压断路器。
六、测量结果的显示输出
1、接入电源开关
仪器数码窗显示等待提示符"d"，仪器采样到高压断路器的操作信号后，数码窗开始显示测试提示符"C"，仪器进行数据计算处理（约5～8秒钟）。若操作失误或是不操作，数码窗显示失败提示符"S"。注意：如果测量时传感器的安装及仪器测量线的连接有问题时，也会出现失败提示符"S"。
3、数据的数码显示输出
⑴ 仪器采样结束后，此时数码窗显示高压断路器六个断口的合闸先后顺序。
⑵ 按一下显示键，此时数码窗显示为高压断路器合闸时的三相不同期时间，可根据合（分）闸的先后顺序对高压断路器再进行调整。当不同期的时间相差小于0.1S时，仪器自动跳过，不予显示。
⑶ 再按一下显示键，此时数码窗显示的是高压断路器的同相不同期时间。（注：A表示A与A1的同相不同期时间，B表示B与B1的同相不同期时间，C表示C与C1的同相不同期时间。）
⑷ 再按一下显示键，此时数码窗显示的是高压断路器固有的合闸时间，再继续按显示键，将分别显示六个断口的实际合闸时间。
⑸ 再按一下显示键，数码窗则分步显示A、A1、B、B1、C、C1断口的合闸弹跳时间（注：断口无接线时或弹跳时间小于0.1S时，仪器自动不显示）。
⑹ 继续按一下显示键，此时数码窗显示为高压断路器的刚合速度，继续按显示键，此时分别显示高压断路器的合闸的*大速度、平均速度、行程、行程。（注：使用真空型传感器测量行程、速度时，仪器不显示刚合（分）速度、*大速度，只显示行程、行程和平均速度。速度的显示精度为1秒米即小数点后两位数。）
九、一起故障分析与检查
1、在高压断路器操作后，仪器数码窗显示测试提示符"C"，约5～8秒后，显示失败提示符"S"。此情况为仪器先作了分闸操作，使仪器程序进入了保护状态。此时，按一下清除键后，再进行合闸操作，故障即能排除。
2、高压断路器先作了合闸操作后，出现失败提示符"S"，出现该现象的原因有以下几种情况：
⑴ 检查断口测量线及合（分）闸信号测试线的是否正确无误。
⑵ 按压操作键1的同时，测量合（分）闸信号接线插内，有无仪器输出的直流电压；拆掉仪器断口信号接线插内的所有连线，测量每组接线插内，有无约15V的直流电压，黄接线插为正极。
⑶ 在测量负电源为共用地的高压断路器时，合（分）闸信号接线插是否同时并接了高压断路器的合（分）闸线圈。由于高压断路器的合（分）闸线圈以负极作为了共用地，同时接线后造成了仪器内的合（分）闸信号线插短路。解决的方法是：在作合闸操作时，不连接分闸信号线；作分闸操作时，不连接合闸信号线。此方法可避免上述情况，并可检测出准确的测量数据。
3、仪器测量显示出的行程小于实际行程数值。
仪器本身是以采样电信号做为采样基准，与原来用尺子测量行程数值的方法不一样，只有在触头电接触起来，才开始记录行程。如：在有些少油高压断路器的定触头上有约10mm厚的绝缘保护环，仪器所测量反映出的行程不计绝缘环的厚度，故会产生约10mm的测量差距。
4、高压断路器操作后，有合（分）闸先后顺序，但有几个断口或全部断口均无不同期时间。 该情况属于正常情况，是因为仪器所设计的不同期时间的基准为0.1毫秒，对小于0.1毫秒的测试数据仪器自动不予显示。
5、高压断路器操作后，一个断口或几个断口都不显示弹跳时间。 该原因和第4条相同，是因为各断口的弹跳时间小于0.1毫秒，而致使仪器不予自动显示。
6、测量出的行程、速度与正常值相差很大。
⑴ 该情况出现在安装了位移传感器的断口上，多为传感器滑标与动触头连接杆上的绝缘套管有破裂现象，在高压断路器动作中，产生电连接，造成数据的采样错误，此时，在显示的该断口时间及在打印出的电流波形图中均能反映出来。
⑵ 高压断路器动作后，滑标上的尼龙件是否进入了传感器的导向孔，从而造成仪器采样错误的数据。重新调整位移传感器的安装高度。
⑶ 传感器安装是否正确，自制的传感器支架是否符合要求。在测量中是否没有将安装传感器的断口线连接在仪器的A接线插中。检查仪器断口线接线插口中是否有14.5V的工作电压。
⑷ 该情况出现在未安装位移传感器的断口上时，应检查高压断路器的不同期时间是否大于1毫秒。仪器安装位移传感器的断口是以传感器实测距离显示该断口的行程、行程，未安装传感器的断口是采用同一机构各断口运行速度相等的原理，以A断口的速度与本断口的时间计算出行程、行程数据，如果不同期时间过大或者被测断口不是在同一连动机构上，将会造成测量出的行程、速度与正常值相差较大。（注：在不是同一连动机构上的被测断口计算出的行程、行程数据仅供参考。）
十一、仪器附件清单
1、测试仪主机 1台；
2、速度、距离位移传感器 2套；
3、滑标安装尼龙件 4根；
4、仪器断口测量线 1套；
5、仪器保险管 4根；
6、打印纸 2卷；
7、多功能位移传感器支架 1套；
8、使用说明书 1本；
9、产品合格证 1份。

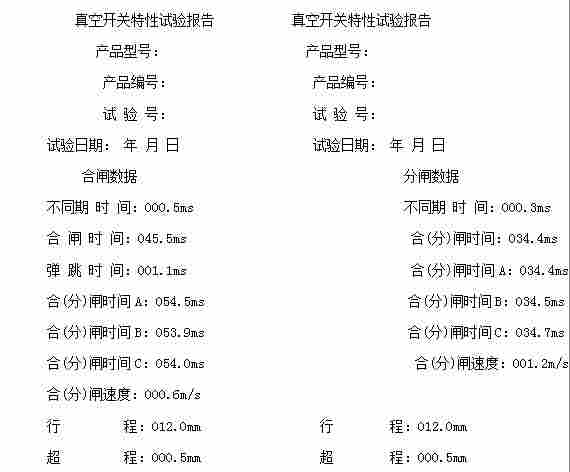

十二、打印格式如下所示
