产品概述
JKM-LDE型智能DN40电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使 用方便，可以减少其他DN40电磁流量计英文菜单所带来的不必要的麻烦和错误。另外我们设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环， 减少了仪表体积和安装维护的麻烦。
DN40电磁流量计衬里材料的确定：参照表
DN40电磁流量计电极、接地环材料的确定：参照表
DN40电磁流量计测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）
|
测量度及重复性 |
结构类型 |
|
度 |
重复性（脉冲） |
|
|
管道式 |
|
±1.5% |
0.5% |
|
|
液体 |
±1.0% |
0.33% |
|
|
|
插入式 |
液体 |
±2.5% |
0.83% |
|
|
|
±3.0% |
1.00% |
|
|
测量范围 |
测量流体 |
流速下限(m/s) |
流速上限(m/s) |
|
|
|
气体（含蒸汽） |
7 |
55(DN>200为50) |
|
|
|
液体 |
0.7 |
5.5 |
|
|
|
||||
|
DN40电磁流量计额定压力： |
GB 1.6MPa 2.5MPa 4.0MPa 6.4MPa DIN PN16 PN25 PN40 |
|||
|
|
JIS 10K 20K 40K ANSI Class150 Class300 Class600 |
|||
|
介质温度： |
-40~250℃（普通型，插入式-40~120℃）100~350℃（高温型） |
|||
|
|
||||
|
DN40电磁流量计结构类型 |
部件名称 |
材质 |
||
|
|
传感器表体 |
304不锈钢 |
||
|
|
旋涡发生体 |
304不锈钢 |
||
|
|
检测探头 |
316不锈钢 |
||
|
|
连杆 |
304不锈钢 |
||
|
|
散热器 |
铝合金 |
||
|
|
垫片 |
耐高温石棉垫、丁睛橡胶垫片、石墨垫片 |
||
|
|
||||
|
DN40电磁流量计供电电源 |
||||
|
|
电源方式一 |
24VDC供电 |
||
|
|
电源方式二 |
3.6V锂电池供电(就地显示型) |
||
|
|
电源方式三 |
24VDC和3.6V锂电池双电源供电 |
||
|
|
电源方式三 |
24VDC和3.6V锂电池双电源供电 |
||
|
|
||||
|

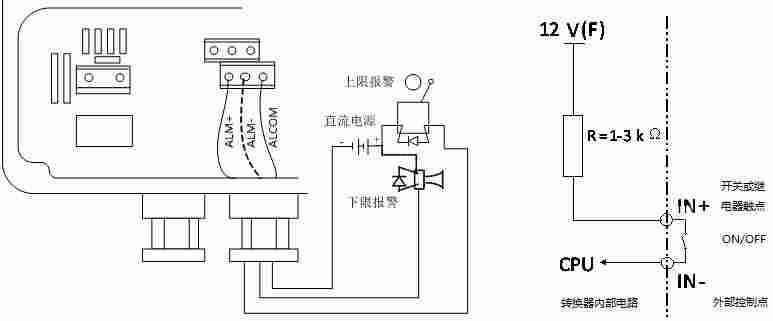

输出信号 |
脉冲输出,4~20mA电流输出,RS-485、Ｈart、ＭodBus通迅等输出可供选择 |
|||
|
|
||||
|
电气接口 |
M20*1.5 |
|||
|
|
||||
|
防爆等级 |
隔爆型Ex d IIBT3～6、本安型Exia IIC T3～6 |
|||
|
|
||||
|
防护等级 |
IP65 |
|||
|
|
||||
|
表体处理 |
传感器表体采用不锈钢喷砂，放大器外壳采用塑 |
|||
|
|
||||
|
环境温度 |
-35～60℃（无LCD）、5～60℃（带LCD） |
|||
|
|
||||
|
相对温度 |
5～9.5% |
|||
DN40电磁流量计口径和流量范围选择
|
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
|
10 |
0.0142～3.3912 |
0.0848～2.826 |
300 |
12.717～3052 |
76.302～2543 |
|
15 |
0.0318～7.6302 |
0.1908～6.3585 |
350 |
17.31～4154 |
103.86～3461 |
|
20 |
0.0566～13.5648 |
0.3392～11.304 |
400 |
22.61～5425 |
135.65～4521 |
|
25 |
0.0883～21.195 |
0.5298～17.6625 |
450 |
28.62～6867 |
171.68～5722 |
|
32 |
0.1447～34.7258 |
0.8682～29.9382 |
500 |
35.33～8478 |
211.95～7065 |
|
40 |
0.2261～54.2592 |
1.3565～45.216 |
600 |
50.87～12208 |
305.2～10173 |
|
50 |
0.3533～84.78 |
2.1195～70.65 |
700 |
69.24～16616 |
415.4～13847 |
|
65 |
0.5970～143.28 |
3.5819～119.39 |
800 |
90.44～21703 |
542.6～18086 |
|
80 |
0.9044～217.03 |
5.4259～180.86 |
900 |
114.46～27468 |
686.7～22890 |
|
100 |
1.413～339.12 |
8.478～282.6 |
1000 |
141.3～33912 |
847.8～28260 |
|
125 |
2.2079～529.87 |
13.2468～441.56 |
1200 |
203.5～48833 |
1221～40694 |
|
150 |
3.1793～763 |
19.0755～635.85 |
1400 |
277～66467 |
1662～55389 |
|
200 |
5.652～1356 |
33.912～1130.4 |
1600 |
361.8～86814 |
2171～72345 |
|
250 |
8.8313～2119 |
52.9875～1766 |
1800 |
457.9～109874 |
2747～91562 |
DN40电磁流量计安装要求
1）、环境选择
流量计应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。安装环境应便于安装和维护。
2）、位置选择
流量计安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方，应远离泵和阀门、弯头等局部阻力件。
测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。
被测管道内径或周长容易测量，并且椭圆度应较小。
3）、直管段长度
流量计安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D（D为被测管道通径）。
4）、 流量控制阀门和调节阀门
流量计的流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。
