型防爆煤气流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有一体、分体结构,以适应不同的安装环境。
系列智能防爆煤气流量计工作原理
防爆煤气流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,(如图)这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St× V/d
式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
d 三角柱的宽度
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
系列智能防爆煤气流量计技术参数
|
公称通经(mm) |
20,25,32,40,50,65,80,100,125,150,200,250,300..............800 |
|
仪表材质 |
304、316、316L |
|
公称压力(Mpa) |
PN1.6Mpa;PN2.5Mpa; PN4.0Mpa |
|
被测介质温度(℃) |
-40~+280℃ ;-40~+350℃ |
|
环境条件 |
温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
|
精度等级 |
测量液体:示值的±1.0 测量气体或蒸汽:示值的±1.0、±1.5 |
|
量程比 |
1:10;1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器:两/三线制4 ~ 20mADC电流信号 通 讯:RS485 |
|
供电电源 |
传感器:+12VDC、+24VDC(可选) 变送器:+24VDC 现场显示型:仪表自带3.6V锂电池 |
|
传输距离 |
≤200m |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
系列智能防爆煤气流量计流量范围
一般液体、气体同蒸汽的适用流量范围表
系列智能防爆煤气流量计型号与标记
|
产品型号与标记 |
说明 |
|||||||
|
|
利用卡门涡街原理 |
|||||||
|
类型 |
G |
|
液晶现场显示型 (4-20mAl输出,可内置锂电池供电) |
|||||
|
D |
|
基本型 (三线制脉冲输出) |
||||||
|
安装 方式 |
F |
|
法兰连接(表体法兰标准:GB/T9119·10-2000) |
|||||
|
K |
法兰卡装(产品出厂自带卡装法兰、螺栓及垫片) |
|||||||
|
C |
插入式法兰对接(产品出厂自带连接法兰) |
|||||||
|
测量介质 |
1 |
|
气 体 |
|||||
|
2 |
液 体 |
|||||||
|
3 |
蒸 汽 |
|||||||
|
补偿类型 |
1 |
|
带压力补偿 |
|||||
|
2 |
带压力和温度补偿 |
|||||||
|
3 |
不带补偿 |
|||||||
|
显示方式 |
Y |
|
一体显示型 |
|||||
|
F |
分体显示型 |
|||||||
|
G |
一体显示+流量积算仪显示 |
|||||||
|
输出信号 |
N |
|
脉冲信号(三线制) |
|||||
|
A |
4~20mADC(两线制) (G型可选) |
|||||||
|
B |
电池供电,现场液晶显示 (G型可选) |
|||||||
|
C |
现场液晶显示+4~20mADC/脉冲输出+RS485 (G型可选) |
|||||||
|
管 径 (mm) |
20 |
|
20mm |
|||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm (插入式可选) |
|||||||
|
250 |
250mm (插入式可选) |
|||||||
|
300 |
300mm (插入式可选) |
|||||||
|
… |
…口径可选更大 (插入式可选) |
|||||||
|
精度 |
A |
|
±1% FS |
|||||
|
B |
±1.5% FS(标配) |
|||||||
|
防爆要求 |
N |
不防爆 |
||||||
|
E |
防爆,ExdIIBT6 |
|||||||

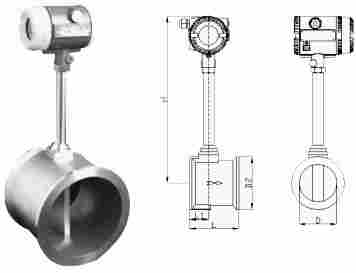

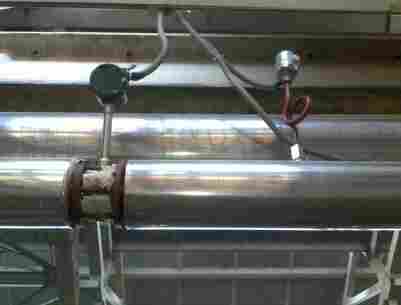

安装要求
防爆煤气流量计的安装要求有一定的前后直管段,常见情况如下(D为管道的直径):
|
管道情况 |
上游 |
下游 |
|
同心收缩管 全开闸阀 |
15D |
5D |
|
90℃直角弯头 |
20D |
5D |
|
同平面二个90℃弯头 |
25D |
5D |
|
半开闸阀 调节阀 |
50D |
5D |
|
不同平面二个90℃弯头 |
40D |
5D |
|
带整流管束 |
12D |
5D |
1. 传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段,其长度应符合前直管段15~20D,后直管段5~1OD的要求。
2. 安装液体传感器的附近管道内应充满被测液体。
3. 传感器应避免安装在有强烈的管道上。
4. 直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道,误差 要≤3%,并不过5mm。
传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
