高功能型日本松下panasonic对应通讯单元SC-MIL-S
订货产品号SC-MIL-S
型号SC-MIL-S
产品对应MIL连接器的插座用传感器单元
详细插座用传感器分离单元
常见问题解答http://device.panasonic.cn/ac/c/service/faq/?type=list&category=41
产品名称对应MIL连接器的插座用传感器单元 SC
.
项目内容
订货产品号SC-MIL-S
型号SC-MIL-S
电源电压由SC-MIL提供的电源决定
允许通过电流1A以下(与SC-MIL-S所连接的所有单元的大允许消耗电流相同)
(注：电源设备的允许电流量或连接电缆的允许电流量小于允许通过电流时、请将电流调节至小规格值。)
信号点数多可连接16通道(多可以转接从SC-MIL的相邻单元开始到第16通道为止的信号、之后的信号将不能被转接。SC-MIL和SC-MIL-S均不占用信号点数。)
单元之间的长距离SC-MIL与控制设备(PLC等)之间的距离和SC-MIL与SC-MIL-S之间的距离合计10m以下
使用环境温度-10～+45℃(注意不可结露、结冰)、存储时：-20～+70℃
使用环境湿度35～85%RH、存储时：35～85%RH
材质本体外壳：耐热ABS
重量本体重量：约20g
附属品连接器保护封条：1个
.
追踪性
掌握、存储装置调试时传感器的设定状态后，可及早解决用户使用该装置的过程中发生的故障。
维护作业的效率化
将装置的出厂设定条件作为“设定文件”预先存储后，即使更换了传感器，也只需通过CC-Link写入即可实现通信。由于更换作业时也连接连接器，所以无需工具即可轻松操作。
配备存储功能，维护简便
将所连接的数字传感器的设定存入SC-GU2-C。只需按下“设定扩展(EXT.)”键，即可发送设定数据并恢复到原来的状态。从而顺利进行更换传感器等维护作业。
此外，在接通电源时，自动对保存在SC-GU2-C中的设定以及数字传感器的设定进行确认。设定异常时，存储功能指示灯闪烁，并发送报警信号。可防止装置在设定已变更的状态下运行。
.

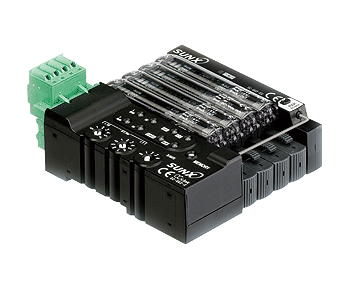

对应通信单元
品名CC-Link对应通信单元
型号SC-GU2-C
组合
传感器放大器(注2)可连接无线连接器CN-70(另售)的NPN输出型传感器放大器
(FX-500/300/311/410系列、LS-401/403、DPS-401/402、GA-311)
连接台数1台SC-GU2-C多连接16台
(进行光纤通信时，包含FX-500系列在内多可连接12台)
电源电压24V DC +10/-15% 脉动P-P10%以下
消耗电流110ｍA以下(连接传感器放大器除外)
允许通过电流省配线连接器 2A(注3)、电源用连接器 6A(注4)
通信方式CC-Link Ver.1.10
占用站数1站/4站 切换式
通信速度10Mbps5Mbps2.5Mbps625kbps156kbps
延长距离100m150m200m600m1,200m
通信电缆电缆(带屏蔽双股扭绞电缆)(注5)
站号设定1?64(0或65以上为错误)
远程站分类远程设备站
使用环境温度-10?+55℃
(连接台数4～7台时：－10～＋50℃、连接台数8～16台时：－10～＋45℃)
(注意不可结露、结冰)、存储时：-20?+70℃
使用环境湿度35?85％RH、存储时：35?85％RH
材质本体外壳：耐热ABS、连接器外罩：硅胶
重量本体重量：约60g，包装重量：约100g
附件连接器外罩：2个
(注1)：无时的测量条件为使用环境温度＝+23℃。
(注2)：光纤通信仅适用以下机型。
FX-501/502、FX-301/305、LS-403
(注3)：请注意所连接的传感器放大器等的消耗电流不得出允许通过电流。
(注4)：如欲对其它设备供电，设计时请控制在允许通过电流以下。
(注5)：请使用CC-Link协会认定的电缆。
