产品简介:轴向柱塞泵10-250YCY14-1B压力补偿变量泵 该种变量型式的轴向柱塞泵是靠泵本身压力自动控制，如图3高压油流通道(a)、(b)、(c)，进入变量壳体（302）的下腔（d），由此经过通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。反之，当泵的压力克服弹簧力使伺服活塞向上运动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此卸时变量活塞上移，泵的流量减小。图3-1表示YCY14-1B泵的变量特性曲线，其影表示特性调节范围。AB的的斜率是由外弹簧（307）刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成，刚度决定的，CD的长短取决于限位螺钉的位置（变量头的倾斜角）。调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算例如：已知某一机器的工艺特性要求泵的大压力为Pmax,在Pmax时D1点的流量为Q1，泵在低压时流量为Qmax，则泵在A1点的压力为：其中：ηP1—泵在P1时的效率 ηpmax—泵在Pmax的效率，在本系列泵中，可取（ηp1/ηpnax≈1）原动机的功率选择可以按下式： NH=PmaxQ1/60η其中η可取0.8-0.9（当Q1较小时取小值，较大时取较大值） |
 |
 |
| 型号:JX111792HHP4150高压柱塞泵 | 型号:JX088628轴向柱塞泵160YCY14-1B | 型号:JX088620轴向柱塞油泵40YCY14-1B |

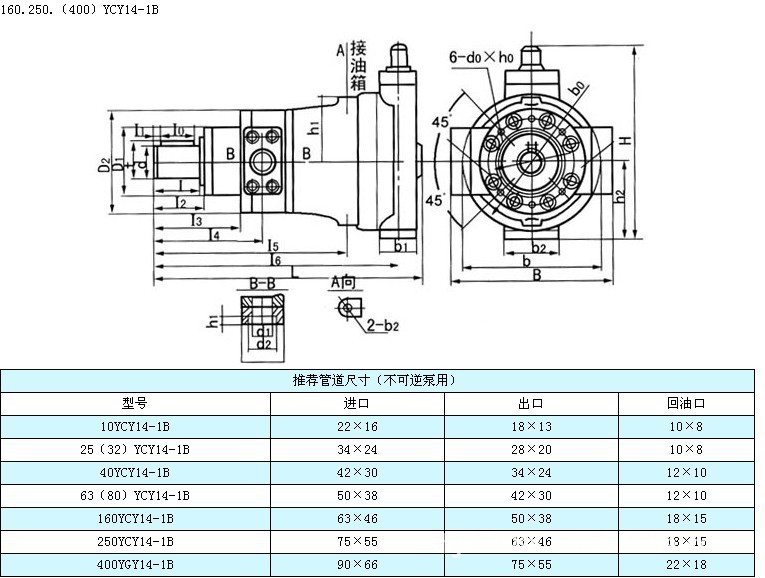

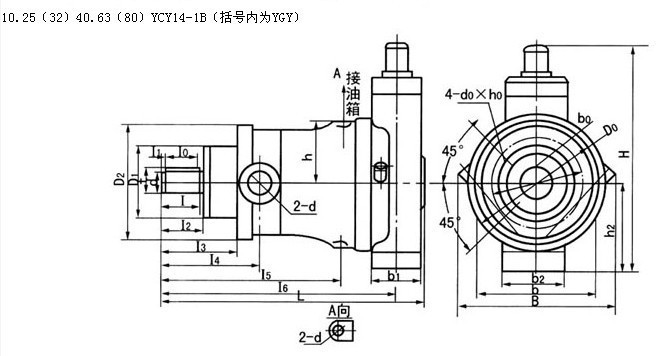

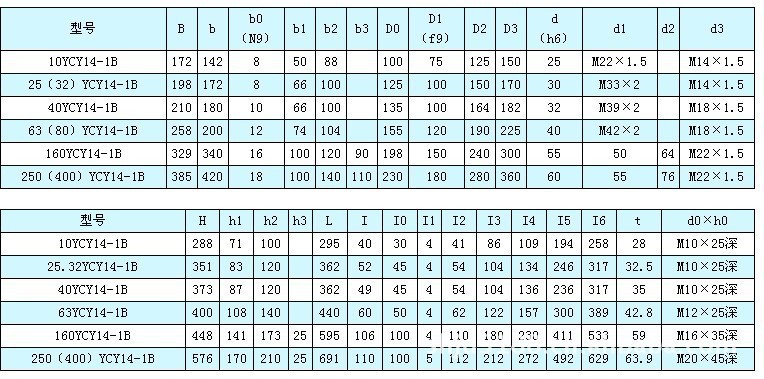

技术参数：
.
相关产品
结构原理简述
该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。

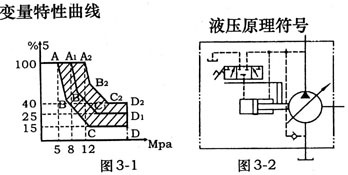

下图表示YCY14-1B泵的变量特性曲线，其影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：
例如：已知某一机器的工艺特性要求泵的大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1的效率
ηPmax—泵在Pmax的效率
在本系列泵中，可取ηP1/ηPmax≈1
原动机的功率选择可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。）
10-250YCY14-1B压力补偿变量泵
该种变量型式的轴向柱塞泵是靠泵本身压力自动控制，如图3高压油流通道(a)、(b)、(c)，进入变量壳体（302）的下腔（d），由此经过通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上运动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此卸时变量活塞上移，泵的流量减小。
图3-1表示YCY14-1B泵的变量特性曲线，其影表示特性调节范围。AB的的斜率是由外弹簧（307）刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成，刚度决定的，CD的长短取决于限位螺钉的位置（变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算
例如：已知某一机器的工艺特性要求泵的大压力为Pmax,在Pmax时D1点的流量为Q1，泵在低压时流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1时的效率 ηpmax—泵在Pmax的效率，在本系列泵中，可取（ηp1/ηpnax≈1）
原动机的功率选择可以按下式： NH=PmaxQ1/60η
其中η可取0.8-0.9（当Q1较小时取小值，较大时取较大值）
