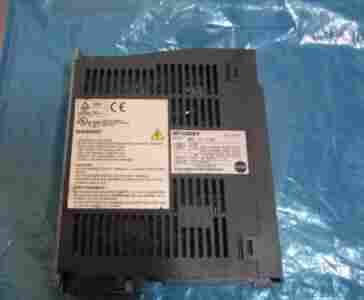

安川SGM-02A3G46

     安川SGM-02A3G46

zexu190529

zexu190529
上海泽旭自动化设备有限公司维修伺服，变频器,PLC，触摸屏，电路板等 。
我公司主要三菱，安川，艾默生，山洋，LG(LS)产电，神港仪表，A-B， WEST仪表，松下，穆勒，海利普，欧瑞，富士，欧姆龙, ABB，经销费斯托，台达，明纬,三垦，费斯托，博士力士乐（康沃），lenze，东芝，明电舍东崎TOKY， 施克SICK，等，同时我司渠道资源丰富，很多停产缺货产品我司或可调拨，欢迎新老客户垂询！
我公司主要三菱，安川，艾默生，山洋，LG(LS)产电，神港仪表，A-B，WEST仪表，松下，穆勒，海利普，欧瑞，富士，欧姆龙, ABB，经销费斯托，台达，明纬,三垦，费斯托，博士力士乐（康沃），lenze，东芝，明电舍东崎TOKY， 施克SICK，等，同时我司渠道资源丰富，很多停产缺货产品我司或可调拨，欢迎新老客户垂询！
上海泽旭自动化设备有限公司是一家集工控产品销售、自动化工程设计、开发、改造为一体的高新科技企业。我公司拥有的技术队伍，针对多种行业自动化的工艺控制需求，提供可靠、高效的技术服务和自动化整体解决方案。已经为客户在产品性能检测、自动化生产线、印染机械、空调设备、玻璃机械、电子设备、喷涂、教学设备、电线电缆、节能设备改造、等方面开发、设计、改造了众多自动化设备及的自动化控制系统，并为其提供周到的-和售前、 售中、售后一条龙服务，受到客户的一致好评。新的世纪，我们将一如继往、精益求精，为广大客户服务；为自动化技术在的推广应用作不懈努力,从根本上为客户创造价值，实现预期效果，我们将成为客户-、-快捷、-的销售和增值服务商。以-优的价格和优良的信誉，期待与您的真诚合作！

公司坚持以人为本，科技创新，我们巳经在恒压供水、印染机械、纺织机械、印刷包装、塑胶建材、电线电缆、自动化生产线等领域为客户设计改造了的节能自动化控制系统，并为其提供周到的-和售前、售中、售后服务，受到客户的一致好评！

同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（-大可达到20安以上），
不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。
（2） 后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折
若环境温度过25℃，计算后再打九折，若既穿管敷设，温度又过25℃，则打八折后再打九折，或简单按一次打七折计算。
关于环境温度，按规定是指夏天-热月的平均-高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。
因此，只对某些温车间或较热地区过25℃较多时，才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算：
当截面为10平方毫米穿管时，
则载流量为10×5×0.8=40安
若为高温，则载流量为10×5×0.9=45安
若是穿管又高温，则载流量为10×5×0.7=35安。
（3） 对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。
这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。
例如对裸铝线载流量的计算：
当截面为16平方毫米时，则载流量为16×4×1.5═96安，
若在高温下，则载流量为16×4×1.5×0.9=86.4安。
（4） 对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。
例如截面为35平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50平方毫米裸铝线即得50×3×1.5=225安.
对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用句口诀中的有关倍数计算。
比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95平方毫米的约为95×2.5≈238安。
三相四线制中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的-小截面。
在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。
成本估算
材料用量
铜的重量惯的不用换算的计算方法：截面积 *8.89=kg/km 如 120 平方毫米计算：120*8.89=1066.8kg/km
1、 导体用量：（Kg/Km ）=d^2 * 0.7854 * G * N * K1 * K2 * C /
d=铜线径 G= 铜比重 N= 条数 K1= 铜线绞入率 K2= 芯线绞入率 C= 绝缘芯线根数
2、绝缘用量：（Kg/Km ）= （D^2 - d^2 ）* 0.7854 * G * C * K2 D=绝缘外径 d= 导体外径 G= 绝缘比重 K2= 芯线绞入率 C= 绝缘 芯线根数
3、外被用量：（Kg/Km ）= （ D1^2 - D^2 ） * 0.7854 * G D1=完成外径 D= 上过程外径 G= 绝缘比重
4、包带用量：（Kg/Km ）= D^2 * 0.7854 * t * G * Z D=上过程外径 t= 包带厚度 G= 包带比重 Z= 重叠率（1/4Lap = 1.25）
5、缠绕用量：（Kg/Km ）= d^2 * 0.7854 * G * N * Z d=铜线径 N= 条数 G= 比重 Z= 绞入率
6、编织用量：（Kg/Km ）= d^2 * 0.7854 * T * N * G / cos θ θ = atan（ 2 * 3.1416 * （ D + d * 2 ）） * 目数 / 25.4 / T d=编织铜线径 T= 锭数 N= 每锭条数 G= 铜比重
比重：铜-8.89 ；银-10.50 ；铝-2.70 ；锌-7.05 ；镍-8.90 ；锡-7.30 ；钢-7.80 ；铅-11.40 ；铝箔麦拉-1.80 ；纸-1.35 ；麦拉-1.37 PVC-1.45；LDPE-0.92 ；HDPE-0.96 ；PEF （发泡）-0.65 ；FRPE-1.7 ；Teflon （FEP ）2.2 ；Nylon-0.97 ；PP-0.97 ；PU-1.21
棉布带-0.55 ；PP 绳-0.55 ；棉纱线-0.48
导体之外材料
1、护套厚度：挤前外径×0.035+1 （符合电力电缆， 单芯电缆护套的标称厚度应不小于 1.4mm ，多芯电缆的标称厚度应不小于 1.8mm ）
2、在线测量护套厚度：护套厚度=（ 挤护套后的周长—挤护套前的周长）/2 π 或护套厚度=（ 挤护套后的周长—挤护套前的周长） ×0.1592
3、绝缘厚度-薄点：标称值×90%-0.1
4、无铠装屏蔽护套-薄点：标称值×85%-0.1
5、铠装或屏蔽护套-薄点：标称值×80%-0.2
6、钢丝铠装： 根数={π×（ 内护套外径+ 钢丝直径） } 钢丝直径×λ） 重 ÷（ 量= π×钢丝直径²×ρ×L ×根数×λ
7、绝缘及护套的重量= π×（ 挤前外径+ 厚度） ×厚度×L ×ρ
8、钢带的重量= {π×（ 绕包前的外径+2 ×厚度-1） ×2 ×厚度×ρ×L } /（1+K）
9、包带的重量={π×（ 绕包前的外径+ 层数×厚度） ×层数×厚度×ρ×L /（1±K） 其中：K 为重叠率或间隙率， 如为重叠， 则是 1-K ；如为间隙，则是 1+K ；ρ 为材料比重；L 为电缆长度；λ 绞入系数
